方形边框平行条栅平面网格防护构件

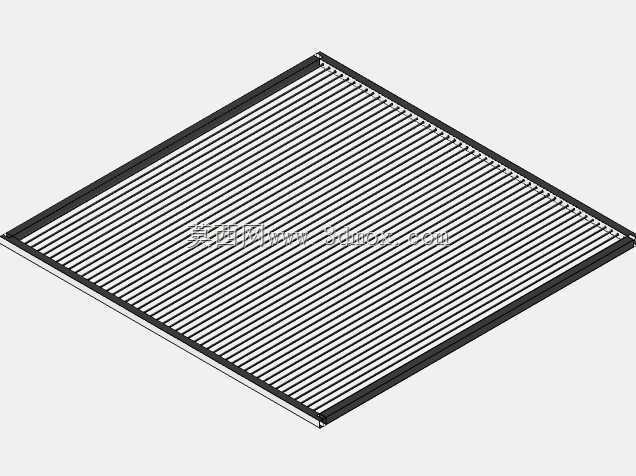

　　该构件呈现为一块近似方形的平面网格结构，外围由连续边框围合，内部以大量等距平行条杆形成通透栅面，整体形态简洁，适合在设备通风、隔离防护、物料承托和流体整流等场景中作为基础结构件使用。栅条沿同一方向布置，条间留有均匀间隙，既能够保持空气或液体通过，又可对较大异物形成阻挡。外框承担主要边界约束作用，使内部条杆在受力时不易发生侧向散开，也便于与机架、箱体、风道或支架进行连接。

　　从实际用途看，这类平行条栅可用于电气柜侧面进风区域、小型设备散热口、防护罩内侧支撑面、工作台漏料面以及简易筛分位置。若布置在散热通道中，栅面能够限制手指或工具直接接触内部旋转件，同时不显著阻断气流；若用于承托场景，边框可将载荷传递到周边支撑结构，条杆则提供连续承载面。由于结构方向明确，流体通过时会被平行间隙梳理，流路较规则，在短距离风道内可起到初步整流作用。

　　设计思路上，构件重点在于边框与条杆的比例协调。边框截面相对内部条杆更宽，形成刚性周界；内部条杆密集排列，依靠两端与边框连接获得定位。条杆间距需要根据防护对象确定：用于人身防护时，间隙应控制在手指不能穿过的范围；用于通风或漏料时，间隙可按颗粒物尺寸、压降要求和通过效率综合确定。条杆宽度不宜过薄，否则在踩踏、碰撞或清理刷扫时容易弯曲；若条杆过宽，则会降低开孔率，增加通风阻力并浪费材料。

　　外形边界为规则方形，安装时可直接嵌入预留窗口，也可通过边框外侧打孔、压条、焊接或螺钉固定。安装面应保持平整，避免边框四角悬空；若栅面面积较大，可在背部增加横向加强梁，或将多个模块拼接后用共同框架压紧。对于需要经常拆卸清理的位置，边框外侧可预留沉头孔位，使固定后表面保持平齐；对于焊接固定场景，可在边框四角设置局部加宽区，以增加焊缝长度并减少条杆端部直接受热。

　　三维建模时，可先建立外框轮廓，再按固定节距阵列单根条杆，最后通过布尔合并或焊接方式形成整体。条杆端部应与边框内侧充分接触，避免出现细小缝隙导致后期工程图表达不清。若用于钣金加工，可将栅条与外框设计为同一板件激光切割成型，弯折量少、加工成本低；若用于焊接件，则可分别建立方管外框和圆钢或扁钢栅条，装配后按统一焊脚尺寸出图。模型中需要特别注意条杆间距、边框宽度、构件厚度和外形总尺寸之间的关系，这些参数直接影响开孔率、重量和承载能力。

　　在结构校核方面，垂直受压时主要由条杆跨距决定挠度，边框则限制条杆端部位移。若栅面承受人员倚靠或工具冲击，应优先增大条杆截面或缩短条杆自由跨度，而不是单纯加密条距；加密条距虽然能提高阻挡能力，却会降低通透率。侧向安装时，构件自重主要由上边框或固定件承担，连接点应沿边框均匀分布，避免仅固定两角造成栅面倾斜。长期振动环境下，条杆与边框连接处应避免尖角应力集中，可在端部加入小圆弧或让条杆伸入边框一定长度。

　　该结构没有复杂曲面和运动部件，几何关系清晰，适合作为设备外观面、防护面或通流面的基础模块。工程应用中可根据安装窗口调整长宽比，也可改变条杆方向以匹配气流方向、排料方向或外观线条。若与滤网、海绵、防尘棉等多孔材料组合使用，外层条栅可承担机械保护，内层材料承担过滤功能，二者在维护时可分层拆换。整体而言，该网格构件以规则边框、平行栅条和稳定安装边界为核心，在保证通透率的同时提供防护、承托和整流能力，是通用设备中常见且实用的平面结构形式。
