卧式万升燃油储运用罐体结构

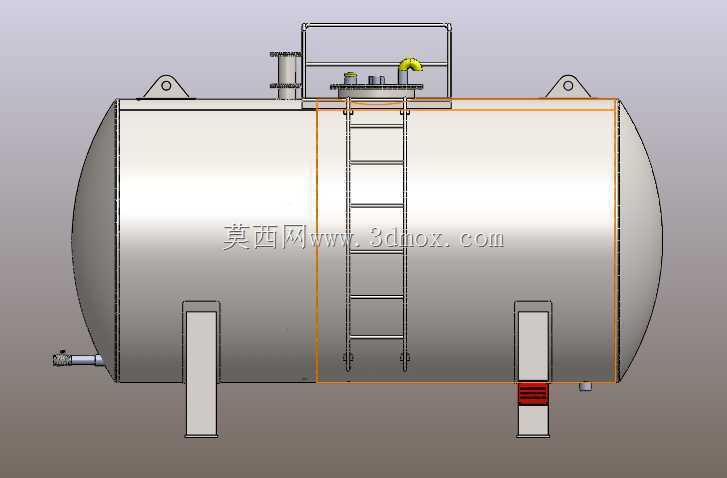

　　该卧式罐体面向燃油中转、厂区油料暂存、小型加油站点及野外作业供油场景，核心承担10000升汽油类轻质燃油的密闭储存任务，整体采用两端椭圆封头与圆柱形筒身焊接成型的经典承压储液结构，在保证容积利用率的同时，通过圆弧封头分散罐内液体静压与储运过程中的交变载荷，避免直角结构处的应力集中问题。

　　从现场安装边界来看，罐体采用两组鞍式支座作为承载基础，支座底部预留地脚螺栓安装孔，安装时需匹配预制混凝土基础的预埋螺栓间距，支座与罐身接触位置设置弧形贴合垫板，分散罐体自重与满载液体重量带来的局部压应力，避免筒壁出现局部凹陷变形。罐体整体长度、直径比例按照卧式储液罐常规设计规范设定，重心高度控制在较低区间，满载状态下抗倾覆能力满足户外露天放置要求，支座侧边设置的小型附件可配套接地装置，导出燃油加注、储运过程中产生的静电，规避易燃易爆场景的安全隐患。

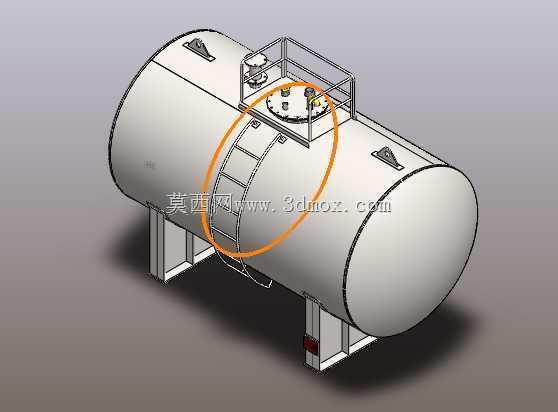

　　顶部操作区域的设计完全贴合现场运维需求：罐顶居中设置带护栏的方形操作平台，平台周边采用立式栏杆围护，为操作人员开启人孔、检修阀件、观测液位提供安全站立空间；平台一侧连通沿罐身侧壁敷设的直爬梯，爬梯踏步做防滑处理，梯身与罐壁之间预留足够脚部踩踏间隙，爬梯上下端分别与罐顶平台、下部支座位置固定，避免人员攀爬时出现梯身晃动。罐顶人孔采用法兰密封结构，配套快开式紧固构件，无需大型工具即可开启，方便人员进入罐内部开展清洁、焊缝检测与防腐层修补作业，人孔周边预留的接口可按需安装液位计、呼吸阀、溢流管等配套附件，满足燃油储存的通气、液位监测、防溢流要求。

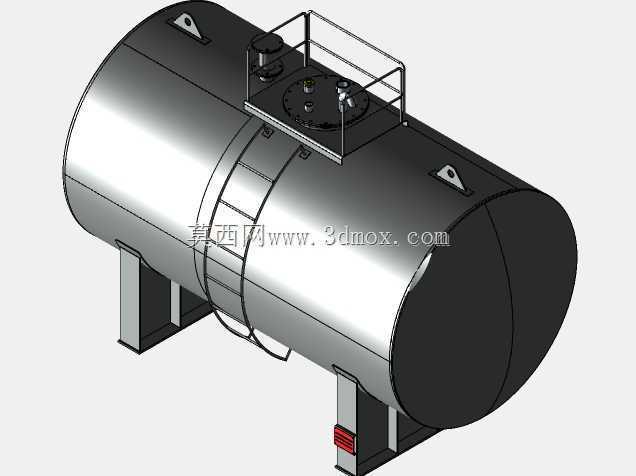

　　罐体筒身两端上方对称焊接板式吊耳，吊耳位置经过重心校核，吊装作业时吊点连线位于罐体重心正上方，起吊过程中罐体保持水平姿态，不会出现倾斜滑脱问题，吊耳与筒身焊接位置增设加强垫板，将吊装载荷分散到更大面积的筒壁区域，避免吊装时局部应力过大扯裂罐壁。筒身侧壁预留的多个管接口可根据工艺需求对接进油管路、出油管路、排污管路，其中排污口设置在罐体朝向支座低位的一侧，罐内底部向排污口做微小坡度倾斜，方便长期沉积的水分、杂质在检修时彻底排出。

　　结构设计阶段优先考虑焊接工艺可行性：筒身由钢板卷制后纵缝焊接，两端封头与筒身采用环缝对接，所有焊接接头位置均预留足够焊接操作空间，鞍座、爬梯、平台、吊耳等附件与罐体连接位置均避开主焊缝，减少焊缝交叉带来的应力集中与焊接缺陷风险。罐体外部整体做防锈防腐涂装，适配户外露天日晒雨淋的使用环境，内部可根据燃油存储要求做导静电防腐层，避免燃油与罐壁直接摩擦产生静电积聚。

　　在实际选型应用中，该罐体既可以固定安装在厂区油料库作为固定储油设施，也可通过鞍座定位加装到运输车辆底盘上，作为移动式供油单元使用，顶部护栏与爬梯的设计在移动运输场景下也能保障运维人员停靠后的操作安全，所有外露附件均采用圆角过渡处理，避免尖锐棱角在易燃易爆作业环境中磕碰产生火花，整体结构在满足储液容积要求的前提下，兼顾了制造难度、安装便捷性与长期运维的安全需求。
