212型单弹簧机械密封泵用密封结构

　　这套212型单弹簧机械密封属于旋转轴端接触式密封组件，结构上由动环组件、静环、单根大螺旋弹簧、弹簧座、传动销、O形圈以及锁紧定位件构成，主要用于工业泵类设备的转轴穿腔位置，阻断泵腔内带压介质沿旋转轴向外泄漏。现场常见的应用场景包括热水循环泵、清水离心泵、低压化工输送泵、暖通空调循环水泵以及中小型给排水泵，在温度和压力不高、介质洁净度尚可的工况中使用较多。该结构与Eagle burgman M2N、Aesseal T07D、Roten UNITEN 22以及Hecker HN 400A等密封形式具有相近的安装逻辑和功能定位，选型时可按轴径、腔室尺寸和端面配合关系进行核对。

　　从实际用途看，机械密封替代了传统填料函密封，依靠动环与静环之间极窄的端面液膜实现密封。运转时，动环随泵轴一起旋转，静环固定在泵盖或密封腔端面上，两环端面在弹簧力和介质压力共同作用下保持贴合。单弹簧布置的优势在于弹簧力分布围绕轴线形成较稳定的轴向补偿，当密封端面出现正常磨损、轴发生少量轴向窜动或安装存在轻微偏差时，弹簧能够持续推动动环贴紧静环，避免密封面张开。与多小弹簧结构相比，大螺距圆柱弹簧对介质中的轻微纤维、杂质和水垢不太敏感，弹簧间隙较大，堵塞后卡滞的概率相对低，更适合水处理和一般工业泵的维护场景。

　　结构设计上，动环端面对同轴度、平面度和表面粗糙度要求较高，端面需要形成均匀接触带；静环通常嵌入压盖或腔体内，通过辅助密封圈实现外周静密封。弹簧座承担弹簧定位和扭矩传递作用，传动销或卡槽将旋转运动传递给动环，防止动环与轴之间相对打滑。O形圈分别设置在动环与轴套、静环与腔体之间，既补偿零件加工误差，也阻断介质从非端面间隙渗漏。建模时需要重点表达弹簧的有效圈数、自由长度、压缩后工作长度、弹簧座台阶、动环止口、静环外径以及锁紧环位置，因为这些尺寸直接决定密封能否装入泵腔。

　　安装边界方面，这类密封对泵轴的径向跳动、轴套表面质量、密封腔端面垂直度和轴向窜动量都有要求。轴或轴套穿过密封的部位应光滑，避免毛刺划伤O形圈；静环装入腔体后应保证端面与轴线垂直；动环组件推进时需控制弹簧压缩量，压缩量过小会导致端面比压不足、介质泄漏，压缩量过大则会加剧端面发热和磨损。泵用机械密封还应保留必要的冲洗和冷却空间，热水工况尤其要关注气蚀、抽空和干运转，一旦泵内断液，端面液膜破坏，密封环会在短时间内过热磨损。

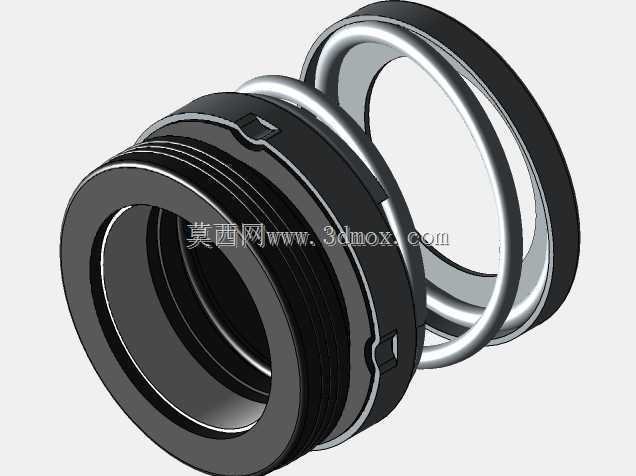

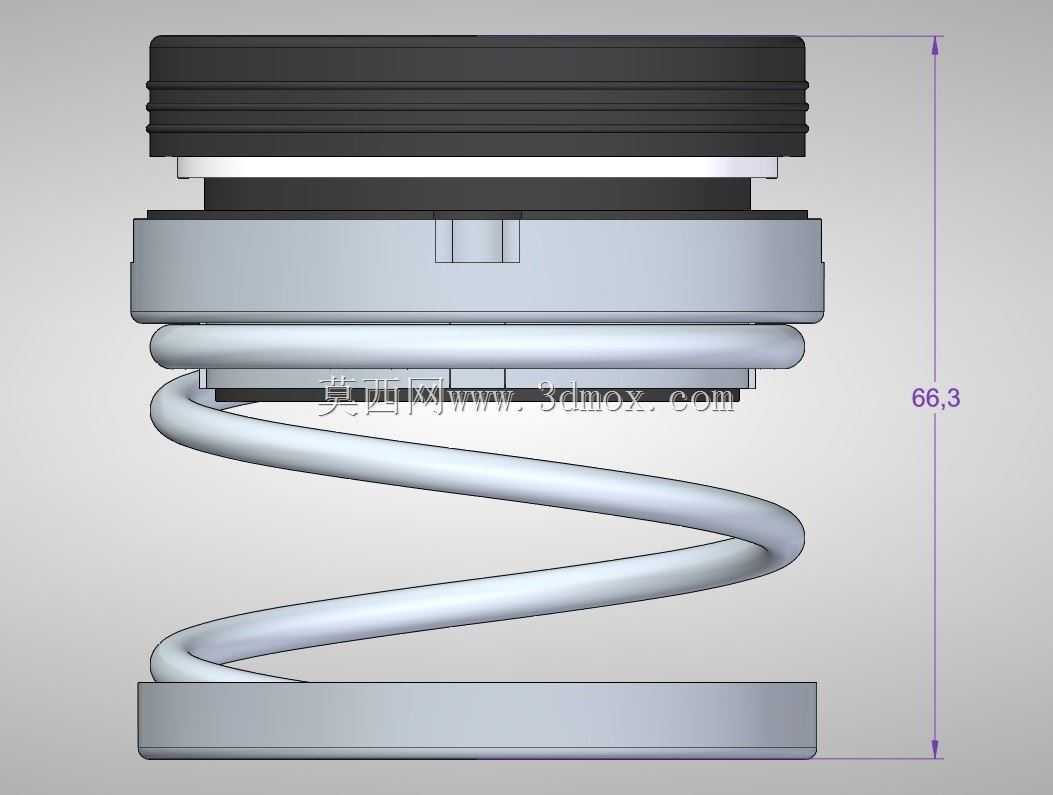

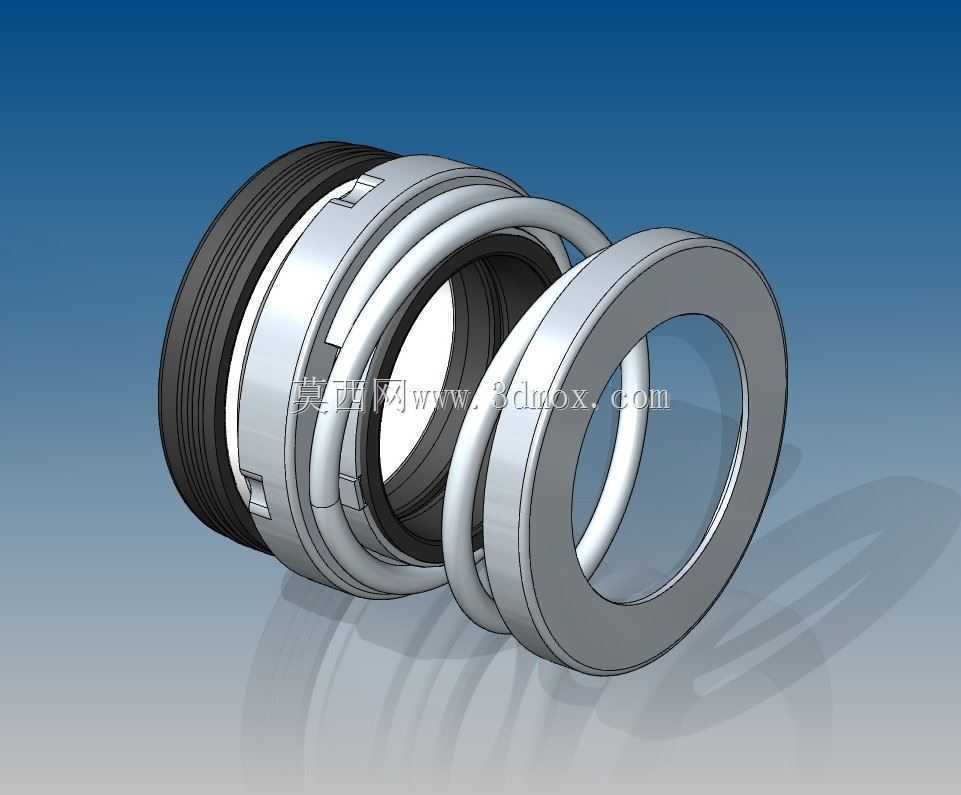

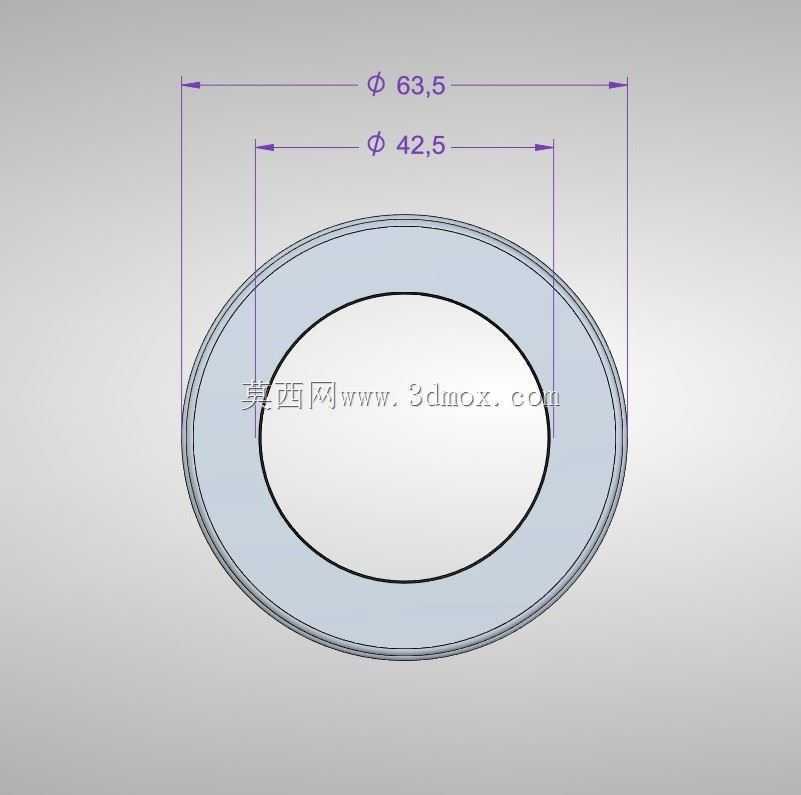

　　三维结构表达时，可按装配关系拆分旋转件与静止件：旋转部分包括弹簧座、弹簧、动环、传动件和轴用密封圈；静止部分包括静环、静环密封圈和腔体配合面。外形上应呈现环形嵌套特征，外侧黑色波纹件为弹性辅助密封或防护结构，金属环件依次叠装，大弹簧位于动环背部提供轴向补偿。尺寸校核需关注密封适用轴径、动环组件总长、静环外径、安装腔孔径、压盖连接边界以及弹簧工作行程。对于设备选型人员，确认这些边界比单纯看外观更重要，因为机械密封不是独立运转设备，它必须与泵轴、密封腔、压盖和介质条件共同构成可靠密封系统。
