13针拖车防水插座结构设计

　　这款13针拖车插座主要用于牵引车与挂车、房车、拖挂式设备之间的电气信号互联，承担尾灯、制动灯、转向灯、示宽灯、倒车灯、雾灯以及常电、充电、照明辅助等线路的转接任务。在实际车辆布置中，插座通常安装在牵引车后保险杠、车架尾部或专用电气安装板上，通过尾部线束与整车电气系统连接；挂车端对应13针插头插入后，可形成稳定的多回路连接，避免拖挂行驶过程中因振动、泥水、盐雾和频繁插拔造成信号中断。

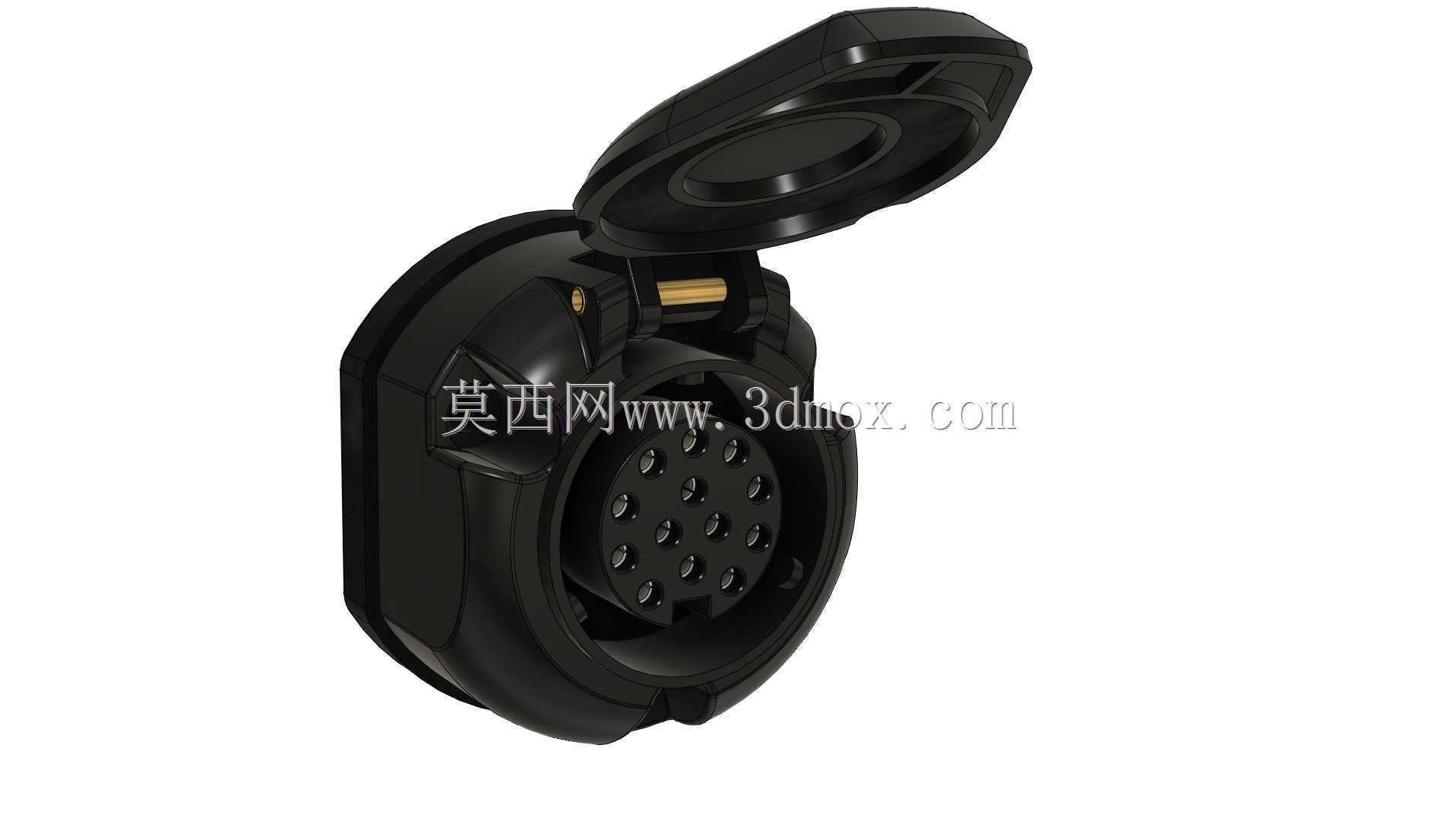

　　从结构上看，插座本体采用圆形多芯布局，插孔围绕中心区域按标准针位排列，能够同时容纳多路小电流信号与辅助电源回路。插孔区域外围设置环形定位与密封配合面，插头插入时可依靠壳体导向自动对中，减少针脚偏插、弯针和接触不良的风险。前端翻盖是该类插座的重要防护结构，未连接挂车插头时，翻盖可覆盖插孔面，阻挡雨水、灰尘、泥沙和道路飞溅物进入接触腔；翻盖与本体之间设置铰接轴和回弹限位结构，开启后能够保持在便于操作的角度，闭合时则通过卡扣或弹性压紧贴合前端面。

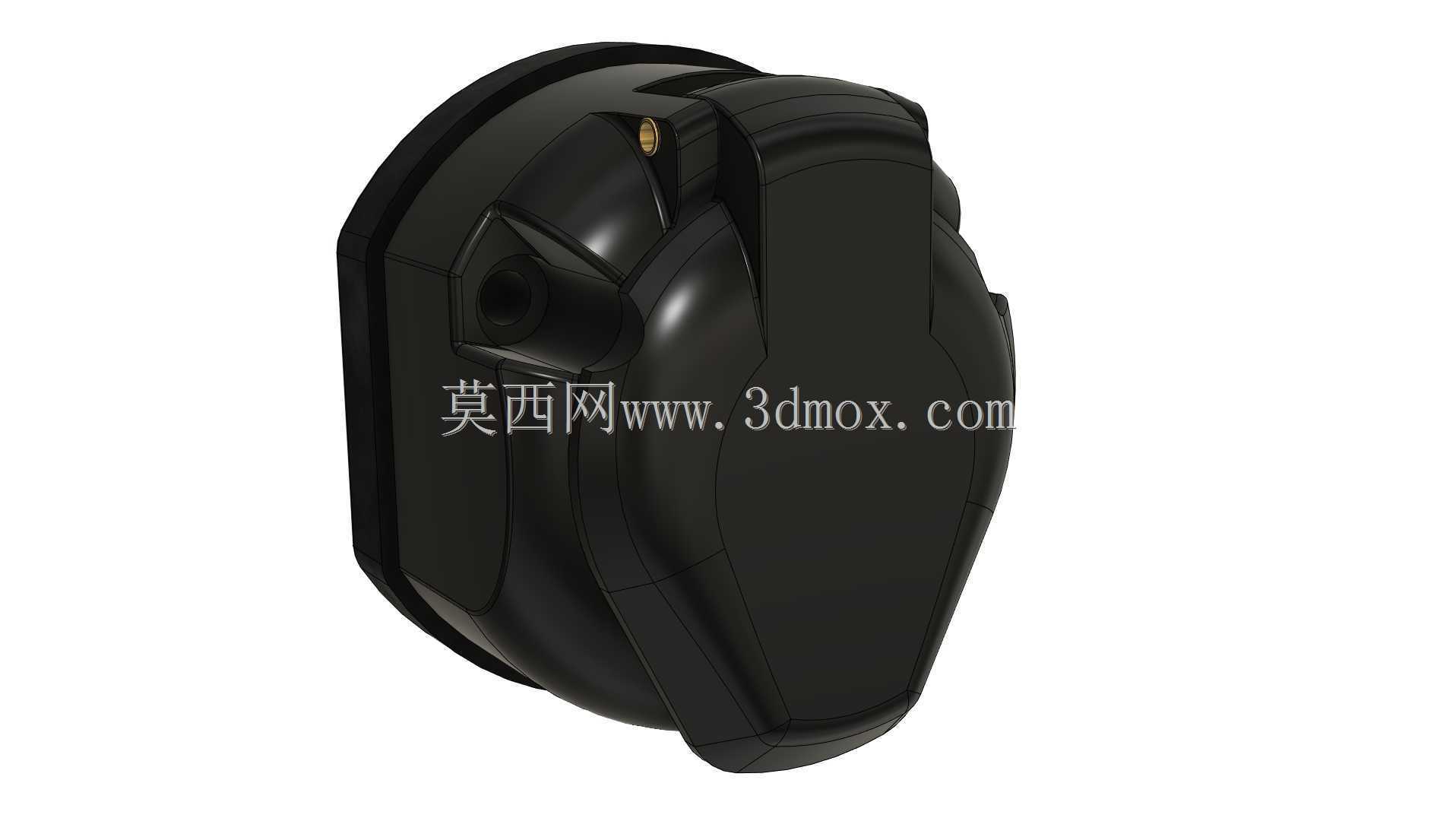

　　外壳造型并非单纯外观处理，而是围绕安装、握持、密封和抗冲击需求展开。壳体外侧的加强筋和多边形轮廓有助于提升侧向抗挤压能力，在低速磕碰、行李摩擦或倒车靠近挂车牵引架时，能够分散局部载荷。后部线束进入位置需要预留密封胶圈或护套安装空间，使线缆在弯曲、摆动和雨水冲刷条件下仍能保持腔体内部干燥。插座底部或侧部的安装孔位需与车辆尾部安装面匹配，设计时应保证螺钉孔间距、壳体避让半径以及插头插拔空间同时满足要求；若安装在保险杠内侧，还要考虑手操作空间、翻盖开启角度和线束最小弯曲半径。

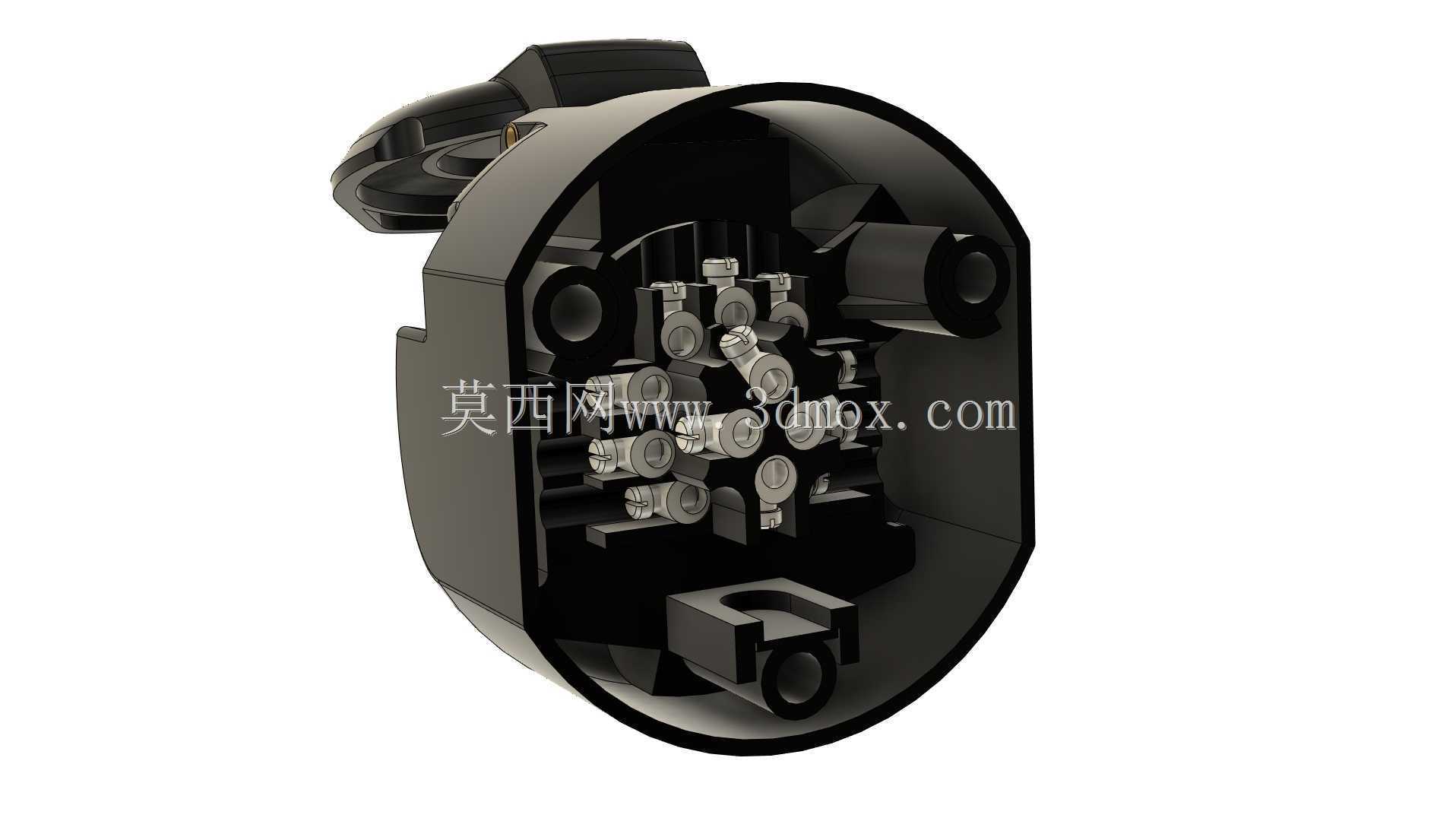

　　在三维建模过程中，圆形插孔阵列、翻盖铰接机构和外壳分模线是需要重点处理的部分。插孔阵列不仅要体现针位数量，还应保留孔间绝缘壁厚、接触件安装腔和前端导向倒角；翻盖内部通常设置密封凸筋，与插座端面形成压接，因此模型中需要表达盖体闭合后的贴合关系。铰接位置要体现转轴、支座、限位面和盖体开启轨迹，避免运动干涉。外壳上的细小纹理、卡扣槽和加强结构可用于后期校核模具抽芯方向，也能帮助装配人员理解零件之间的扣合关系。

　　现场使用时，驾驶员或维修人员在挂车接驳前翻开护盖，将对应13针插头推入插座并依靠锁紧结构固定；行驶振动由插头壳体和接触件共同承受，插座内部的弹性接触结构保证针脚持续贴合。断开连接后，护盖重新关闭，可降低裸露触点氧化和污染的概率。对于房车拖挂场景，该插座还常用于向挂车侧提供冰箱供电、室内照明或蓄电池充电等回路，因此针脚承载能力、线径匹配和保险丝配置都需要与整车电气原理图一致。

　　从安装边界看，设计人员需在车尾布置阶段校核插座外露高度、与拖车球头的相对距离、插头尾部线缆弯折方向以及保险杠开孔范围。插座过于靠近牵引机构时，插头可能在转向过程中与连接架干涉；过于内凹则会增加插拔难度。合理的布置应让插头在水平转向、上下俯仰和悬架跳动范围内保持自然出线，不产生强行拉扯。模型中黑色壳体、翻盖、金色铰接件和多针孔腔均按实物结构表达，可用于车辆尾部电气接口校核、挂车线束设计、安装支架开发以及维修装配演示。
