牵引式甜菜联合采收作业机结构

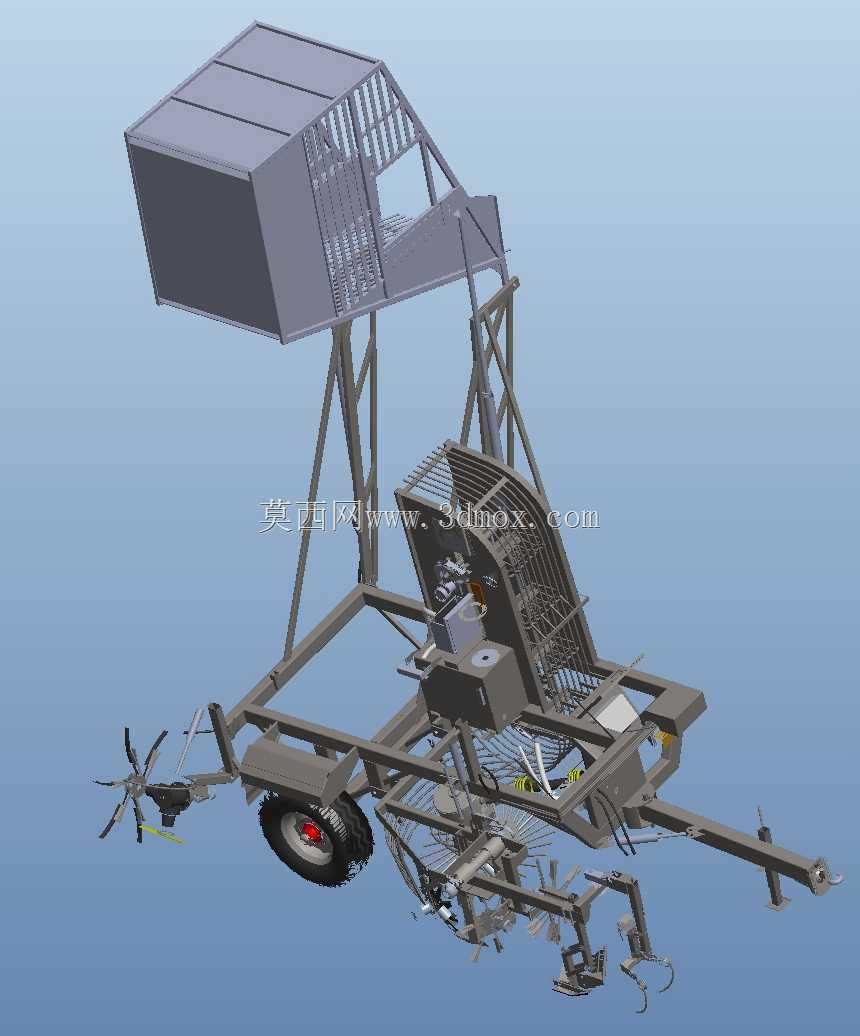

　　这套牵引式甜菜采收装备面向块根类经济作物的田间收获环节，主要解决甜菜从土壤中拔取、清土、输送、归集与暂存过程中的连续作业问题。整机采用拖拉机后牵引方式布置，前端设置牵引连接架与行走支撑轮系，中部布置挖掘、夹持、清理和输送机构，后上方设置大容量集料箱，形成从地面作业到物料收集的完整流程。结构设计时需要同时考虑田间起伏地面、作物行距差异、牵引转向半径以及作业部件与地面之间的安全间隙，因此底盘梁架并非简单平直框架，而是由多段纵梁、横梁、斜撑和铰接支座组合而成，在承载集箱重量的同时，为下部工作部件留出足够运动空间。

　　从实际用途看，该设备适合在连片甜菜种植地块中跟随动力源低速行进。靠近地面的前端工作部件负责将甜菜块根从土壤中松动并提起，随后由夹持输送路径将作物向后传递。路径中配置的回转、拨送和清理结构可抖落附着泥土，减少石块、土块和残叶进入后续集料区域。上部集料箱采用倾斜箱板与框架式围挡组合，箱体一侧预留卸料和维护空间，下部由高位支架支撑，使物料能够依靠输送机构提升后落入箱内。箱架与底盘之间通过多组斜向撑杆连接，重点承受满载时的垂直载荷、转向时的扭转载荷以及田间颠簸带来的冲击载荷。

　　设计思路上，整机把作业功能分区与牵引运输边界放在同一框架内校核。下部采收机构贴近垄面，需要控制入土深度和离地高度；中部传动与支撑部件要避免与作物、泥土和轮胎发生干涉；上部集箱位置较高，虽然有利于物料靠重力落料，但会抬高整机重心，因此支架采用三角形稳定布置，轮轴附近承担主要载荷，牵引端则承担转向与水平拉力。行走轮选用大直径农用轮胎，胎面宽度和缓冲能力有利于降低接地比压，在松软田地中减少沉陷。轮胎周边保留充足转动间隙，避免悬挂跳动、转向偏摆或泥草缠绕时产生摩擦。

　　外形边界方面，整机长度主要由前端牵引架、中部采收输送通道和后部集料箱决定，宽度受作物行距、轮胎外侧和工作部件展开范围约束，高度则集中在上部集箱和提升支架。建模时需要重点检查牵引架挂接孔位与动力输出区域的相对位置，确认运输状态和作业状态下各机构不会超出安全包络。下部回转部件、拨禾轮、夹持链或输送栅条之间应保留连续物料通道，同时在靠近轴承、链轮和铰接点的位置设置支撑加强板。集料箱侧板不宜只按薄板外观处理，箱壁、底架和立柱需要形成传力路径，满载块根作物时侧壁会受到侧向挤压，底部则承受冲击和摩擦。

　　对于三维结构设计人员，该模型的参考价值在于复杂农机装备的空间协调：低矮执行部件位于地面附近，高位料箱占据上部空间，中间由倾斜输送架和桁架结构连接，所有杆件、轮系、传动件和护罩都需要在同一装配关系中避让。进行改型时，可围绕采收行数、集料箱容积、牵引点高度、轮距和离地间隙展开参数调整；若用于不同地区的甜菜种植模式，还应复核垄宽、作业深度、卸料高度以及道路运输宽度。整机结构体现了农业机械中典型的“牵引—挖掘—输送—清理—集箱”集成方式，对块根作物收获设备的方案布局、机架强度规划和运动干涉检查具有直接参考意义。
