农用多功能栏板牵引手推转运车

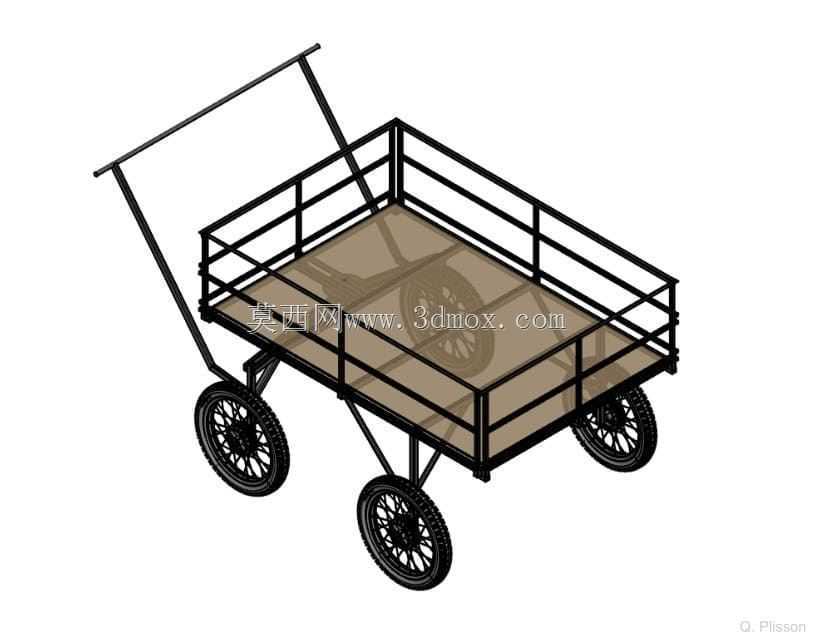

　　该模型呈现的是一种面向农业生产场景的多功能栏板式转运车，核心用途集中在田间、果园、温室、合作社场地以及小型农场内部的短途物料搬运。车辆既可由人员通过前端长牵引杆手动推行，也可在结构条件允许时连接小型动力设备进行低速拖曳，适合装载蔬菜筐、手工农具、袋装肥料、灌溉配件、采收箱及零散维修工具。与普通平板手推车相比，四周栏板能够限制散装筐具和长柄工具在颠簸路面上的滑移，降低物料从侧边跌落的概率。

　　从结构组成看，车体采用矩形承载平台作为主要装载面，平台边缘设置由杆件拼焊形成的围栏。围栏并非封闭高墙板，而是以多道水平杆和竖向支撑构成通透栏架，这种处理在三维建模时有利于控制零件数量，也便于实际制造中采用常见方管、圆管或角钢下料。栏板高度保持在低位防护范围，既能够挡住周转箱底部和轮式工具，又不会妨碍人员从上方堆放袋装物或成捆作物。平台表面在模型中以整块板材表达，实际设计时可选用花纹钢板、木板、竹胶板或冲孔钢板，重点在于保证承载面平整、耐磨损，并能在潮湿泥水环境下保持足够的摩擦系数。

　　行走部分采用四轮布置，车轮位于平台四角下方，使整车重心落在轮距围成的稳定区域内。相比单轮或双轮手推车，四轮底盘在静止装载时更稳，人员不需要持续承担大部分载荷，主要作用是控制方向、克服起步阻力和在狭窄位置调整姿态。车轮选用带辐条形态的橡胶轮，模型中轮胎外径相对平台高度较大，这样的比例有利于通过田埂、碎石路和不平整场地。轮轴与车架之间通过支撑腿和斜撑连接，斜撑从平台底部向轮轴方向展开，形成三角形传力路径，可将台面受到的垂直载荷分散到侧梁和轴部，避免载荷集中在单一焊缝处。

　　前端牵引杆从车架前部向前上方延伸，握持端明显高于装载平台，符合人在站立状态下施力的高度范围。杆体与车架连接处不是简单直插，而是通过侧向斜杆形成稳定支撑，使推行时产生的水平力、转向力矩和轻微抬升力能够传递到前部框架。牵引杆长度经过比例化表达，目的是让操作者与车体保持安全距离，转弯时脚部不会干涉前轮或平台前缘。若用于牵引工况，该杆端还可进一步设置销孔、环扣或快换接头，以便与小型拖拉机、电动搬运车等低速动力源连接。

　　设计思路上，该车并不追求复杂机构，而是强调低技术门槛制造和现场可维护性。主体框架以焊接连接为主，杆件切割长度规则，节点多为正交或小角度相交，适合村级维修铺、农场自制设备和实训教学场景。承载平台、围栏、轮架、牵引杆之间的层级清晰：平台负责直接承受货物重量，围栏负责侧向约束，轮架负责把载荷传递到地面，牵引杆负责人机操作和外部牵引。对三维建模人员而言，建模时可先建立车架中心线和轮距基准，再沿基准铺设侧梁、横梁与栏板杆件，最后装配轮胎、轮轴和握持杆，能够较好保证结构逻辑与实物装配一致。

　　在实际使用边界上，这类车辆更适合硬化路面、压实土路、温室内通道和果园行间作业，不应按高速挂车或重载工程拖车理解。平台长度和宽度需要依据常见采收筐尺寸确定，四周通道宽度则要保证两人并行装料或单侧卸筐。栏板间距不宜过大，否则小尺寸工具仍可能从侧面滑出；也不宜做成完全封闭高板，否则会增加自重并使泥土、菜叶残留在角落。轮距应略小于平台宽度，使车辆能够通过棚门和田间窄道，同时轮胎外侧不得超出货物轮廓过多，避免擦碰作物支架。

　　离地间隙是选型和改型时需要重点校核的参数。车轮直径较大可提高通过性，但会抬高平台，增加人工装卸高度；车轮过小则推行省力，却容易在泥洼、垄沟和砖块障碍处受阻。较合理的方式是让平台高度维持在成年人方便搬抬筐具的范围，同时保证轮轴下方具备通过浅沟和田埂的间隙。牵引杆与车架连接区应预留补强板或加厚套管，因为起步、转向和误拖拽时该处承受反复弯矩，是整车疲劳风险较高的位置。

　　从装载适应性看，通透栏板允许绳索穿过框架对货物进行捆扎，长柄农具可斜放在平台上并靠住围栏，箱体类货物则可整齐码放于板面。对于蔬菜采收，车辆可作为移动收集点，在垄间低速随行；对于场地维修，它又能承载焊机、工具箱、油料桶和备件；对于合作社日常管理，还可运输饲料、竹架、滴灌带等轻中型物资。整体结构没有复杂曲面和精密传动，制造重点落在杆件下料精度、焊接变形控制、轮轴同轴度以及牵引节点强度上。

　　在三维结构评审时，应关注围栏立柱与平台边梁的连接密度、轮架斜撑与主梁的夹角、轮胎转向空间以及牵引杆抬起后的通过姿态。若后续进行工程深化，可在平台底部增加横向加强梁，在轮轴处设置可拆卸轴承座或衬套，在栏板局部开设可翻倒门，以便用托盘或叉车进行装卸。也可根据使用地区材料供应情况，把钢管框架改为角钢框架，或把固定栏板改为插销式可拆卸栏板，从而在空载回程、运输体积收纳和不同货物高度之间取得平衡。
