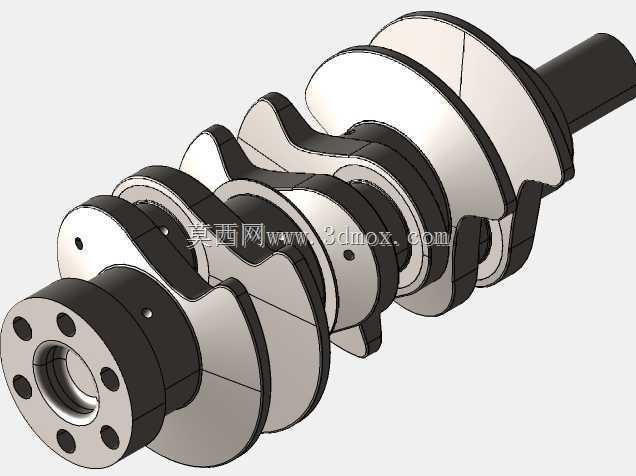

曲轴作为内燃机动力输出端的核心承载零件,直接承接活塞连杆组传递的往复冲击载荷,将气缸内燃气做功产生的直线推力转化为持续旋转扭矩,再经由飞轮端向外输出动力。这套三缸机型曲轴的结构建模,围绕小排量三缸汽油机、柴油机的紧凑布置需求展开,整体采用三曲拐错位排布方案,曲拐之间按照三缸发动机的发火间隔角完成相位布置,保证三个气缸的做功行程均匀错开,运转过程中扭矩输出波动更小,同时平衡三缸机原生的一阶、二阶往复惯性力,降低整机振动水平。
从实际装机场景来看,这类曲轴广泛适配小排量乘用车三缸动力、小型工程机械柴油动力、农用机械辅机、微型发电机组动力单元,也可用于小型船用挂机、园林机械动力改装场景。整机布置时曲轴沿缸体主轴承孔轴线贯穿安装,前端轴颈用来装配正时齿轮、皮带轮、扭转减振器,后端法兰端对接飞轮与离合器总成,连杆轴颈分别对应三个气缸的连杆大头,活塞上下往复运动时通过连杆推动曲拐绕主轴颈轴线回转。
结构设计阶段首先要敲定主轴颈与连杆轴颈的直径配比,三缸机型整机长度受限,主轴颈需要保证足够的支承刚度,避免多缸连续做功时轴颈出现挠曲变形;连杆轴颈则要兼顾连杆大头的安装空间,轴颈表面预留高频淬火的硬化层余量,工作时轴瓦与轴颈之间建立稳定压力润滑油膜,油道从主轴颈内部斜向连通至连杆轴颈表面,压力机油可以持续输送到摩擦副之间,带走磨损碎屑与摩擦热量。曲拐两侧的平衡块采用整体式成型结构,和曲拐锻为一体,平衡块的扇形轮廓按照往复运动质量、旋转运动质量的配重计算结果去除多余材料,既抵消曲拐、连杆大头旋转产生的离心力,也平衡活塞连杆组往复运动带来的惯性力矩,不需要额外加装外置平衡轴即可大幅降低三缸机的怠速振动。
建模过程中所有回转面都严格保留同轴度公差基准,以两端主轴颈的公共轴线为设计基准,各档主轴颈的圆柱度、连杆轴颈相对于主轴颈的平行度都在结构中预留了公差标注空间;曲柄臂的过渡位置采用大圆角平滑过渡,避免轴颈与曲柄连接位置出现应力集中,承受交变冲击载荷时不会从圆角位置萌生疲劳裂纹。前端动力输出轴段加工有键槽与定位轴肩,用来锁紧正时传动件,防止运转时出现周向窜动;后端连接法兰端面上均匀布置多组螺栓孔,用来固定飞轮,法兰端面与轴线的垂直度直接决定飞轮旋转的动平衡精度,装配后整套曲轴连同飞轮、离合器总成一起完成动平衡校验,剩余不平衡量控制在发动机允许的阈值内。
安装边界层面,整套曲轴的轴向长度匹配三缸缸体的主轴承座间距,曲拐旋转时的最大回转半径对应活塞的行程尺寸,平衡块回转过程中不会和缸体曲轴箱内壁、机油泵壳体、油底壳发生运动干涉;轴向定位通过中间档主轴承的止推瓦完成,限制曲轴受热膨胀后的轴向窜动量,同时保证曲轴在冷热工况下都能自由伸长,不会出现卡滞。润滑油道在曲轴内部完全贯通,轴颈上的油孔开口做倒角处理,避免油孔边缘刮伤轴瓦合金层。整套模型完整还原了曲轴从毛坯锻造成型到机加工成品的全部结构特征,既可以用于发动机整机装配干涉校验,也能作为曲柄连杆机构运动仿真、曲轴疲劳强度校核的基础数模,在新机型动力开发、旧款发动机逆向改进、教学实训拆解演示等场景中都能直接使用。设计时也兼顾了三缸机的轻量化需求,曲柄臂在保证刚度的前提下去除非承载区域的多余材料,平衡块的轮廓按照配重需求优化,在满足强度储备的前提下控制曲轴整体自重,降低发动机整机的整备质量,间接提升动力单元的功率重量比。
