链螺Z21 08B-1单排滚子链链轮

　　该零件属于短节距精密滚子链传动系统中的单排链轮，型号对应08B-1链条规格，齿数为21，在输送线、包装机械、农业机械、轻工设备以及中小型动力传递机构中较为常见。链轮的核心作用是与滚子链啮合，将旋转运动转化为链条的直线牵引，或把链条运动传递给轴系。与齿轮传动相比，链传动对中心距变化更宽容，能够在较远距离间保持确定的平均传动比，并且在多尘、低速、重载以及润滑条件不稳定的工况下仍具备较好的适应性。

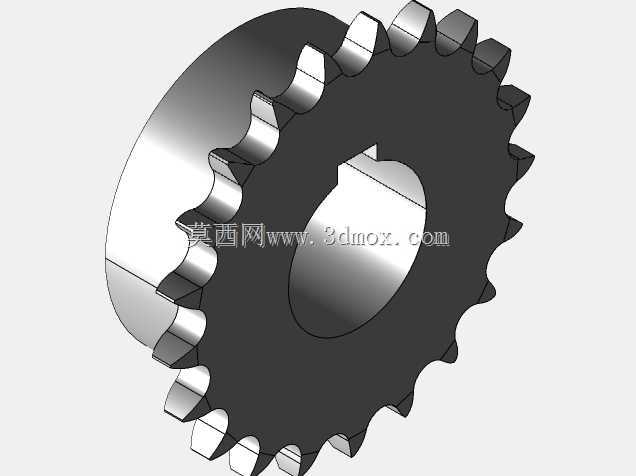

　　从结构上看，该链轮采用盘式轮体布局，外缘均匀分布21个链齿，齿形按照滚子链啮合轨迹进行构造。齿槽并非简单圆弧，而是由容纳滚子的落座弧面、引导链条进入啮合的导入侧以及退出啮合的过渡侧共同组成。工作时，链条滚子依次落入齿槽，链轮通过齿侧推动滚子完成动力传递。齿槽底部需要留出合理间隙，避免滚子在啮入和啮出过程中发生卡滞；齿顶则需控制厚度与倒角，使链条在高速段或多边形效应明显时仍能平稳跨越。

　　中心孔是该零件与轴连接的关键边界。模型内孔带有键槽结构，说明其设计倾向于通过平键传递扭矩，而不是依靠摩擦锁紧。键槽位置、宽度和深度需要与所选轴径及标准键配合校核，既要保证接触面承压足够，也要避免键槽边缘形成过大应力集中。对于经常正反转或冲击载荷较明显的设备，链轮内孔与轴的配合、键的侧向间隙以及轴向固定方式都应在装配阶段重点检查，否则容易出现键槽碾压、链轮偏摆或链条跳齿。

　　轮体一侧带有较宽的轮毂段，这种形式有利于增加与轴的接触长度，提高支承稳定性，尤其在链轮承受链条紧边拉力时，轮毂可以分散局部载荷，减少轮体相对轴的倾斜。另一侧轮缘较薄，整体呈现不对称盘状轮廓。该布局在保证安装强度的同时控制了材料用量，也便于在轴端或两轴承之间有限空间内布置。实际设计时，轮毂外径、轮毂长度、轮缘厚度以及腹板过渡圆角需要结合扭矩、转速和空间约束共同确定，不能只按齿形外形建模。

　　链传动在运行中存在多边形效应，即使主动轴转速恒定，链条瞬时速度也会随链轮齿数和啮合位置周期性波动。21齿属于中等齿数范围，相较12至15齿的小链轮，啮合冲击和噪声有所降低，动载荷也更平缓；但齿数增多会使链轮外径增大，链条节圆附近的线速度提高，因此在高速设备中仍需校核齿面磨损、滚子冲击和链条张力波动。若用于精密进给或要求低噪声的场合，通常还需配合张紧装置、导轨护板或润滑系统，而不是单纯依赖链轮本身。

　　建模时应先依据链条节距、滚子外径和齿数确定节圆直径，再推导齿顶圆、齿根圆及齿槽轮廓。链齿不是独立渐开线齿，其啮合对象是链条铰链中的滚子，因此齿形设计重点在于保证滚子顺利进入和退出齿槽，并在承载接触区形成稳定压力角。齿槽两侧对称性、齿距累积误差以及端面跳动都会直接影响链条运行状态；若齿距偏差过大，链条会在局部齿位产生强迫贴合，表现为周期性异响、滚子磨损加快或紧边张力突变。

　　安装边界方面，需要关注链轮端面与链条中心线的垂直度。链轮若相对链条平面偏斜，滚子将不能沿齿槽宽度均匀接触，会造成齿侧偏磨、链条侧向爬移以及轴端附加弯矩。双轴传动中，主动与从动链轮应保持共面，轴系平行度需在装配调整时控制；中心距过短时，包绕齿数减少，冲击和磨损加剧；中心距过长时，链条松边容易颤动，启停阶段可能出现脱链。该模型的盘式结构适合布置在开放传动侧，但若设备人员可接近，还应在链条与链轮外缘设置防护罩。

　　在物料输送场景中，这类链轮常安装于驱动轴或张紧轴端部，带动板式输送链、滚子输送链完成工件、包装物或农产品的连续移动；在动力传动场景中，则可连接电机减速输出轴与工作主机，承担低速大扭矩传递。由于链传动本身不具备齿轮箱那样的封闭润滑条件，链轮齿面、滚子和销轴的磨损往往与维护周期密切相关。设计中预留张紧调节量、便于拆换链条的检修空间，以及保证链轮轴向固定可靠，往往比单纯追求外形紧凑更有实际意义。

　　该三维结构完整呈现了外齿、内孔、键槽、轮毂和轮盘过渡关系，可用于链传动布局校核、轴系装配干涉检查、护罩设计以及备件测绘参考。围绕它开展工程设计时，应把链条规格、齿数、轴孔配合、键连接、张紧方式和安装共面度作为联动要素处理，使链轮不仅在几何上与链条匹配，也能在真实载荷和维护条件下稳定运行。
