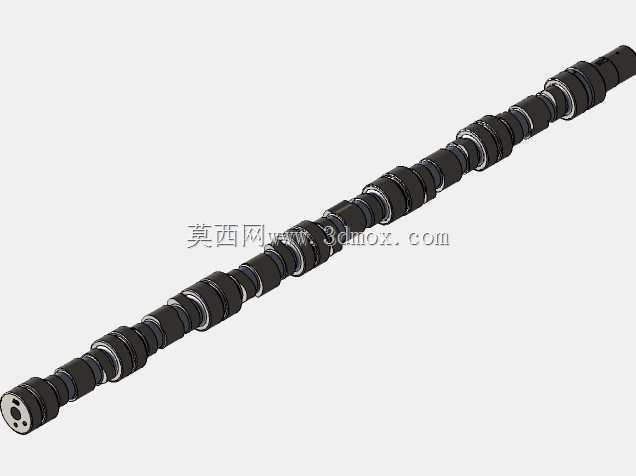

康明斯柴油发动机凸轮轴总成

　　这根长轴类零件是直列六缸重型柴油发动机配气机构的核心驱动件，对应康明斯N14系列大排量柴油机的装机凸轮轴，主要适配重型卡车、工程机械、固定式发电机组以及矿用宽体车辆的动力单元，在整机里承担按发火顺序定时驱动进排气门启闭的职能，直接决定发动机的配气相位、充气效率与燃烧稳定性。

　　从整机布置边界来看，这类长凸轮轴沿气缸体纵向贯穿布置，轴身总长接近一米二，轴径沿轴向分段设置多档支撑轴颈，安装时从缸体前端的凸轮轴轴承孔逐段推入，各轴颈与缸体上压装的衬套孔形成滑动摩擦副，轴的轴向窜动量由前端止推片限定，装配后轴中心与曲轴中心保持固定平行距，二者通过正时齿轮组保持严格的传动相位关系。轴的前端预留正时齿轮安装定位轴颈与键槽，后端预留驱动燃油泵或者附件传动的连接结构，两端轴颈的同轴度是加工阶段的核心管控项，整轴弯曲变形量必须控制在极小公差范围内，否则高速运转时会出现轴瓦偏磨、气门开闭时序错乱的故障。

　　轴身上沿轴向错落分布的十二个凸轮型线，分别对应六个气缸的进气门与排气门，每个凸轮的升程曲线、包角角度、缓冲段高度都经过配气台架反复标定：进气凸轮的型线设计侧重提升中低转速下的进气充量，保证卡车重载爬坡时的扭矩输出；排气凸轮则兼顾废气排出效率与排气制动工况下的气门开启需求，匹配N14发动机常用的缸内制动功能。凸轮表面与气门挺柱直接接触，工作中承受周期性的冲击接触应力，因此成品凸轮工作面会经过淬火硬化处理，型面轮廓精度直接决定气门落座的冲击力与工作噪音，建模时需要严格还原凸轮基圆、升程段、缓冲段的过渡曲率，不能简化为普通偏心圆结构。

　　在三维建模过程中，首先要以各档支撑轴颈的公共轴线为全局设计基准，先绘制整根轴的回转基体，按照轴段功能依次区分前端密封轴颈、正时齿轮定位段、各档支撑轴颈、凸轮安装轴段、后端传动段的不同直径与长度，轴肩处的退刀槽、圆角都要按实际加工工艺保留，避免应力集中。之后按照发动机的发火顺序与相位角，逐个绘制每个凸轮的轮廓草图，绕轴线旋转对应角度后与轴身做布尔合并，凸轮与轴身衔接处的过渡圆角、轴身上的润滑油道孔、定位销孔都要逐一还原：润滑油道从主油道连通至各凸轮轴颈，再通过轴颈上的油孔向凸轮工作面供给压力润滑油，建模时油道的斜孔角度、孔口倒角都不能遗漏，这些细节直接影响后续做润滑仿真与装配干涉检查的准确性。

　　实际维修与选型场景中，这类凸轮轴属于发动机大修时的核心更换件，当凸轮工作面出现磨损剥落、轴颈拉伤、整轴弯曲变形超标时就需要整体更换，三维数模可以直接用于旧件测绘比对、改装阶段的配气相位校核，也可以作为数控加工凸轮轴磨床的编程参考，帮助工艺人员快速确认各轴段的加工余量、凸轮型线的磨削走刀路径，同时在做发动机总成虚拟装配时，能够提前校验凸轮与挺柱、正时齿轮、缸体轴承孔之间的运动间隙，避免装机后出现运动干涉。
