立式饲料粉碎搅拌一体机结构设计

　　这套结构围绕中小型养殖场的饲料制备需求展开，主体采用立式圆筒料仓与底部粉碎搅拌单元组合的形式，适合对谷物、秸秆碎料、草粉及混合饲料进行集中处理。设备工作时，物料从上部圆筒区域投入，底部动力组件带动粉碎与搅拌机构运转，物料在桶内被反复切削、打散并循环混合，处理后的物料通过筒体下部侧向出料口排出，便于接袋或转入输送、暂存环节。

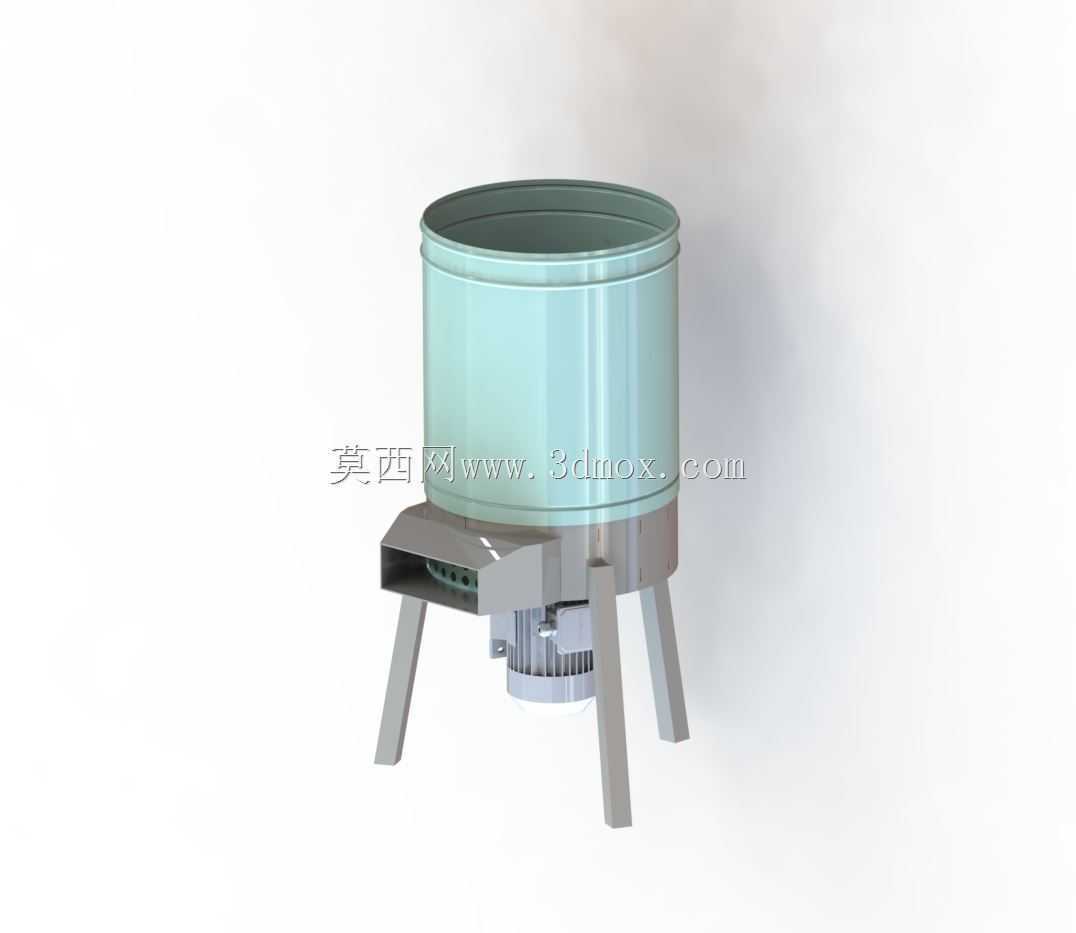

　　从现场布置看，圆筒仓承担主要容料空间，直立布置能够减少占地面积，同时利用物料自重向下部工作区汇集。桶体下部采用锥段过渡，使物料不会在仓壁与工作腔交界处长期滞留；锥段与支腿机架连接，形成稳定的承载框架。三根支腿向外展开，底部留有检修和排料空间，既保证设备在满载振动工况下的支撑刚度，也方便人员清理残料、检查刀具和维护传动部件。

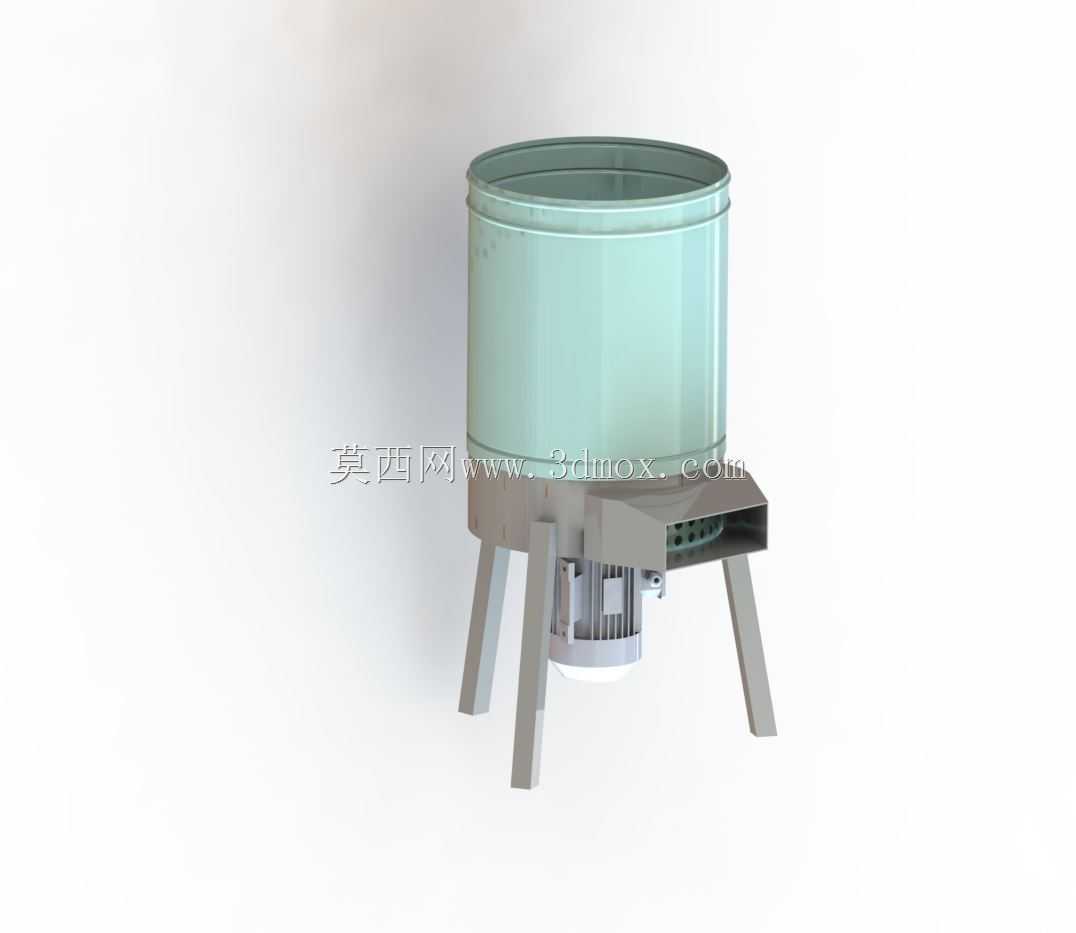

　　侧向出料口布置在筒体下部靠近粉碎腔的位置，出料方向与支腿空间错开，操作人员可在设备侧面完成接料。出料口上方设置挡料和导向结构，使混合后的物料沿固定方向排出，减少扬尘和散落。底部驱动单元位于机架中央，动力轴与粉碎搅拌工作区同轴布置，传动路径短，结构紧凑；电机外侧保留散热和拆装空间，便于后期更换皮带、轴承或刀具。

　　设计时需要重点关注桶体壁厚、加强圈位置以及支腿连接刚度。圆筒仓在盛装物料时承受侧向胀压，空机运行时又会受到粉碎机构振动影响，因此上沿、锥段和支腿焊接处应设置合理加强结构。桶体与下部工作腔之间的连接法兰要保证同轴度和密封效果，防止粉料从接缝处外溢。支腿下端可根据现场地面情况增加垫板或地脚固定孔，使设备在水泥地面或钢结构平台上都能可靠安装。

　　外形边界方面，上部圆筒为最大外径区域，运输和进场时应以桶体直径作为宽度校核依据；整机高度由圆筒仓、锥段、底部电机和支腿共同决定，车间布置时需在顶部预留投料空间，在底部预留电机拆装高度。设备四周应留出操作通道，尤其是出料口一侧需要保证接料容器进出，电机一侧需要保证维护人员能够接近紧固件和传动部位。

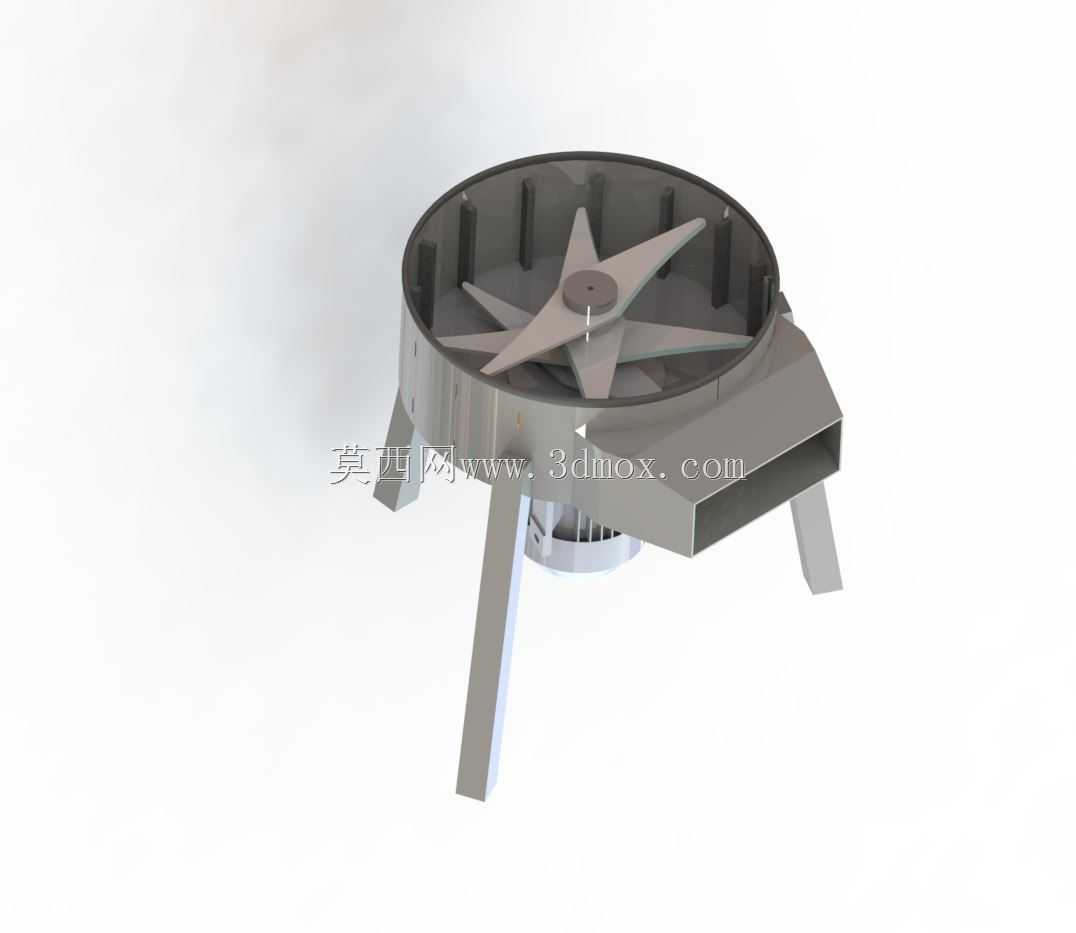

　　在功能细节上，该结构把粉碎、提升循环和混合过程集中在同一筒体内完成，减少了多台设备之间的输送环节。下部粉碎组件负责将较大颗粒或草料切碎，搅拌部件则使不同密度的物料在桶内形成轴向和径向流动，避免精料集中在底部、粗料浮在上层的问题。对于养殖散户、村级饲料加工点或小型配合饲料生产场景，这种立式结构具有布置简单、流程短、维护方便的特点。

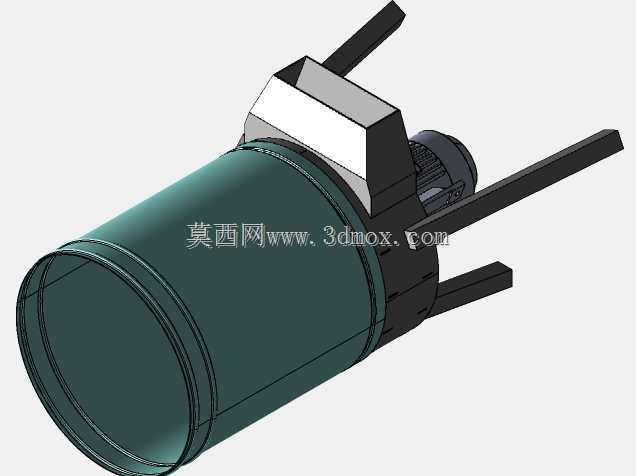

　　建模过程中，圆筒、锥段、支腿、出料槽和电机外轮廓需要分别建立装配关系，尤其要检查底部工作腔与桶体中心线的重合度。支腿与锥段连接处承受整机重量和交变振动，圆角过渡和焊缝位置应在结构中明确表达；出料口与桶体相贯区域要保证开口边界连续，避免后续工程图中出现干涉或漏面。电机外形可按选型样本保留安装尺寸、轴高和维护空间，不必把内部绕组全部细化，但安装法兰、底脚位置和带轮区域应准确，以便后续完成总装校核。

　　实际选型时，还要结合物料种类确定刀具形式、筛网孔径和动力匹配。脆性谷物适合冲击、剪切复合粉碎，长纤维草料则更依赖刀片切削和导向通道；若物料含水率偏高，应增大出料和排粉间隙，降低堵料风险。整体来看，该模型清晰呈现了立式粉碎搅拌设备的料仓、支撑、出料、驱动和工作腔关系，可用于结构方案评审、养殖饲料加工线布置以及同类设备改型设计参考。
