农用三齿深松耕作悬挂机具结构

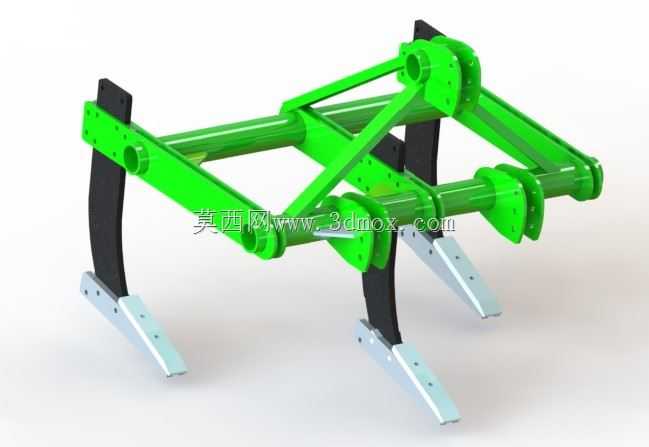

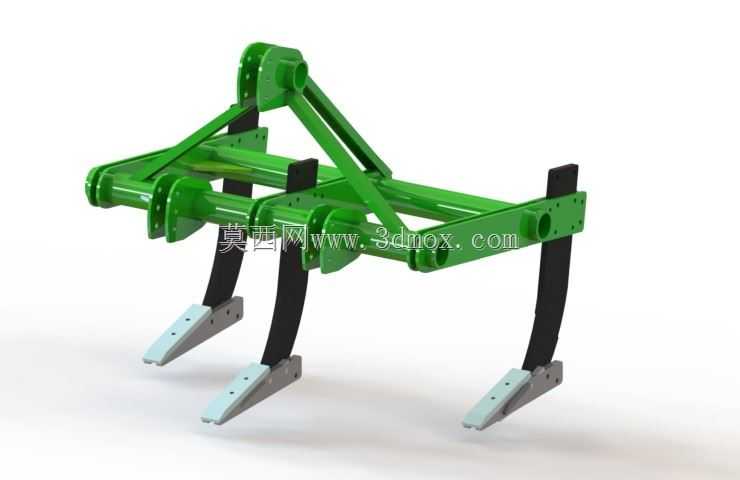

　　这款悬挂式三齿深松耕作部件，主要适配大马力轮式拖拉机后悬挂系统，用于旱作农田的行间深松作业，打破长期浅耕形成的犁底层，提升土壤通透性与蓄水保墒能力，在东北黑土地保护、华北旱地耕作、西北绿洲农业的播前整地、苗期深松环节都有广泛应用。从结构设计来看，整体采用框架式焊接主梁结构，主横梁为矩形截面钢管，兼顾抗弯抗扭强度与整机重量控制，上悬挂点采用标准三点悬挂上连接销座，两个下悬挂点对称布置在主梁两侧下方，完全匹配拖拉机后悬挂的三点挂接尺寸，挂接后整机作业重心与拖拉机牵引点重合，避免作业时出现偏载、翘头问题。三个深松铲采用等间距错位布置，相邻铲尖横向间距控制在35厘米左右，既保证作业幅宽内土壤疏松无死角，又避免铲柱之间出现壅土堵塞，

　　每个铲柱采用65Mn钢板切割成型，上部通过U型螺栓与主梁固定，可根据作业深度需求上下调整安装位置，铲尖部分采用分体式耐磨合金镶块结构，作业时铲尖先切入土壤，沿铲柱曲面将下层土壤抬起、松动但不翻转土层，最大作业深度可达35厘米，满足打破常规20厘米左右犁底层的农艺要求。主梁上方的三角加强筋结构，将上悬挂点的牵引载荷直接传递到两侧主梁位置，避免作业时主梁受侧向力出现焊缝开裂，铲柱与主梁连接位置额外加装了加厚垫板，分散U型螺栓的夹紧应力，防止长期振动导致连接松动。整机横向作业幅宽约1.1米，配套80马力以上轮式拖拉机作业时，单次作业可完成三行作物的行间深松，作业速度控制在3-5km/h时，不会出现铲柱变形、铲尖过度磨损问题。

　　设计过程中充分考虑了田间作业的复杂工况，所有外露焊接位置都做了圆角过渡处理，避免应力集中，铲柱的入土角度经过反复校核，保持在23度左右，既保证入土性能，又能降低作业牵引阻力，减少拖拉机的功率损耗。铲尖的耐磨镶块采用沉头螺栓固定，磨损后可单独更换，无需更换整个铲柱，降低后期使用维护成本。整机挂接后纵向尺寸控制在80厘米以内，不会超出拖拉机后轮的回转半径，田间转弯时不会刮碰田埂或作物，运输状态下最小离地间隙大于30厘米，满足乡村道路的通行要求。从建模细节来看，所有连接孔位、螺栓规格都按照实际农业机械设计标准绘制，U型螺栓的螺纹长度、销座的配合间隙都保留了实际装配公差，可直接用于后续的工程出图、样机试制参考，

　　也可作为农业机械设计教学的典型案例，分析悬挂式耕作机具的载荷传递路径、入土部件的曲面设计逻辑。实际作业中，这款深松部件不需要额外加装动力输入装置，完全依靠拖拉机的牵引力完成作业，结构简单可靠，故障点少，相比带动力的旋耕设备，作业功耗降低40%左右，且不会打乱土壤耕层结构，适合保护性耕作模式下的土壤整理作业，长期使用可有效提升作物根系的下扎深度，增强作物的抗旱抗倒伏能力。
