木炭研磨机轮碾式混磨设备结构

　　该设备面向木炭、炭粉、秸秆炭、煤泥及类似松散脆性物料的细碎与揉混作业，常见于机制炭生产线、型煤制备工段、活性炭前处理以及小型粉体加工现场。其核心作用并不是单纯依靠高速冲击把物料打碎，而是通过重型碾轮在圆形料盘内持续公转和自转，对盘内物料产生碾压、剪切、搓揉和翻拌，使块状炭料逐步破碎成粒度较均匀的粉料，同时让不同湿度、不同堆积状态的物料在盘内得到混合。对于需要后续加水、加粘结剂并压制成型的工艺，这种轮碾方式能够改善物料的密实度和成型性能，减少干粉架空、颗粒级配不均等问题。

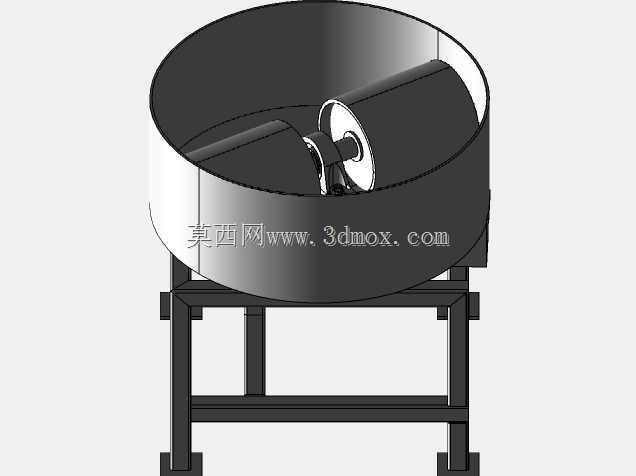

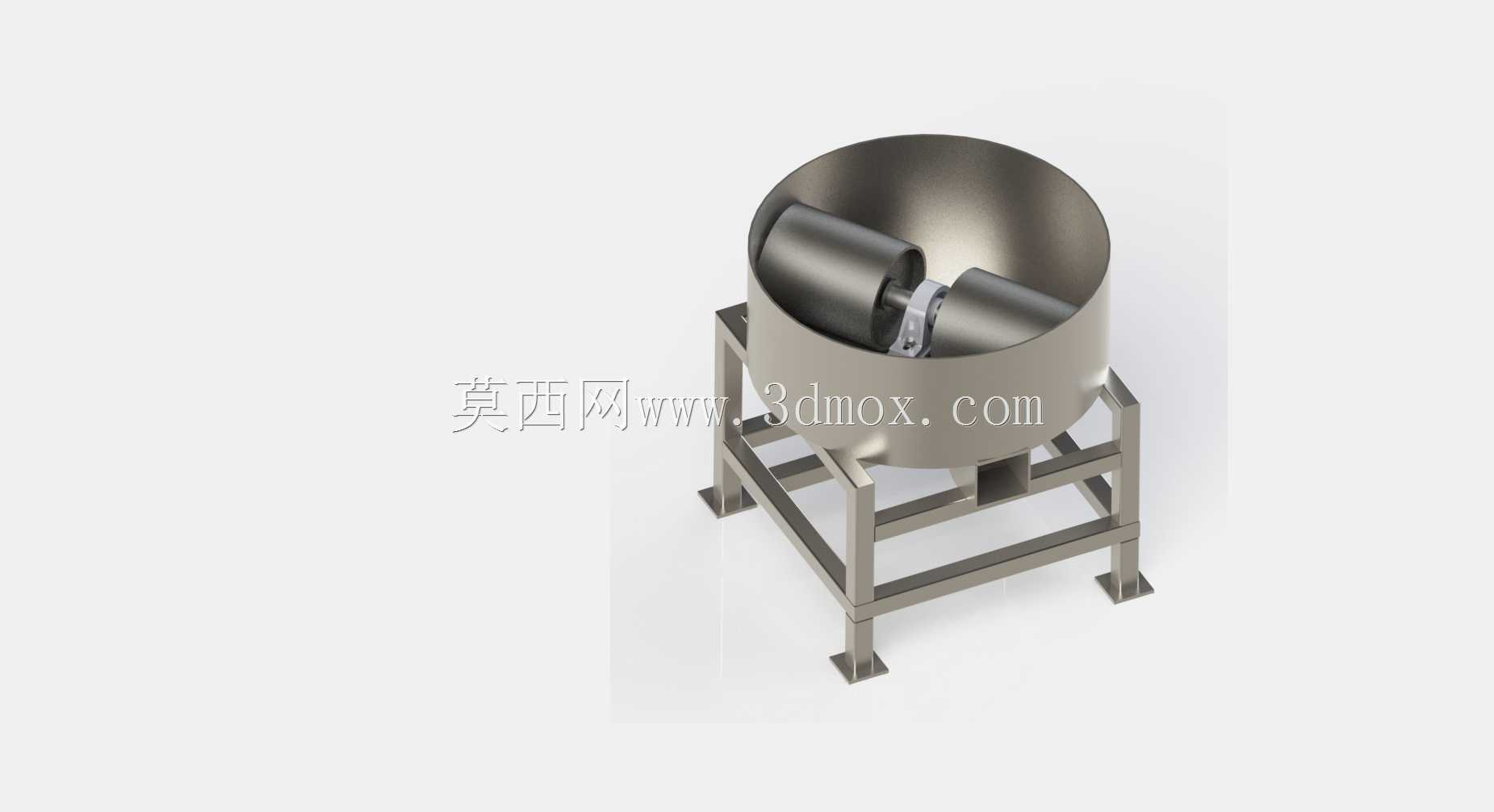

　　从结构布置看，设备上部为浅圆筒形工作料盘，盘壁形成物料容纳边界，防止碾轮在运动过程中将炭粒甩出。盘内设置两个相对布置的碾轮，碾轮通过中心立轴、横梁、轴承座和支撑臂传递运动；工作时，传动系统带动中心回转部件旋转，碾轮一方面随横梁绕盘中心公转，另一方面因与盘底物料接触摩擦而绕自身轮轴自转。碾轮与盘底之间保留可控制的工作间隙，间隙过小会增加卡料和过载风险，间隙过大则会降低研磨效果。设计中需要重点考虑碾轮重量、轮缘宽度、回转半径以及线速度之间的匹配，使设备在处理木炭这类轻质、多孔、易脆物料时既有足够压碎能力，又不会因刚性接触造成剧烈冲击。

　　下部机架采用方钢或型钢焊接成框架式支撑结构，四根立柱与多层横梁形成稳定承载体系。料盘满载时，物料、碾轮和回转机构的重量均通过盘体下方支撑点传递到机架，因此机架立柱需要承受竖向载荷，横梁还要承受传动过程中的扭转和水平分力。框架底部设置横向连接梁，可提高整体抗扭刚度；安装时应保证机架上平面与料盘支撑面水平，否则碾轮在圆周运动中会出现单侧受力增大、盘底磨损不均、轴承发热等现象。对于现场固定使用的设备，可在机架底脚设置地脚螺栓孔，通过预埋件或膨胀螺栓与混凝土地面连接；若需要移动作业，则应在底脚位置增加承重脚轮或整体橇座，但轮碾设备工作时存在周期性振动，移动式布置必须附加锁紧和支撑机构。

　　外形边界主要由圆形料盘直径、碾轮回转半径、机架高度和传动部件外伸尺寸决定。料盘是最大水平轮廓，设备布置时不能只按盘体外径预留空间，还应在圆周方向留出检修、清料和更换碾轮的操作距离；机架下方需保证人员能够清理落料、检查紧固件，传动侧则应预留电机、减速机或皮带护罩的维护位置。高度方向上，加料口、盘壁上沿和碾轮最高点决定进料空间，若采用人工加料，应使盘壁高度与操作姿态相适应；若与上方输送、破碎或暂存设备联动，则需核对落料点是否位于碾轮工作区域内，避免物料集中堆积在盘边死角。

　　建模时可将整机拆分为料盘组件、碾轮组件、中心回转组件、机架组件和传动接口五部分。料盘宜采用薄壁圆筒与底板组合表达，盘壁外侧可增加加强环，以承受物料挤压和焊接变形；碾轮应区分轮体、轮轴、轴承座和刮料板，轮缘表面可按耐磨件思路单独建模，便于后期替换；中心轴与横梁连接处需要体现键连接、压板或锁紧结构，避免模型只呈现外观而缺少装配关系。机架部分应保留型钢截面特征和焊接拼接逻辑，连接节点处可加入筋板、垫板和螺栓孔，使结构更接近加工图纸。

　　实际使用中，盘内物料不宜超过盘壁有效高度的二分之一到三分之二。料层过厚会使碾轮阻力急剧上升，物料无法充分翻拌；料层过薄则会导致碾轮与盘底直接接触，产生金属摩擦和异常磨损。刮板的位置同样关键，内侧刮板负责把盘边物料带回碾轮轨迹，外侧刮板减少底部积料，若刮板角度不合理，会出现炭粉在盘底结饼、局部反复研磨而另一部分物料未被处理的情况。维护上应定期检查碾轮轮缘磨损、轴承密封、盘底衬板和刮板间隙，尤其是木炭粉尘具有较强磨蚀性，轴承部位需要设置防尘盖或密封套，传动区域应避免粉尘积聚。

　　该结构的优势在于工作原理直观、制造门槛较低、对湿度波动和物料形状变化适应性较好，适合中小产能的炭粉制备与混碾工序。设计改进时可从盘底可更换衬板、碾轮间隙调节、喷雾加湿接口、防尘罩和检修门等方面入手，使设备在保证碾压效果的同时，降低清机难度和易损件更换成本。
