1比16比例拖拉机后轮带轮毂仿真结构

　　这套结构围绕大马力农用拖拉机后轮总成展开，重点还原深花纹越野轮胎与轮辋轮毂的配合关系，适合用于农机展示、教学演示、静动态场景搭建以及行走机构方案校核。后轮在拖拉机整机中承担牵引、承载、转向稳定和作业阻力传递等任务，尤其在犁耕、播种、收获转运、泥泞地通行等工况下，轮胎接地形态、花纹抓地能力和轮辋支撑刚度都会直接影响整机表现。模型将胎面、胎侧、轮辋、中心安装区域作为一个完整装配体处理，能够清楚呈现轮胎外圈与金属轮辋之间的包覆边界，也便于后续在整机布置中检查后桥、挡泥板、车架和悬挂件之间的空间关系。

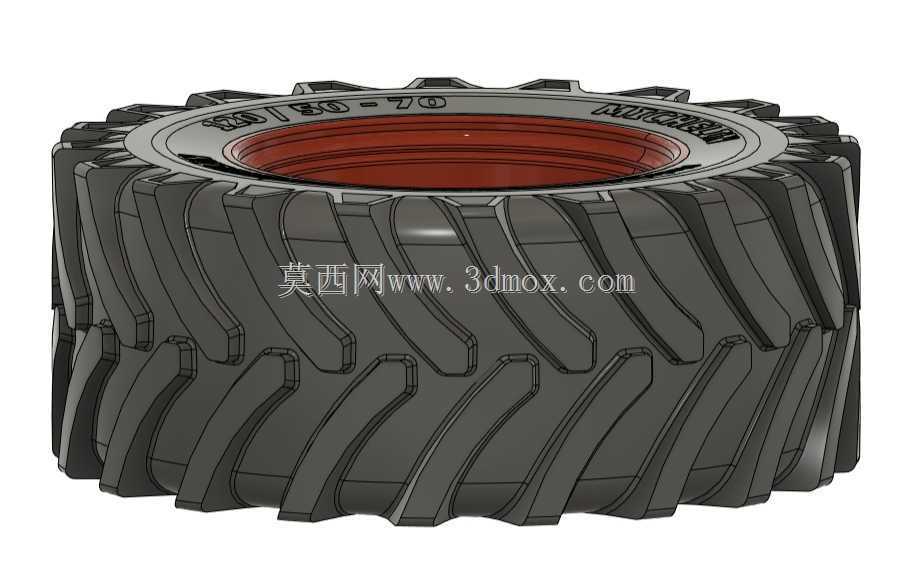

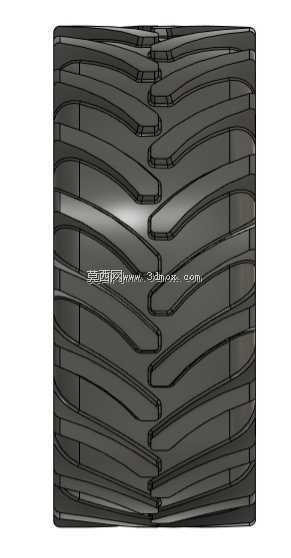

　　从外形上看，轮胎采用大直径、宽断面的农用驱动轮形式，胎面布置连续而粗壮的人字形越野花纹。花纹块沿圆周方向交错延伸，块体高度明显，肩部花纹向胎侧过渡，形成较强的边缘抓附能力。这种纹路并非单纯为了视觉效果，而是针对松软土壤、湿滑田块和碎石路面设计：车辆前进时，斜向花纹能够逐步切入土面，把发动机输出的扭矩转化为牵引力；轮胎滚动离开地面时，花纹沟槽又利于泥土脱落，减少夹泥造成的抓地力下降。胎肩位置的大块结构可以增加侧向支撑，在带农具转弯或坡地作业时降低胎侧过度变形。模型中花纹的走向、间距和深浅关系均有体现，能够用于展示农用轮胎与普通公路轮胎在接地逻辑上的差异。

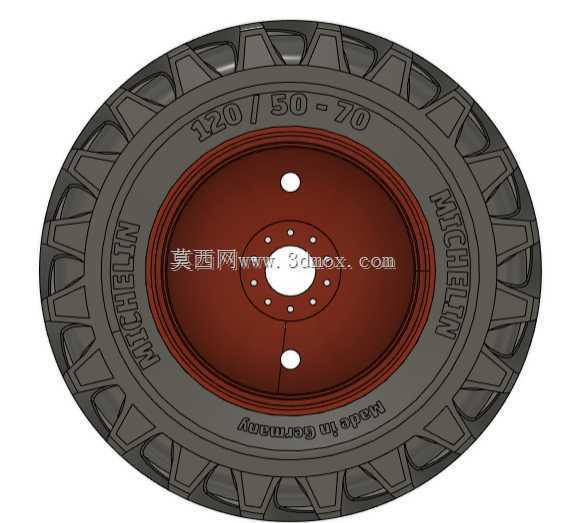

　　轮辋部分采用与轮胎内圈相匹配的环形支撑结构，中心区域表现出轮毂安装面和轮辐过渡形态。轮胎装入轮辋后，胎圈位置贴合轮缘，形成稳定的径向和轴向约束。实际拖拉机后轮通常需要承受整机重量、农具挂接产生的附加载荷以及驱动时的扭转冲击，因此轮辋与轮胎的配合不能只看外观轮廓，还要关注胎圈座宽度、轮缘高度、中心孔位置、螺栓分布圆以及制动或后桥法兰的安装空间。该模型以比例化方式保留这些关键结构关系，适合在方案阶段用来确认轮胎外径、轮辋宽度、轮毂中心高度和外侧包络，为后续细化工程图或制作实物样件提供直观依据。

　　设计思路上，轮胎主体需要兼顾柔性外观与装配定位。胎面花纹虽然复杂，但在三维表达中可以按圆周阵列和曲面过渡来组织：先建立轮胎断面轮廓，再通过旋转形成基础胎体，随后依据花纹节距构建单个抓地齿块，沿胎面弧线阵列并与胎体合并。花纹块与胎侧连接处应保留圆角和渐变厚度，避免出现尖锐交界，这既符合橡胶件的成型特点，也能让应力分布更合理。轮辋则按照金属焊接或冲压件的思路处理，轮缘、筒体、辐板和中心轮毂区域形成连续承载路径。中心安装面需要与后桥半轴或驱动法兰保持同轴，螺栓孔位置应围绕旋转中心均匀分布，若用于动态模型，还需进一步校核孔位与销轴、紧固件之间的装配间隙。

　　在安装边界方面，后轮总成的最大外径决定了整机离地间隙和挡泥板弧线，胎面宽度影响后轴载荷分布以及轮距设置。布置时不能只让轮胎在静止状态下不与车架干涉，还要考虑轮胎受载后的径向变形、转向时的几何摆动，以及悬挂或后桥跳动时胎肩与挡泥板、脚踏板、挂车连接机构之间的安全距离。对于1/16比例的仿真用途，轮胎与轮毂的配合尤其要注意拆装关系：轮辋外径应与胎圈内缘保持合理过盈或限位，胎侧不能过度遮挡轮辐细节，中心孔与轴套之间则要保留统一轴线，方便后续与车桥、差速器或静态支架连接。

　　该结构还可用于农机外观评审和运动展示。深花纹轮胎在视觉上能够直接传达重型拖拉机的作业属性，红色轮毂与黑色橡胶胎体形成明显区分，使轮辋轮廓和中心安装区域更容易辨认。若用于场景渲染，可通过胎面纹理、橡胶哑光质感和金属轮毂高光表现出设备的厚重感；若用于3D打印或实物制作，则需将轮胎与轮辋拆分为不同材料或不同零件，橡胶类材料负责胎面接触和外观，硬质塑料或金属材料负责轮毂支撑。胎面细小沟槽在打印时要考虑拔模方向和最小壁厚，轮辋内部也应留出轴套或连接件的安装空间。

　　从工程应用角度看，这类后轮总成不仅是一个外观件，也是拖拉机牵引性能的核心载体。模型通过宽胎面、高花纹、深沟槽和轮辋轮毂的一体化表达，把农用机械在复杂地面下的行走特征集中呈现出来。设计人员可以据此继续扩展后桥、轮胎气压、载荷分配和挂接农具的匹配分析，也可以将其作为教学案例，说明轮胎花纹角度、接地面积、轮辋直径和整机通过性之间的关系。
