手推轮式农用打药喷雾运载车

　　这套轮式喷雾运载结构主要面向小块农田、果园行间、温室大棚以及丘陵地块的植保作业场景，用来解决人工背负药箱劳动强度大、长距离转移效率低的问题。整机把储药罐体、推行车架、单轮行走机构和喷杆操作位整合在同一载体上，作业人员可沿作物垄沟推动设备前进，同时握持前端喷杆完成药液喷洒，适合在狭窄通道内进行杀虫、除草、叶面施肥和环境消杀等工作。

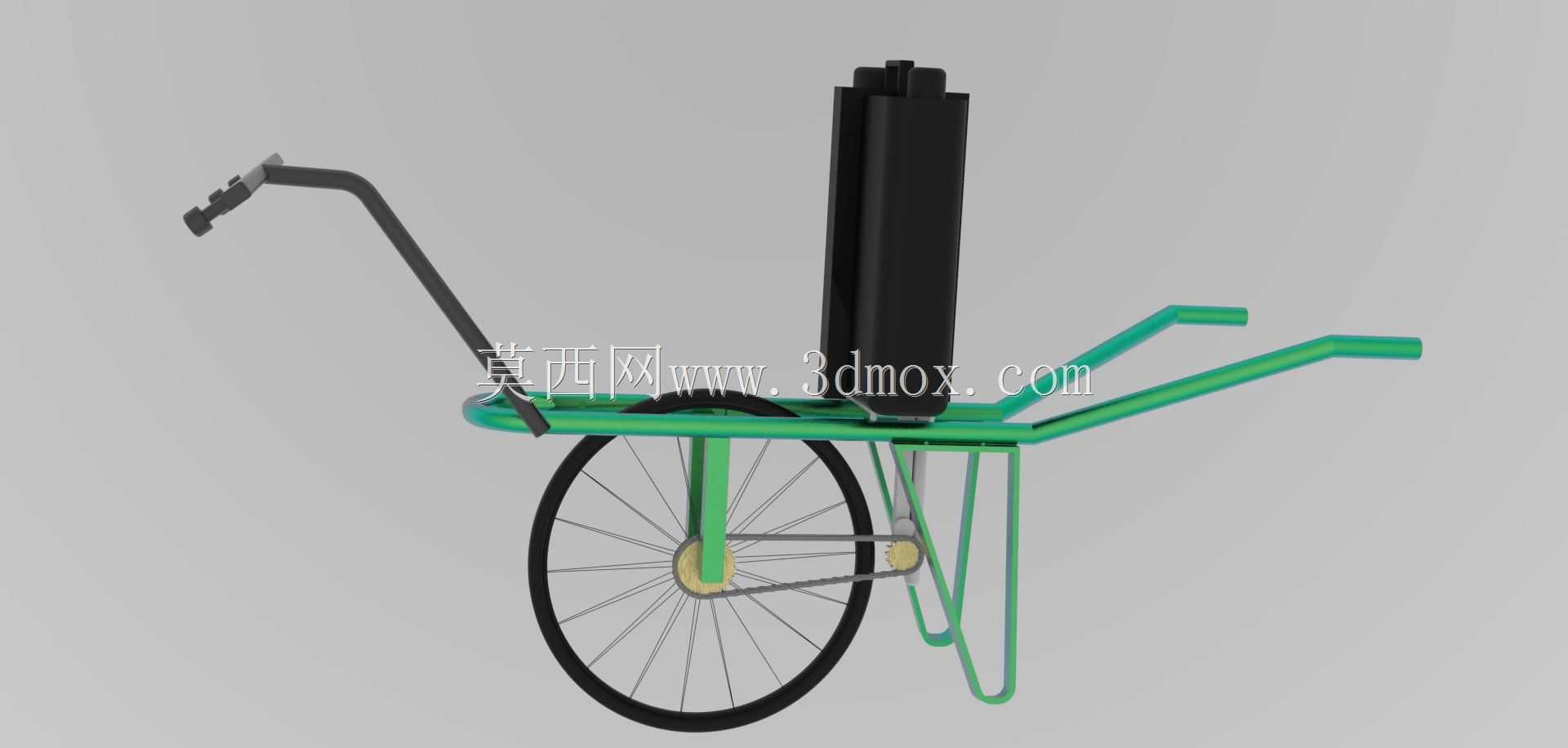

　　从实际使用逻辑看，设备的核心并不只是把药桶放在车上，而是要兼顾推行稳定性、转向灵活性和罐体承载。车架采用开放式管材布局，主体由绿色圆管弯折焊接而成，前部延伸出两根平行扶手，后部设置单轮支撑，药罐竖直安装在车架中部靠上的位置。这样布置可以让满载药液后的重心尽量落在车轮轴线附近，推行时减少上抬或下压的力量；操作人员握住扶手后，只需较小的力矩即可调整车头方向，在田埂、棚室门口和果树间隙中穿行。

　　单轮行走方案是该结构的明显特点。与双轮推车相比，单轮接触地面的宽度更小，压苗风险低，能够顺着垄沟进入较窄作业带；车轮采用辐条式结构，外圈配橡胶轮胎，可在泥土、碎石和硬化路面之间切换。轮轴通过支架与车架连接，轴端保留传动或支撑构件的安装位置，便于后续根据需求增加小型泵体、链轮或助力部件。设计时需要重点校核轮轴弯矩、支架焊缝疲劳以及车架在偏载情况下的扭转变形，尤其药箱处于半罐状态时，液体晃动会对车架产生周期性侧向载荷。

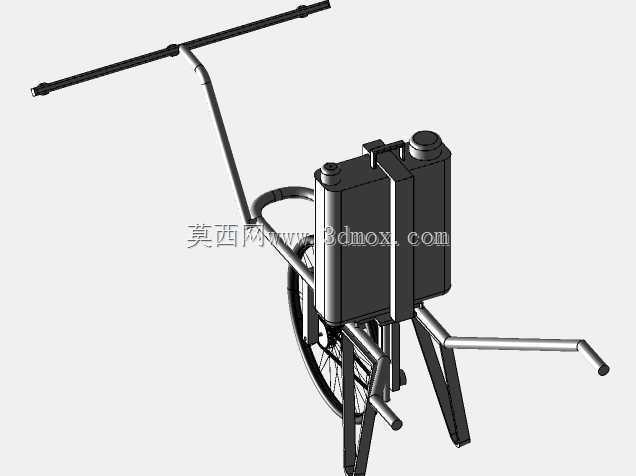

　　储药罐体为立式黑色筒形结构，顶部设有加注与泵阀连接区域，罐体下部通过抱箍或托架固定在车架上。竖直布置有利于减少底部残液，也方便吸药管从低位取液；罐体截面规则，在三维建模中可作为独立子装配进行容量校核和安装间隙检查。车架下方的U形弯管起到停放支撑作用，设备静止时与车轮共同形成多点接触，避免罐体倾倒；作业转移时，支撑腿离地，由单轮承担主要载荷。

　　喷杆操作端从车架左前方向上延伸，手柄处预留开关、软管和喷头的布置空间。操作人员可一边推车，一边控制喷杆高度和喷射方向，对作物冠层、树干基部或棚架内侧进行针对性喷洒。前端喷杆没有采用复杂折叠机构，结构更轻，维护点少，适合低频、多地块轮换作业；若面向大田场景，也可在扶手或车架侧管上扩展横向喷杆架，增加喷幅。

　　外形尺寸方面，该设备属于轻型人力植保机具，车轮直径决定了离地间隙和越埂能力，车架长度则由扶手操作距离、罐体安装空间和停放支撑位置共同确定。建模时应把人体推握高度作为重要边界：扶手过高会使肩部持续受力，过低则会增加弯腰负担；罐体最高点不能影响操作人员观察前方作物，喷杆手柄应在自然伸臂范围内。车架两侧外伸管需要留出软管绑扎、泵体固定和药液过滤器安装位置，不能只追求外观简洁而牺牲装配可达性。

　　结构设计思路上，管材弯折件承担了大部分承载和连接功能，减少了厚重板材的使用，有利于控制整机重量。绿色车架管在模型中可按焊接组件处理，重点表达弯管半径、接头相贯线、轮轴支座和罐体抱箍位置；黑色药罐与细长喷杆形成明显的功能分区，便于在工程图中区分储液系统、行走系统和操作系统。轮胎、辐条、轮毂、轴套以及支撑腿应保留装配关系，方便后续做干涉检查、运动验证和工程出图。

　　在选型或改型时，需要结合地块条件判断罐体容量与轮径匹配关系。罐体过大虽然减少加药次数，但会提高满载重心，增加单人操控难度；轮径过小则在田埂和松软地面上阻力明显。喷杆长度、软管走向、手动泵或电动泵的安装位也应同步规划，避免药液管与车轮、支撑腿发生摩擦。整体结构强调简单、可修、易通过狭窄区域，适合作为轻型农用植保设备的结构方案进行细化设计。
