农用秸秆粉碎还田旋耕作业机具

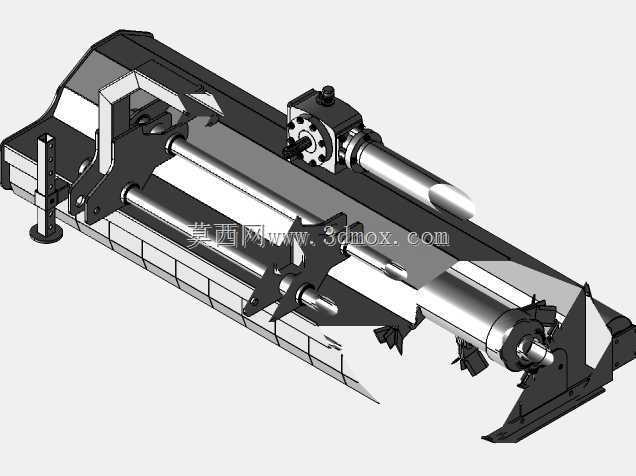

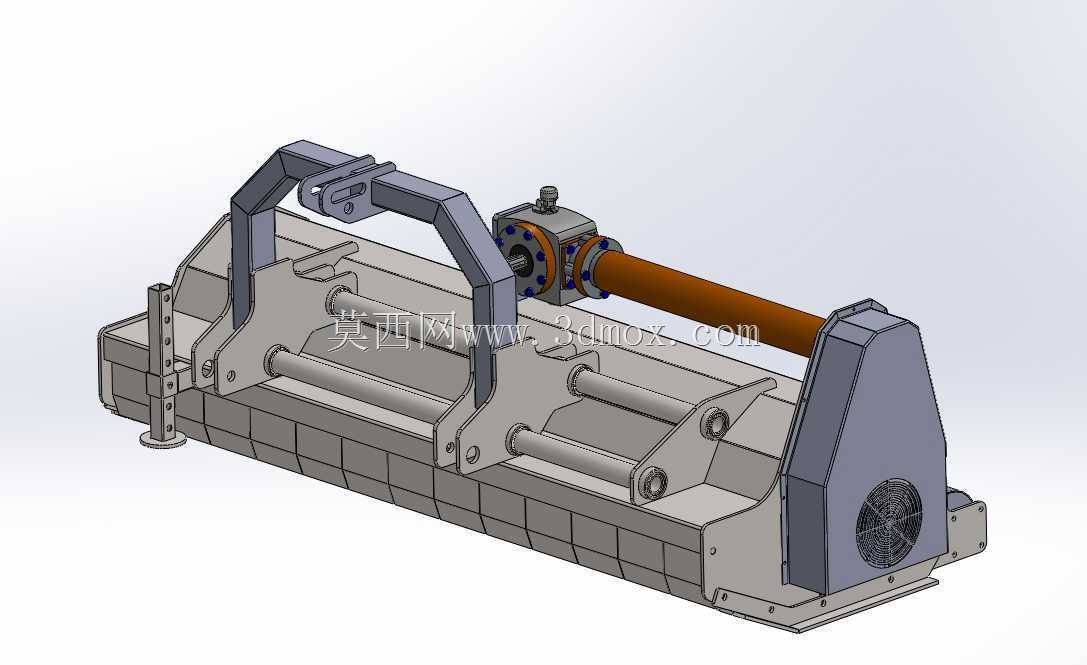

　　这套三维结构完整呈现了大田耕整地环节配套拖拉机后置悬挂使用的碎土灭茬作业主机，整机采用长条形卧式主机身布局，核心工作腔沿横向通长布置，上部设置跨接式悬挂挂接架，侧端布置传动输入总成，机身下部为开放的作业腔，末端壳体集成散热通风结构，整体轮廓贴合田间作业的通过性与受力需求。从实际田间使用场景来看，这类机具主要配套中等马力轮式拖拉机完成收获后地块的秸秆粉碎、根茬破碎、表层土壤旋耕混拌作业，也可在播前整地工序中破除板结土层、平整地表，为后续播种作业创造细碎均匀的种床条件；作业时机具通过三点悬挂挂接在拖拉机后部，动力经拖拉机后输出轴传递至侧端传动箱，驱动腔体内横向排布的多组刀轴完成高速回转切削，碎土与粉碎后的秸秆直接从机身下部均匀铺撒回田，

　　不需要额外收集转运工序。结构设计上，长箱形主机身采用折弯钢板拼焊成型，侧壁预留多组平行的辊轴安装孔位，既承担整机骨架的抗弯载荷，也作为工作部件的安装基准，作业中土体冲击、秸秆切削的交变载荷直接通过侧壁分散到整个箱型框架，避免局部应力集中；上部的拱形悬挂架采用厚板折弯成门式结构，两个下悬挂点分别对应拖拉机后置下拉杆铰接位，上部中央点位适配上调节拉杆，挂接后可通过拉杆长度调整机具作业俯仰角度，控制入土深度与作业平整度，架体折弯处做了大圆角过渡，减少田间作业时秸秆挂带、泥土堆积的问题。侧端传动区域采用阶梯式壳体封装，输入端设置带法兰的连接座，可适配不同规格的万向传动轴，传动副全部封闭在壳体内部，避免田间泥水、秸秆碎屑侵入啮合面，

　　壳体外侧端盖预留散热通风槽，长时间重负荷作业时可及时带出传动部件运转产生的热量，避免腔体内润滑脂过热失效。机身下部的作业腔沿轴向排布多组平行支承辊，既可以对回转切削部件起到径向支承作用，抵消高速旋转产生的径向跳动，也能在作业时托住表层土壤，控制切削后的土块粒径，避免过深切削导致动力消耗无谓升高；机身底部边缘采用加厚耐磨钢板制作，作业中与地表、土体持续摩擦的部位可单独拆换，不需要整体更换主机身，降低长期使用的维护成本。安装边界方面，整机横向宽度适配大田常规作业幅宽，挂接后整机最高点距离拖拉机悬挂铰接面的垂直高度满足普通乡村道路通行的限高要求，侧向传动总成向外凸出的尺寸预留了拖拉机后轮的转向间隙，机组转弯时不会与轮胎发生干涉；

　　作业状态下机身底部距离地表的最小间隙可通过悬挂升降与支承辊调整，运输状态下提升整机后下部切削部件完全离开地面，长距离转场时不需要额外拆卸部件。三维建模过程中完整还原了各钣金件的折弯壁厚、铰接孔的配合公差、传动连接面的螺栓孔位分布，结构工程师可直接在此基础上校核悬挂架的提升受力、刀轴运转的动平衡空间，也可根据不同马力段的配套需求调整机身幅宽、传动箱速比，衍生出适配不同地块规模的系列化耕整机型。
