离网型双板太阳能追日发电储能装置

　　这套小型离网光伏供电单元的三维结构，面向无市电接入的野外作业点位做配套设计，常见于山区监测基站、牧区临时取水点、郊野航道标识、农林灌溉阀控箱这类需要稳定12V直流供电的场景，整套装置把光电转换、方位追踪、储能蓄电三个功能模块整合在同一落地支架上，不需要外接土建基础，在平整硬化地面或者压实土层上通过地脚固定即可投用。

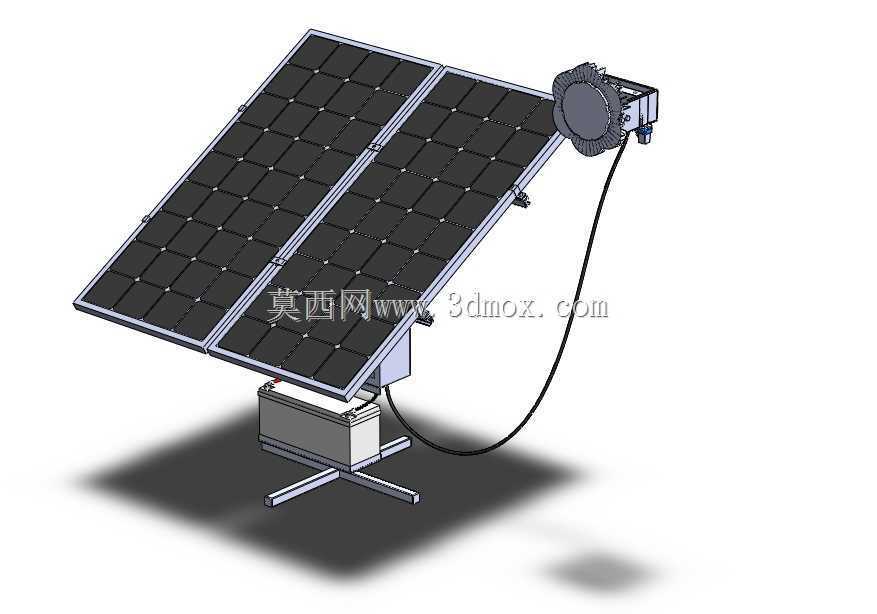

　　从整机布局来看，上部承载两块并排铺设的晶硅光伏组件，组件边框采用常规铝型材压块固定，两块板之间预留了均匀的散热间隙，避免夏季高温下组件背板热量淤积拉低发电效率；板架背面的主梁采用折弯型钢焊接成型，斜向支撑梁和主立柱之间做了三角加强结构，在沿海阵风频发区域也能保证板面不会出现颤振变形。板面的倾角按照中纬度地区全年平均受光角度设定，支架上预留了多组调节孔位，现场安装时可以根据当地纬度微调俯仰角度，不需要额外切割改孔。

　　追踪驱动部分布置在板架后侧的端部位置，采用封闭式回转支承驱动结构，外壳做了防尘防水的密封处理，内部集成减速机构，输出扭矩足以带动整组光伏板完成水平方位的逐日转动，驱动单元侧面预留了线缆出线的防水接头，控制信号线和动力线顺着板架背面的走线槽布设，避免线缆外露被紫外线老化或者被外力剐蹭破损。和常见的大型光伏追日电站不同，这套小型单元的追踪逻辑偏向低功耗设计，不需要高频实时调整方位，每天仅按太阳方位角分时段步进调整数次，自身驱动耗电占总发电量的比例极低，不会因为追踪机构额外消耗过多光电收益。

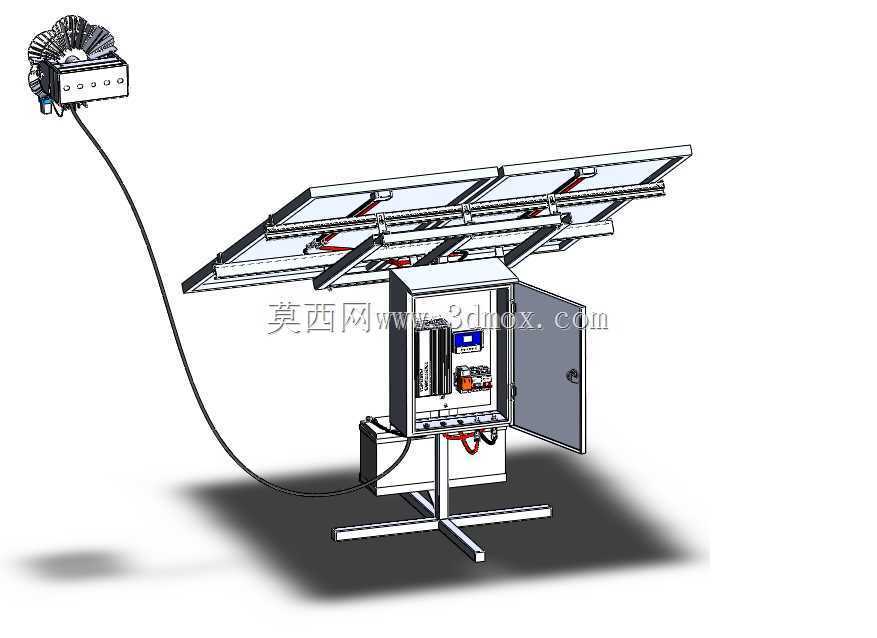

　　下部储能模块安置在主立柱中部的承载托盘上，托盘采用厚钢板折弯成型，四周设置凸起挡边，防止储能电池在支架晃动时出现滑移，电池和托盘之间垫有减震橡胶垫，抵消大风天气下支架传递的微振动。储能电池采用12V直流规格，容量匹配300W峰值功率的光伏组件，日间光照充足时组件把电能汇入电池存储，夜间或者阴雨天负载端可以直接从电池取电，整套系统不需要配置逆变环节，直接为12V直流的传感器、照明灯具、小型控制阀供电，减少了交直流转换的能量损耗。

　　底部支撑结构采用十字形落地脚架，四根支腿向四周伸展，支腿末端开设地脚安装孔，现场可以用膨胀螺栓固定在混凝土基座上，也可以搭配地锚直接固定在泥土地面，支腿的展开宽度经过重心校核，即便板面转到侧向迎风的位置，整机的重心投影依然落在支腿围成的支撑边界以内，不会出现倾翻风险。主立柱和下部脚架之间采用法兰盘对接，法兰连接面加工有定位止口，现场组装时不需要反复调校同轴度，螺栓拧紧之后即可保证立柱的竖直度。

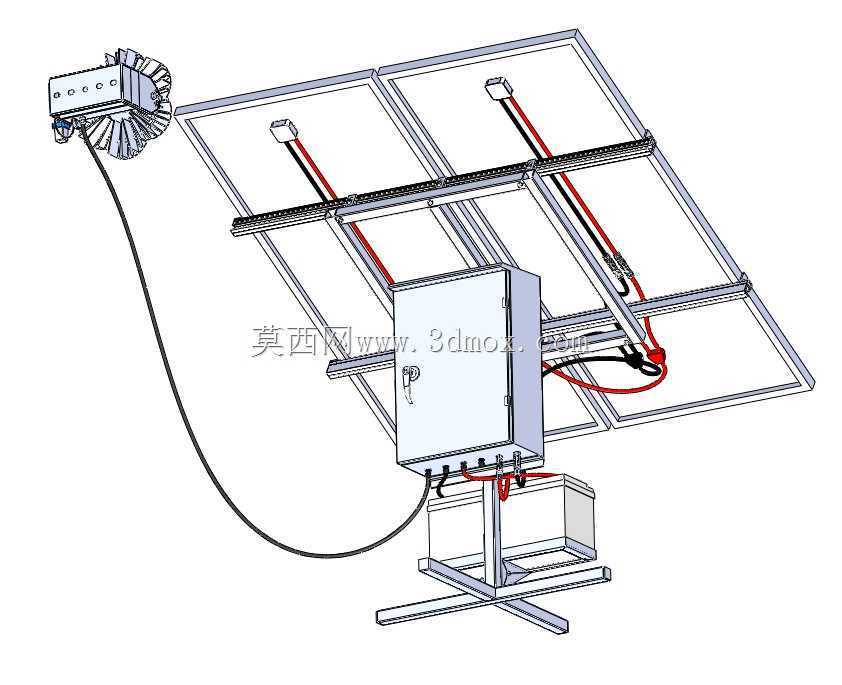

　　建模过程中把所有钣金件的折弯余量、型材的切割长度、紧固件的装配间隙都按实际加工公差还原，光伏组件的边框厚度、压块的卡位尺寸、回转驱动的安装法兰孔位都和市面通用标准件参数对齐，结构工程师在做衍生设计时，可以直接调取支架零件做工程图导出，也可以根据目标使用区域的风压参数调整支腿钢板厚度、主梁截面规格，或者把双板配置拓展为单板、三板布局，适配不同功率等级的离网供电需求。走线部分的三维路径也做了完整还原，线缆从组件接线盒引出后汇入背板的线束卡槽，顺着回转驱动的侧边过孔向下延伸，最终接入下部储能电池的接线端子，全程没有出现小半径折弯，满足线缆最小弯曲半径的布线规范，避免现场布线时出现线缆硬折损伤芯线的问题。
