车载12V大容量铅酸蓄电池箱体结构

　　这套12V大容量电池箱的三维结构，最初是在梳理商用车底盘供电附件库时接触到的，后续在小型休闲作业车、内河小型船舶的辅机供电改造项目里也反复用到同规格壳体，属于车载、船载低压直流供电系统里非常典型的储能承载部件。日常做整机布置的时候，很多工程师容易把电池当成标准外购件直接丢进装配体，忽略箱体本身的安装边界和周边干涉风险，等到样机布线、做维护拆装时才发现端子预留空间不足、箱体固定耳和车架横梁撞位，这类问题在实车调试阶段返工成本很高，因此把电池箱的完整外形、安装接口按实测尺寸还原到三维模型里，对前期总装布置的价值远大于后期出零件图的作用。

　　从实际使用场景来看，这类大尺寸12V电池箱主要承担三类供电任务：第一是燃油车辆启动阶段的大电流放电，为起动机提供瞬时峰值功率，在冬季低温环境下，铅酸电池的内阻上升、放电能力下降，大容量箱体对应的电芯容量冗余，能保证冷启动时的电压不会被瞬间拉低，避免ECU、仪表等电控模块因电压骤降重启；第二是车辆熄火状态下的附属设备供电，比如工程作业车的警示灯、临时检修照明、车载通讯终端，还有休闲房车的驻车照明、小功率生活电器，不需要持续启动发动机怠速发电，减少燃油消耗和积碳；第三是船舶场景下的应急供电，在内河小型渔船、作业艇上，主发电机故障时，电池组要为航行信号灯、应急通讯设备、舵机辅助控制提供至少半小时以上的电力，箱体的抗晃动、防泼溅能力直接影响供电可靠性。

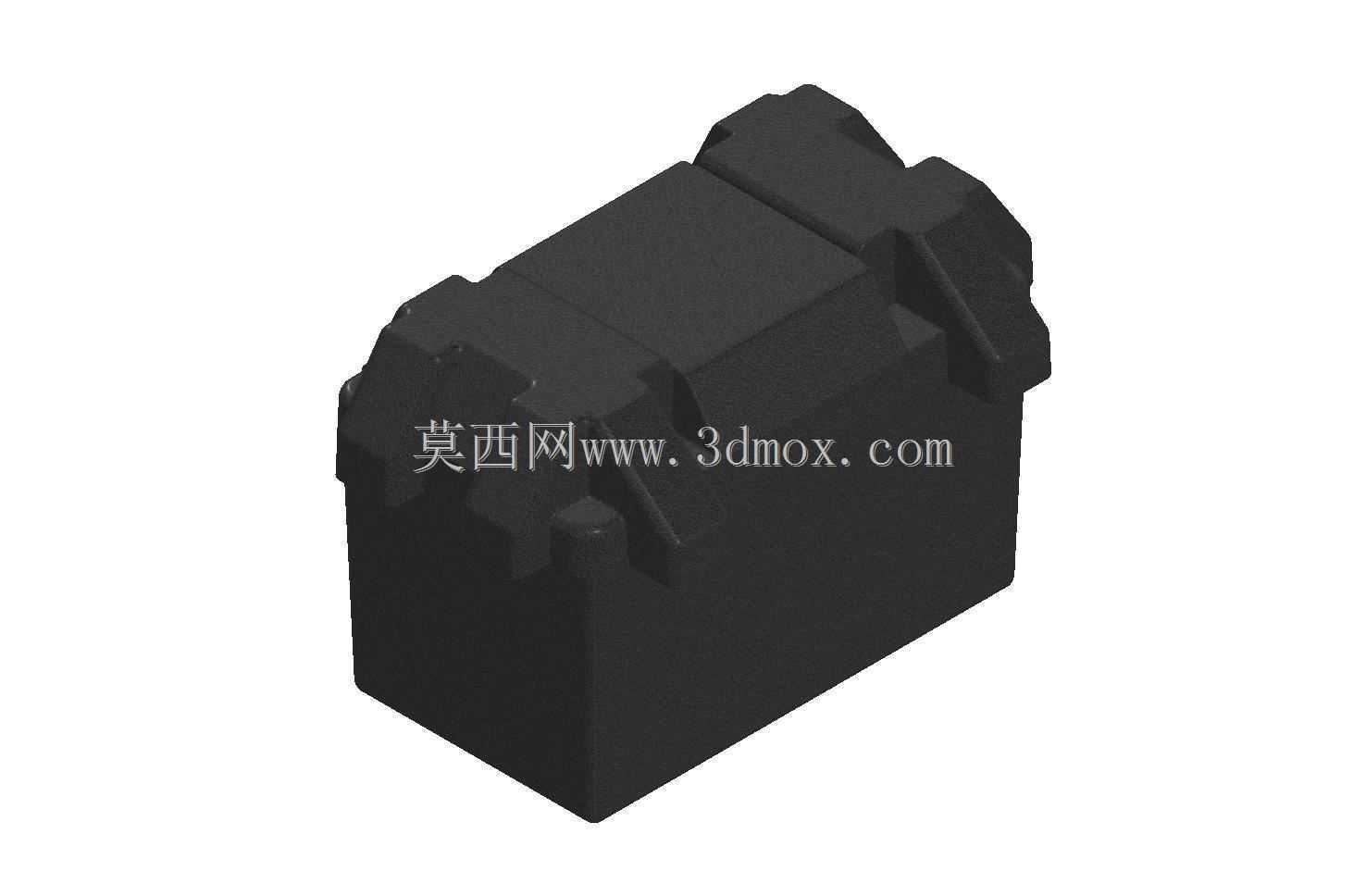

　　结构设计上，这个箱体采用整体式高强度工程塑料注塑成型，外壳做了多道加强筋布局——从三维模型的外轮廓就能看到，箱体侧壁、顶部端角位置都有凸起的筋条，不是单纯的装饰结构：车辆在非铺装路面行驶时会持续承受低频振动，船舶航行时也会受到主机运转带来的持续震颤，空的塑料箱如果没有加强筋，长期受振动会出现侧壁蠕变，内部电芯的压紧力下降，极板在壳体里出现窜动，严重时会磨破极板绝缘层导致内部短路。加强筋的走向顺着振动载荷的传递方向布置，把电芯的重量均匀分散到箱体底部的安装支撑面上，避免局部应力集中。箱体顶部的凸起结构对应电芯的注液盖、汇流排避让空间，两端的异形凸台是端子引出区域，建模时特意保留了端子周边的下沉空间，实际装配时这里要安装绝缘护罩，预留的间隙能保证接线端子拧螺栓时工具不会磕碰到壳体，也给正负极之间的绝缘隔板留出安装位，避免金属工具意外搭接造成短路。

　　安装边界方面，这类大电池箱的底部是平整的支撑面，配套的固定方式一般是两根金属压条横跨箱体顶部，两端通过减震胶垫固定在车架/船体的安装支架上，建模时还原的箱体外形尺寸可以直接用来校核安装支架的跨距：压条不能压在箱体顶部的薄弱区域，必须落在侧壁对应的支撑筋正上方，否则拧紧固定螺栓时会把箱体顶面压变形，甚至挤裂内部的电芯外壳。箱体四周要预留的间隙也有明确要求：和周边金属车架的距离不能小于15mm，防止车辆运行中箱体晃动和金属件摩擦磨破外壳；和发动机排气管这类热源的距离要大于200mm，铅酸电池的适宜工作温度在15到35摄氏度，长期受高温烘烤会加速电解液蒸发，让电池寿命缩短30%以上；端子朝向的一侧要留出至少80mm的操作空间，方便后续更换电池时拆装接线端子、测量电压，不用把整个电池箱从支架上完全拆下来。

　　设计思路上，这个箱体没有做多余的异形曲面，所有棱角都做了圆角过渡，一方面是注塑工艺的要求——尖角位置会出现应力集中，注塑冷却时容易产生缩痕，使用中受冲击也容易开裂；另一方面是安全考虑，车辆维护时操作人员在底盘周边作业，圆滑的边角不会划破线缆绝缘层、也不会划伤检修人员的手臂。箱体侧面的凹槽结构既是搬运时的手持位，也可以作为线束固定的卡位，配套的扎带可以顺着凹槽把主供电线缆固定在箱体侧壁，避免线缆悬空晃动、和周边运动部件摩擦。和金属电池箱相比，工程塑料材质本身绝缘性更好，不需要额外在箱体内壁铺绝缘胶板，重量也比同尺寸钢制箱体轻40%左右，对车载场景的轴荷分配、船舶的载重控制都更友好，同时塑料材质耐电解液腐蚀，即使电池使用后期出现少量电解液溢漏，也不会像金属箱体那样快速被腐蚀锈穿。

　　在三维建模过程中，所有外形尺寸都按照实物的竣工测量值还原，包括安装耳的位置、端子凸台的高度、底部加强筋的凸起厚度，把这个模型导入整车装配体后，可以直接完成静态干涉检查、维修工具空间校核、线束走向模拟，不用等实物电池样件到位再开展布置工作，能大幅缩短底盘电气系统的设计周期。
