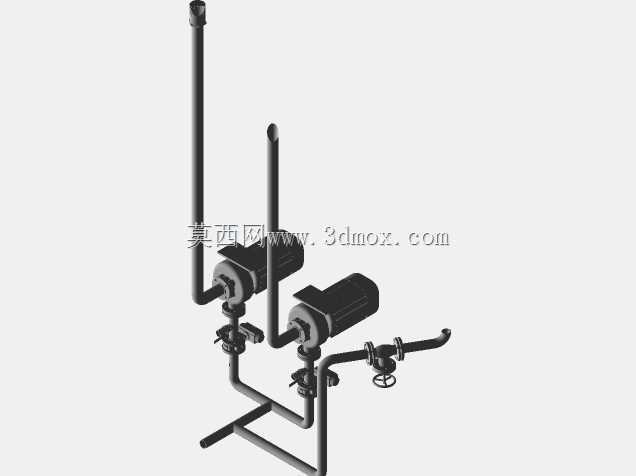

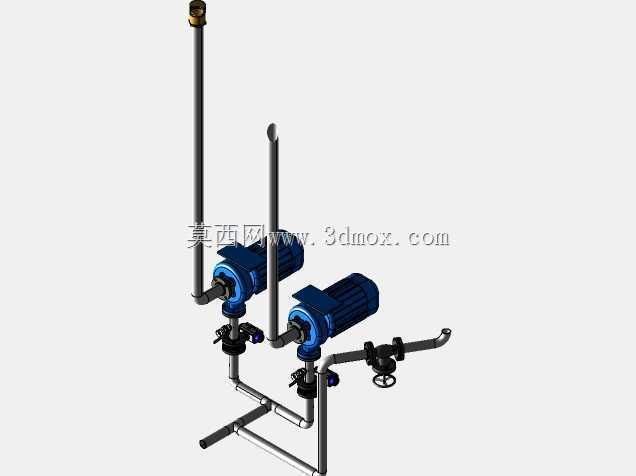

集水坑双泵联动排水管路总成

　　这套集水坑双泵排水管路总成，是地下空间排水系统里最常见的一用一备冗余配置，整套结构把两台卧式离心泵、进出口管路、控制阀门、共用底座支架整合为一体，在三维建模阶段就把现场安装的所有干涉点、操作空间、检修边界全部核对完毕，避免现场施工时出现管路碰墙、阀门手轮无法转动、泵体吊装空间不足的常见问题。从实际应用场景来看，这类总成普遍部署在地下车库、地下设备机房、人防工程、地铁站厅、工业厂区地下管沟的集水坑周边，负责把坑内汇集的渗漏水、消防废水、地面冲洗水加压提升到市政排水管网，双泵配置的逻辑是日常单泵运行即可应对日常渗水量，当暴雨进水量骤增、单泵排水量不足，或是运行泵出现故障时，备用泵自动联锁启动，不会出现集水坑溢水倒灌的情况，

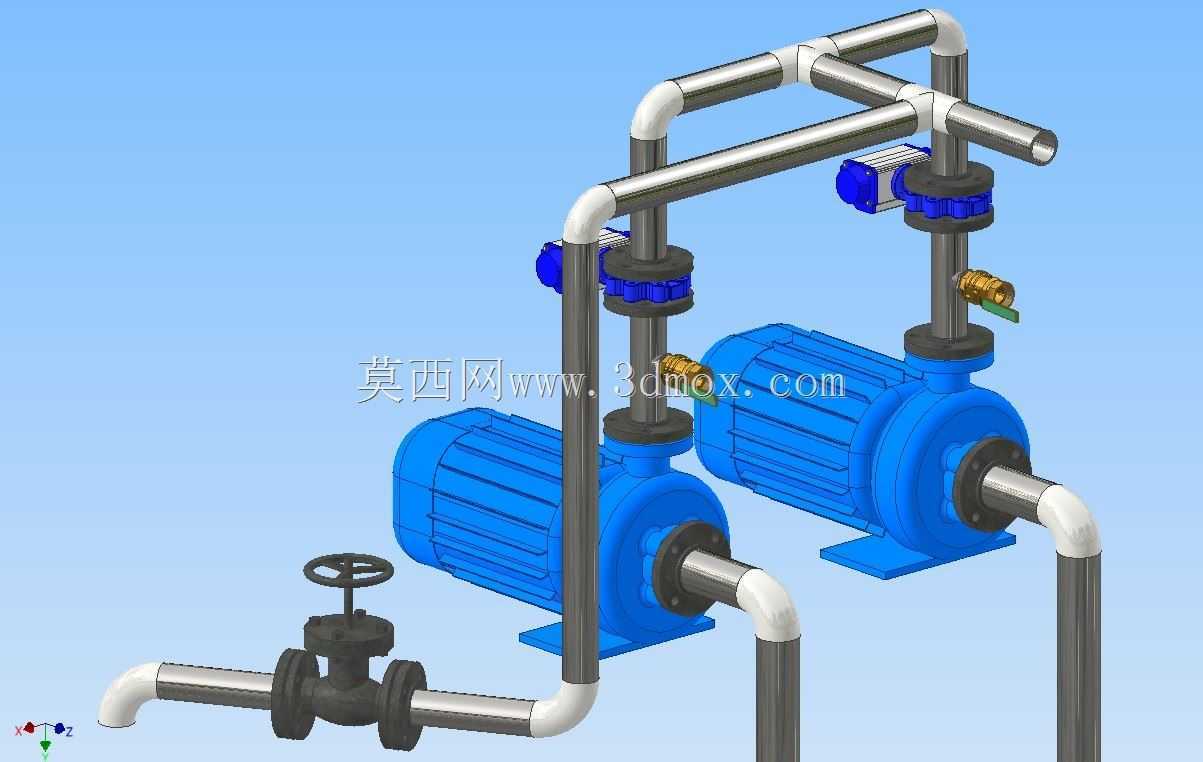

　　完全满足地下排水系统的可靠性要求。整套结构的设计思路优先考虑运维便利性，两台泵的出口端分别配置了止回阀和检修闸阀：止回阀的作用是泵停止运行时，阻断出口侧管路里的存水倒流，避免高压水反向冲击泵体叶轮，导致水泵反转损坏密封件；闸阀则在单台泵需要拆检时，可以单独关闭该泵的进出口通路，不用排空整个排水立管的存水，大幅缩短检修时长。管路走向设计上，两台泵的出口管路最终汇合到同一条排水干管，干管末端配置带手轮的截止阀，入口侧的管路从集水坑吸水口延伸至泵体入口，所有弯头都采用大曲率半径的煨弯或标准冲压弯头，减少管路局部水头损失，降低水泵的无用扬程损耗。共用底座支架采用型钢焊接框架结构，框架的支撑腿直接落地固定在集水坑旁的混凝土基础面上，

　　横向连系梁把两台泵的安装位连为整体，既可以抵消水泵运行时的振动，避免管路长期受振动出现焊缝开裂、法兰漏水，也能保证两台泵的同轴度、管路接口的位置精度，现场安装时只需要把整套总成吊装就位，对接吸水口和排水立管的法兰即可，不用在现场逐段拼装配管。从外形安装边界来看，整套总成的竖向最高处是两根向上延伸的排水立管，立管顶端预留法兰接口，方便和上层排水干管对接，横向最大宽度覆盖两台泵的电机外轮廓，设计时在每台泵的电机侧预留了不小于电机长度的抽芯检修空间，不需要拆解管路就能完成电机轴承、机械密封的更换；所有阀门的手轮操作位都朝向巡检通道侧，手轮距离地面的高度控制在人体站立操作的舒适区间，不需要攀爬或借助额外工具就能完成阀门开闭操作。

　　建模过程中所有管路的公称通径、法兰螺栓孔分布、阀门结构长度、泵体的安装孔位都完全按照工程实际尺寸绘制，支架的型钢规格、管路壁厚也和现场施工选型保持一致，既可以直接用来生成管路预制加工图，也能在BIM管线综合阶段核对和周边风管、电缆桥架、消防管道的层间间距，提前排查碰撞问题。双泵的布局采用错位排布，避免两台泵的电机、管路互相遮挡，吸水侧的管路分别设置独立的吸水口，不会出现两台泵同时运行时抢水、气蚀的问题，管路最低点预留排污泄水口，在系统长期停用或者冬季防冻时，可以排空管路内的存水，避免积水冻裂管壁。
