双螺杆泵转子轴结构三维造型

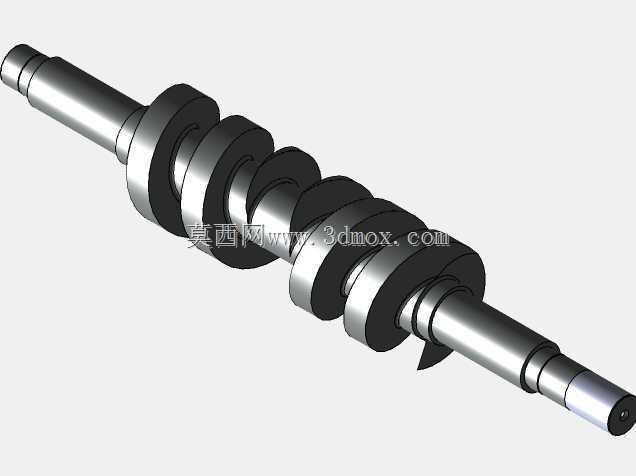

　　该造型围绕双螺杆泵内部核心转子轴展开，重点还原两根螺杆在泵腔中的啮合关系、螺旋型面走向、轴段过渡以及与衬套腔壁之间的配合边界。双螺杆泵属于容积式输送设备，常见于原油转运、成品油装卸、重油循环、船舶燃油供给、化工介质输送以及含气含杂质流体处理等场景。其工作过程并不依赖高速离心作用，而是通过两根同步反向旋转的螺杆，在螺旋槽与泵体内壁围成的连续腔室中形成封闭容积，随着转子转动，介质从吸入端被平稳推移至排出端，因此流量脉动小、自吸能力强，对黏度变化较大的液体具有较好适应性。

　　从结构设计角度看，螺杆轴不是普通传动轴，而是将输送型面与支承轴段整合为一体的关键零件。螺旋曲面的导程、齿顶圆弧、齿根过渡、啮合间隙和轴向长度，直接决定泵的排量、容积效率、噪声水平以及磨损寿命。模型中可以看到螺杆型面沿轴向连续展开，齿顶与腔体内壁保持微小径向间隙，两根螺杆的螺旋轮廓在中央区域相互嵌入，但实际运行中依靠同步齿轮保持非接触或轻接触状态。这样的布置既能避免金属型面直接咬合造成拉伤，又能限制介质从排出侧回流至吸入侧。

　　在泵腔内部，吸入端通常布置在螺杆螺旋槽开放程度较大的一侧，介质进入齿间空间后，被螺旋推进带向压力端。随着啮合点沿轴向移动，相邻腔室依次封闭并迁移，输出流量相对连续。与单螺杆泵相比，双螺杆结构可通过左右旋向配对实现轴向力部分平衡；与齿轮泵相比，其输送腔室更长，对高黏度介质和含微小颗粒介质的适应性更强。设计时需要重点校核螺杆外径、根径、导程、螺旋头数与泵腔长度之间的关系，这些参数共同影响理论排量。排量估算通常以螺旋槽截面积、导程和转速为基础，再结合容积效率修正；在高黏度工况下，回流损失降低，但机械摩擦和吸入阻力会增加，因此转速选择往往比清水泵更低。

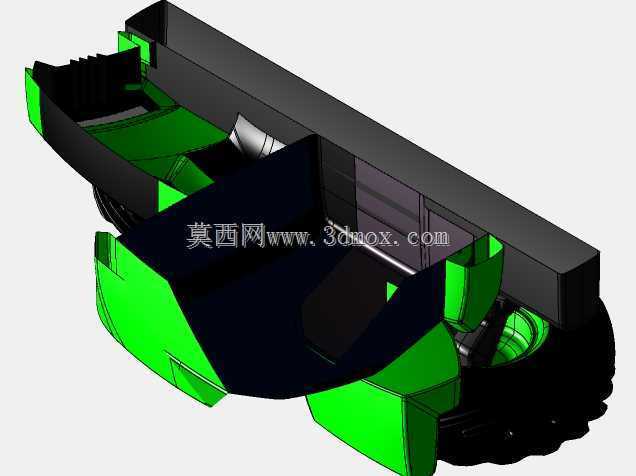

　　外形与安装边界方面，转子轴需要在有限泵壳长度内完成吸入、输送、增压和排出全过程。轴端伸出位置要兼顾联轴器或齿轮箱连接，支承轴颈需与轴承、机械密封或填料密封形成明确配合段。螺杆工作段外圆与衬套之间的间隙不能按普通转动副随意放大：间隙过小，热膨胀和杂质进入会导致擦碰；间隙过大，则高压侧回流增加，低黏度介质下效率下降明显。模型剖切表达能够直观显示黑色泵体、绿色衬套或腔体型面与银色螺杆轴之间的空间层次，便于检查螺旋齿顶是否与内壁干涉、啮合区是否存在异常重叠、端部流道是否有突变台阶。

　　实际工程建模时，螺杆型面通常不能只用简单拉伸或扫描替代，需要依据共轭轮廓建立螺旋曲面，并在两根转子之间进行装配级干涉检查。轴肩、圆角、退刀槽和密封段位置也要结合加工工艺处理：螺旋面粗糙度影响摩擦损失，齿根圆角影响应力集中，轴颈硬度和表面处理影响轴承与密封寿命。对于输送重油、沥青、聚合物原料或含砂介质的泵，还需在吸入侧预留足够进料空间，避免高黏度物料填充不足造成气穴和振动。

　　该类零件的三维价值在于把抽象的螺旋啮合关系转化为可检查的空间结构。结构工程师可据此评估腔室封闭路径，选型人员可判断转子长度和轴端布置是否适合现有泵体，加工人员则能据此理解型面加工、余量控制和装配间隙的重点。整体造型突出螺杆泵转子轴在输送设备中的功能本质：以连续螺旋腔实现介质稳定推移，以精密啮合和边界间隙保证效率与可靠性。
