外啮合齿轮泵液压动力输送结构

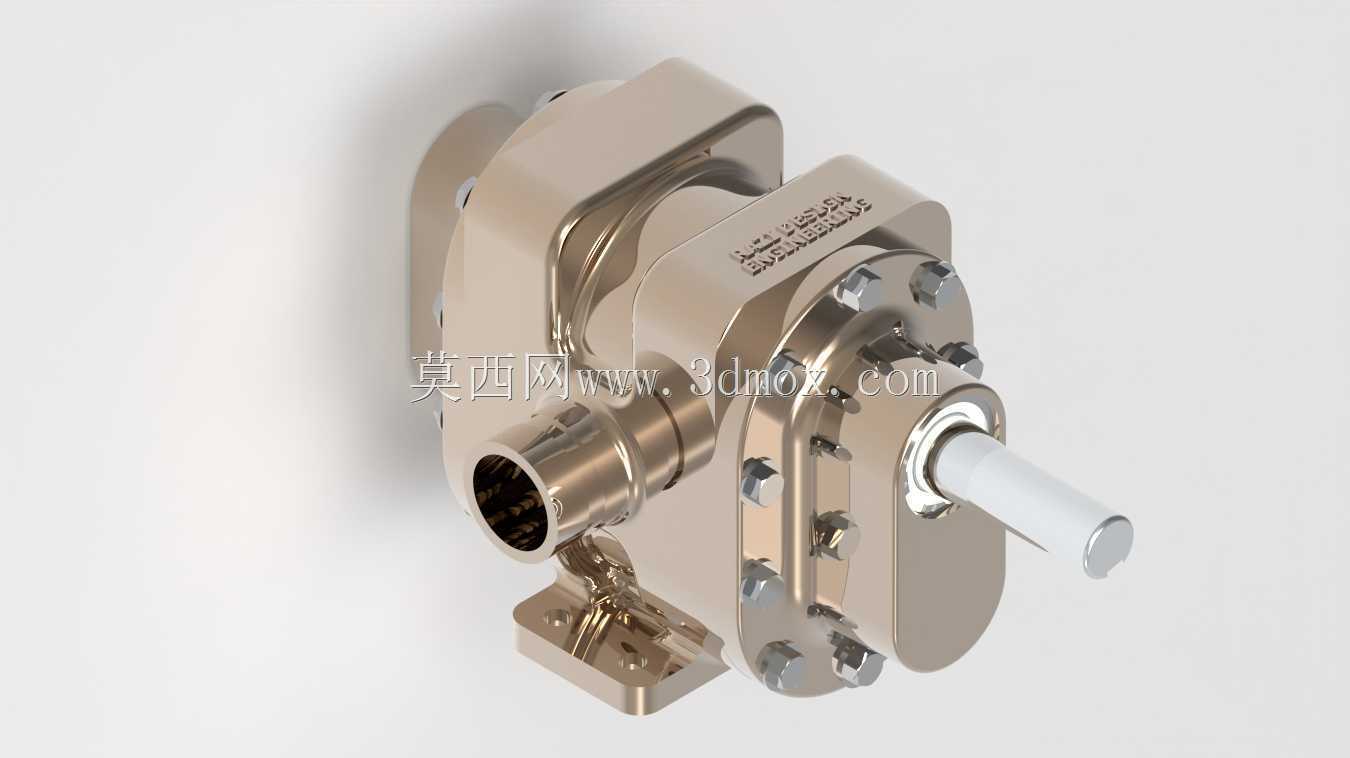

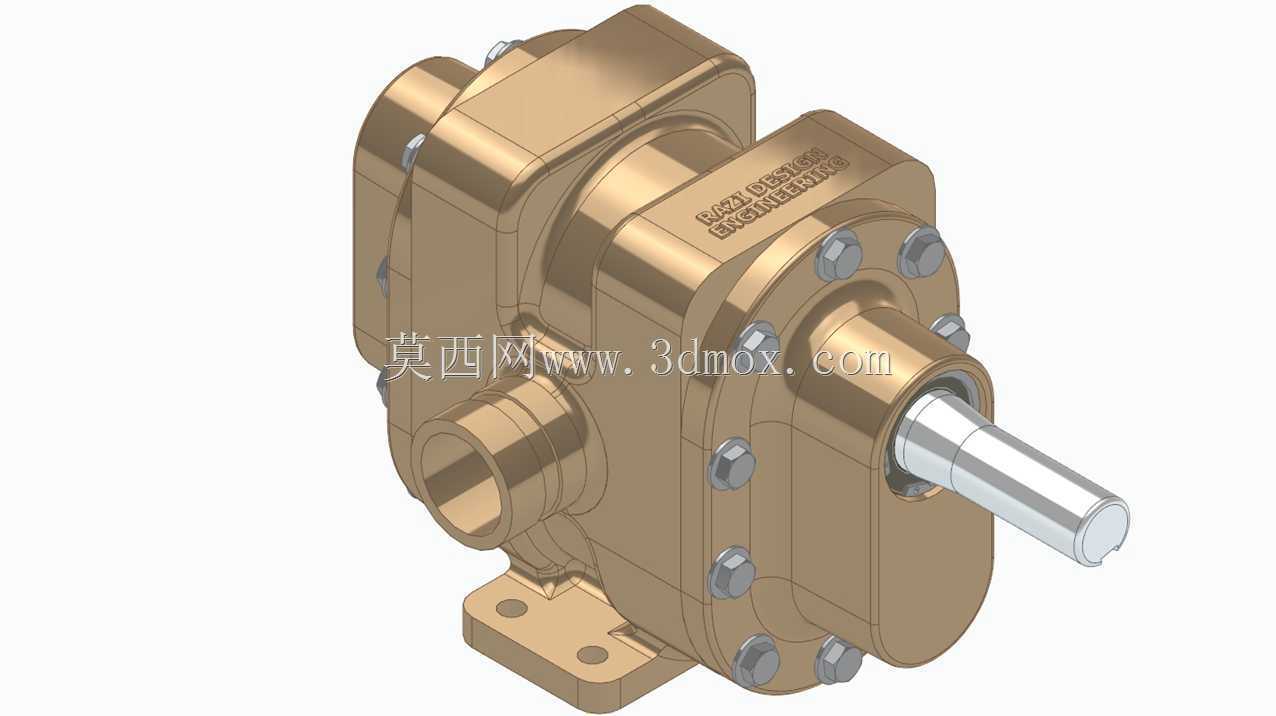

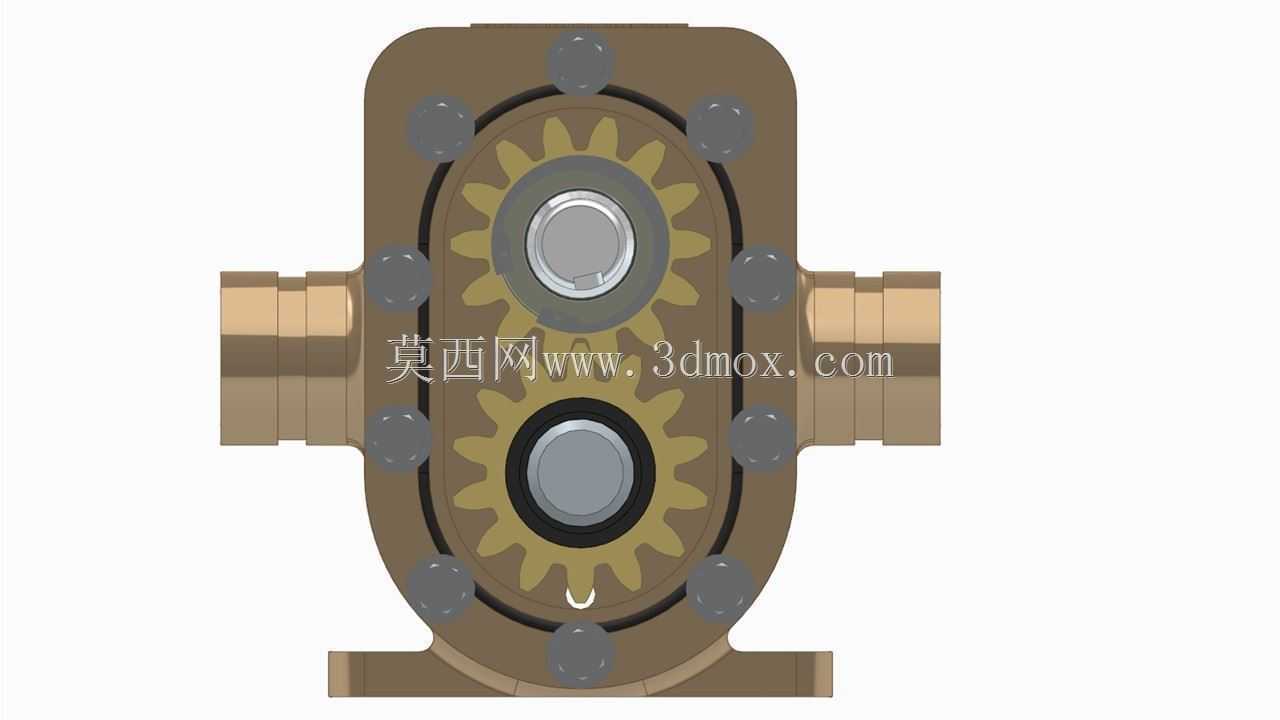

　　这套外啮合齿轮泵结构围绕低压至中压液压系统的动力输送需求展开，泵体采用剖分式壳体布局，内部容纳一对参数一致、齿向相反的直齿圆柱齿轮，主动齿轮通过伸出端轴段连接电机或联轴器，从动齿轮由啮合齿面带动同步反向旋转。在实际液压站、润滑系统、小型工程机械供油回路中，齿轮泵依靠齿腔容积变化完成吸油与压油：齿轮脱开啮合的一侧形成局部负压，油箱内油液在大气压作用下进入齿谷，随齿轮沿泵体内壁旋转至压油侧，两齿轮逐步进入啮合，齿谷空间被轮齿占据，油液被强制挤压进入排出管路。

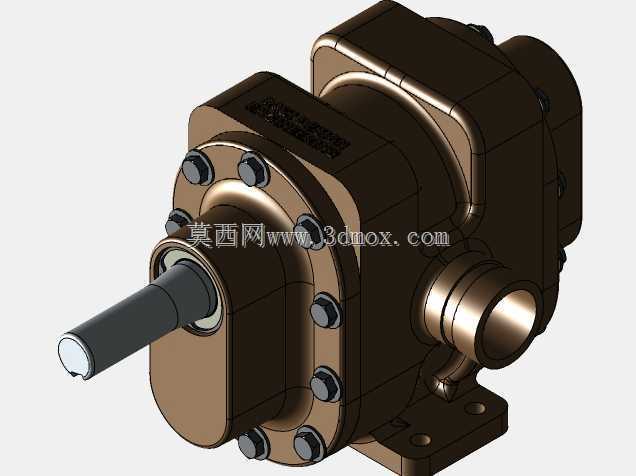

　　从结构设计思路看，直齿外啮合方案结构简单、零件数量少，加工与装配成本低，对油液清洁度的容忍度相对叶片泵更高，适合润滑供油、冷却循环、固定式液压站等连续运行场景。模型中泵体两侧设置VicTAulic沟槽式接口，可配合沟槽卡箍快速完成吸入管与排出管连接，相比传统法兰连接减少了螺栓对位工作量，在空间紧凑的设备内部管路布置时更便于拆装维护。泵体与端盖之间通过定位销保证同轴度，螺栓沿壳体周边均布，压紧后控制齿轮端面与侧板间隙，间隙过大将导致内泄漏增加、容积效率下降，间隙过小则会在热态运行时出现端面摩擦甚至抱轴。

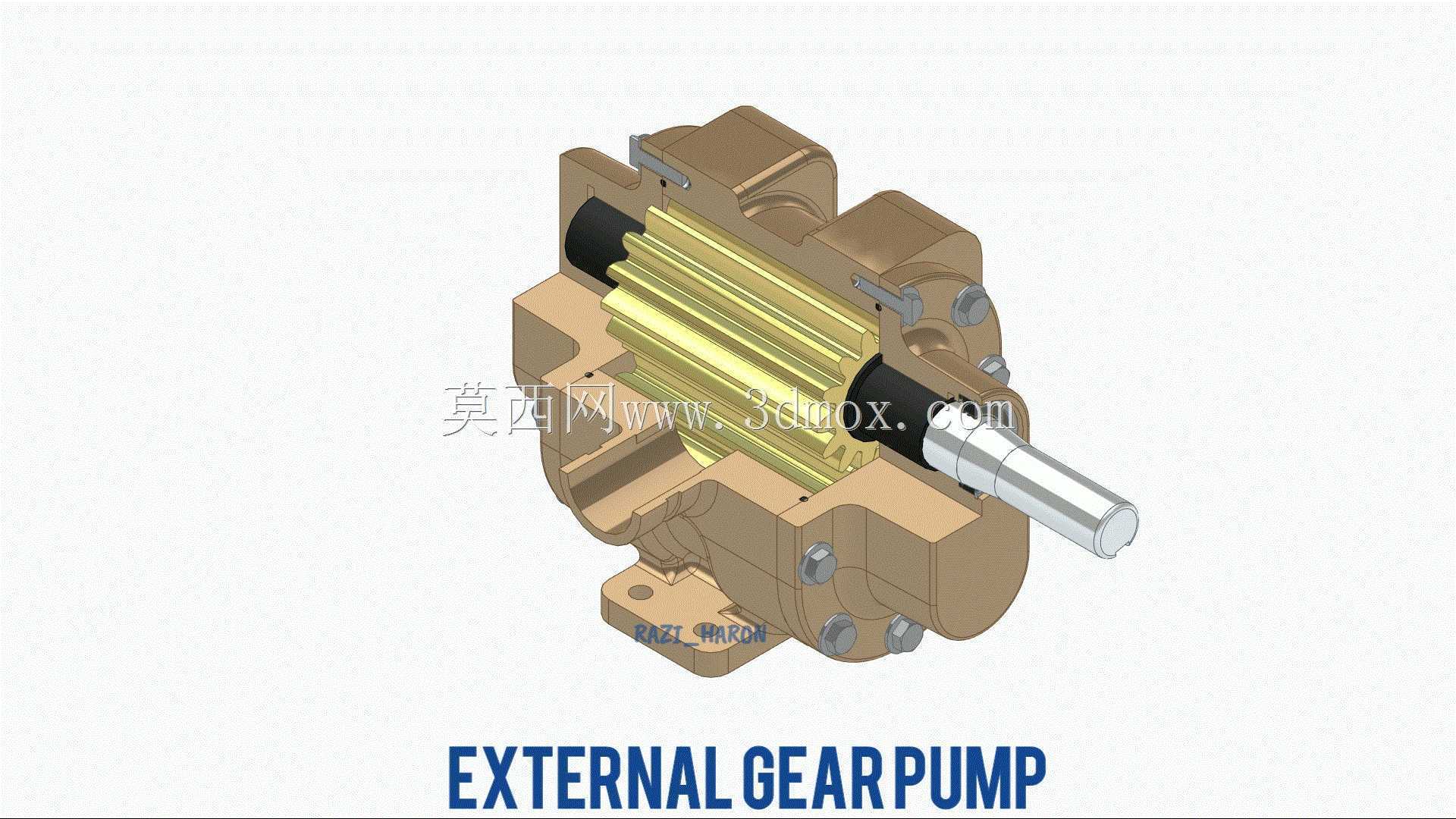

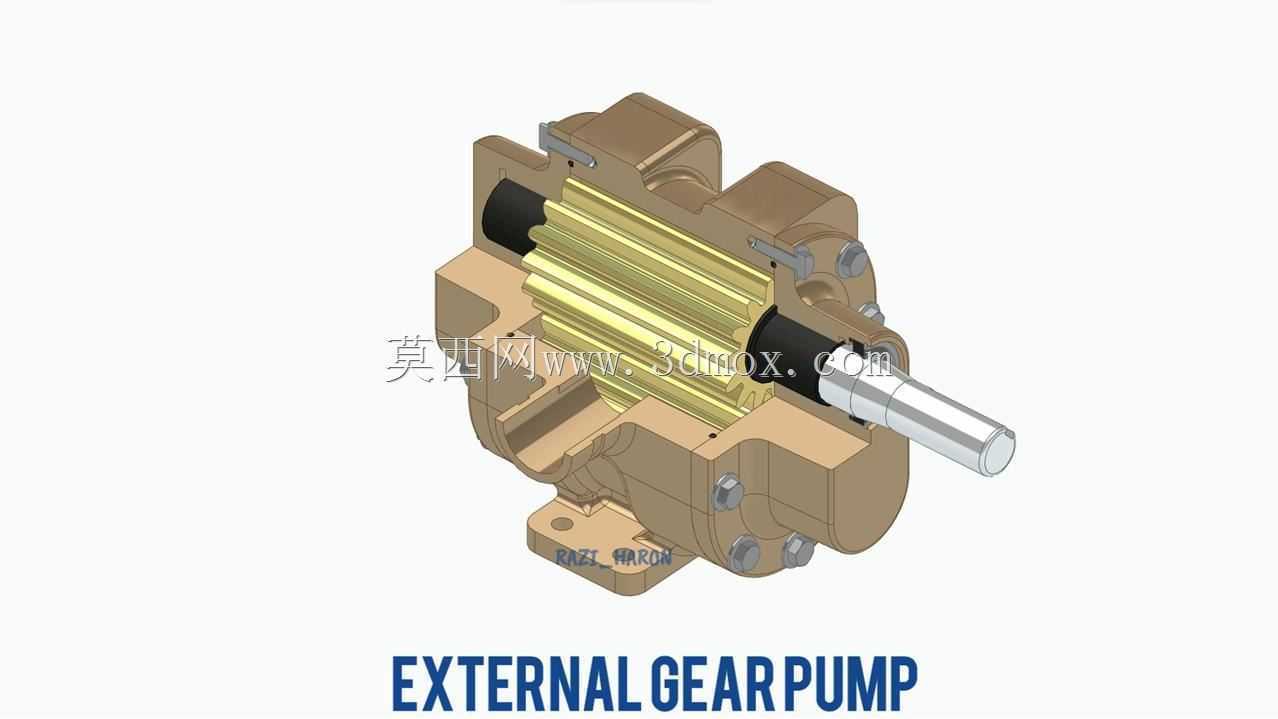

　　齿轮轴两端设置滑动轴承支撑，轴承孔与泵体孔一次镗孔保证同轴，主动轴伸出端布置密封件，防止压力油沿轴向外漏。模型在泵体下部预留排水孔结构，实际使用中需搭配堵塞封堵，该孔可用于长期停机后排空泵腔内积液，避免低温环境油液冷凝水积存锈蚀齿面，或在检修冲洗后快速排出残留清洗液。选型布置时需要优先确认轴伸高度、进出油口中心距与安装脚孔位边界，泵脚支撑面应与电机安装基准保持共面，联轴器处需预留不小于十倍轴径的拆装空间，吸油侧管路应尽量短并减少弯头，避免吸油阻力过大引发气蚀。

　　针对更大排量、更高压力等级的应用，直齿齿轮泵的困油现象与流量脉动会带来噪声和振动问题，工程中常改用斜齿或人字齿轮结构，斜齿重合度更大，啮合过渡更平稳，可降低NVH表现并延长轴承寿命，但斜齿轮会产生轴向力，需要配对使用或增设止推结构。本模型呈现的直齿方案更偏向教学演示与中小功率供油单元，壳体外形轮廓、加强筋位置均围绕承压刚性设计，进出油口沟槽尺寸匹配标准卡箍管径，安装时吸入管管径不得小于泵入口通径，压油侧需配置溢流阀限定最高工作压力，防止堵转时壳体超压。整体结构完整表达了外啮合齿轮泵从齿轮啮合、轴系支撑到壳体接口、安装固定的全部核心要素，可作为液压回路动力单元设计、泵类结构教学参考以及相近排量齿轮泵改型设计的基础参照。
