12V双头直动式水路电磁阀结构设计

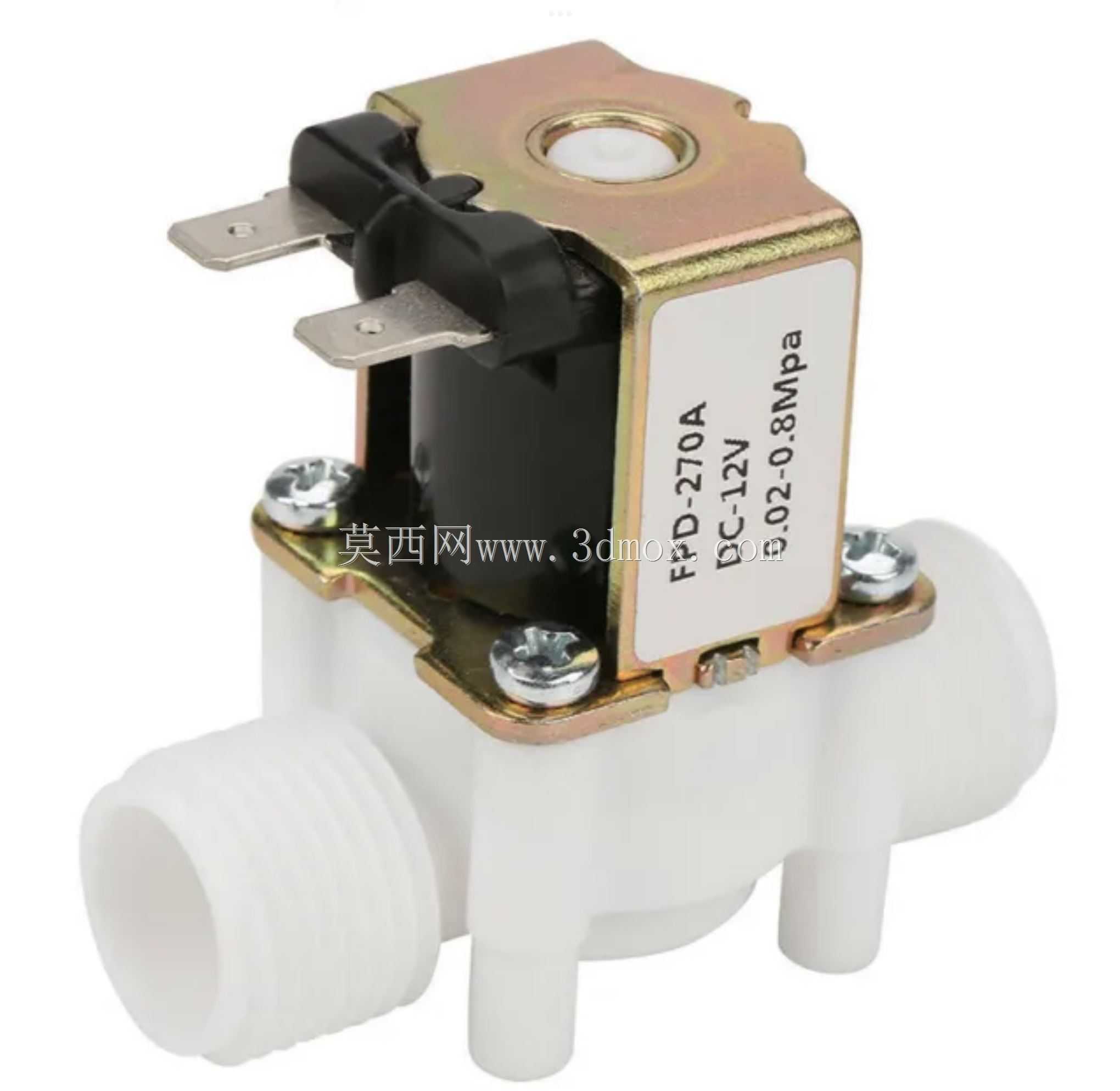

　　该款电磁阀为小型低压流体控制元件，采用双通路上下对称布置的直动式结构，整体集成电磁驱动线圈、阀座安装支架、两组快插流体接口，在小型净水设备、饮品售卖机、桌面水循环装置、小型加湿设备中承担水路通断切换的执行功能。

　　从实际使用场景来看，这类阀件不需要外接高压气源，直接由12V直流供电驱动，通电后线圈产生电磁吸力带动内部阀芯动作，切断或者导通对应水路，断电后依靠内置弹簧复位，回到常闭或者常开的初始状态。双路独立的接口设计可以同时控制两条水路的通断，也可以在单路设备里作为进水、出水双向截止使用，相比单头电磁阀减少了整机里阀件的安装数量，也压缩了管路排布占用的空间。

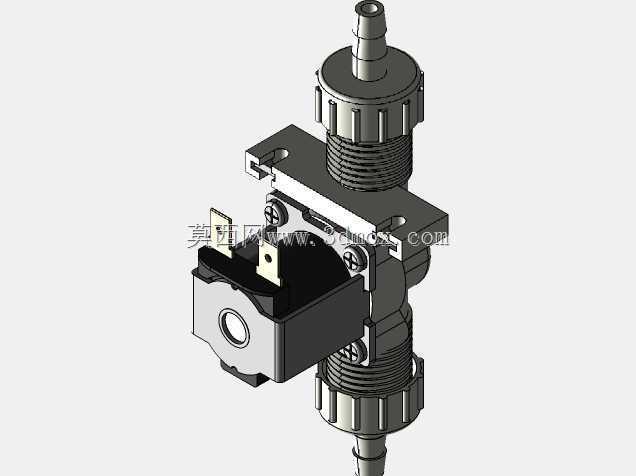

　　结构设计上，电磁驱动部分布置在阀体侧方，黑色塑封线圈外壳预留了两个插片式接线端子，端子间距符合常规低压接插件的适配标准，接线时不需要额外焊接，直接插装对应端子座即可完成电气连接，线圈外壳上的定位圆孔也可以在装配时辅助对位，避免接线后线圈出现周向转动。阀体中部的金属安装支架是整机固定的核心边界，支架上开设了两个沉头安装孔，孔位间距适配常规小型设备的阀组安装板，装配时可以从正面穿入螺丝将整个阀件锁附在设备钣金或者塑料安装面上，支架同时承托上下两组阀头，把线圈工作时产生的轻微振动直接传递到安装基体，避免管路随阀件动作出现晃动。

　　上下两组流体接口采用带多道环形防滑筋的宝塔式快插结构，接口外径适配常见的软质输水软管，装配时把软管直接推过筋位，环形筋会咬入软管内壁，不需要额外打胶或者加装喉箍就能在低压工况下实现可靠密封，拆卸时也可以直接拔下软管，方便后期维护更换。阀体中部的螺纹调节段采用多道梯形外螺纹设计，配合端部的滚花锁紧螺母，可以在小范围内调整阀件的安装轴向位置，适配不同厚度的安装面板，滚花外圈的防滑齿在徒手拧动锁紧螺母时可以提供足够摩擦力，不需要借助扳手就能完成预紧。

　　安装边界方面，整个阀件的最大外轮廓由侧方线圈和上下伸出的流体接口决定，接线侧需要预留至少端子插拔的操作空间，上下两个宝塔接口需要预留软管弯曲的走向空间，避免软管弯折角度过大出现截流；安装支架的两个固定孔的同轴度在建模时已经和阀体主轴线做了约束，装配后阀件不会出现偏斜，管路对接时不会产生额外的安装应力。建模过程中完整还原了线圈塑封外壳的分型线、金属支架的折弯边角、阀体螺纹的牙型细节、接口处的拔模斜度，所有配合面的间隙都按照实际注塑件、机加工件的公差预留，导入装配环境后可以直接完成管路干涉检查、安装孔位对位，也可以用来模拟阀件动作时周边管路的运动空间，排查整机布局里的装配冲突。这类小通径电磁阀的工作压力普遍在低压水路区间，流道孔径针对小流量输水场景设计，流道转折处做了圆滑过渡，减少水路里的压损，也避免水中残留的杂质在拐角处堆积造成阀芯卡滞。
