三通式可调流量控制阀三维结构

　　该三通式流量控制阀主要用于液压与润滑系统中对支路流量进行连续调节，常见于小型液压站、试验台、冷却润滑回路以及需要按负载分配油液的设备中。阀体采用侧向三通布置，主通路与调节通路集中在同一铸件本体上，可在有限安装空间内完成进油、出油和旁通控制，减少管路弯头和额外接头数量。实际选型时，这类阀多用于中低流量区间，对执行元件速度、润滑点供油量或测试回路流量进行精细限制；其调节过程不依赖频繁换向，而是通过顶部手轮改变内部节流开口面积，从而获得较稳定的流量特性。

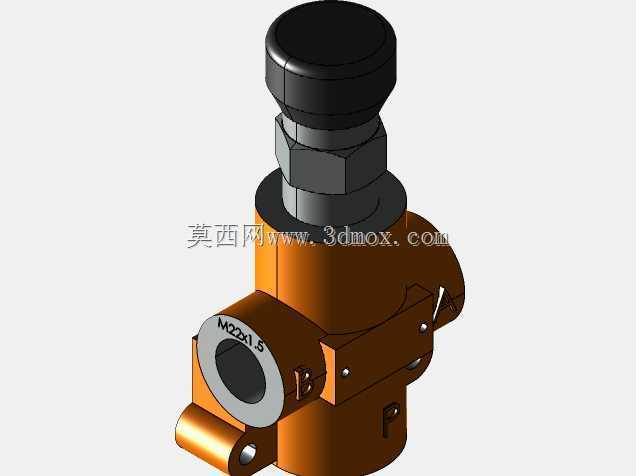

　　从结构设计角度看，模型完整呈现了阀体、调节手轮、锁紧螺母、接口法兰面及紧固螺钉等关键部位。顶部黑色旋钮为操作件，直径相对较大，便于在带压状态下用手旋转；旋钮下方设置六角锁紧结构，调节到位后可锁定开度，避免设备振动造成设定值漂移。阀体中部的阶梯圆柱段承担阀芯导向和行程限位作用，内部通道需要与调节锥面或柱塞形成配合，因此同轴度、表面粗糙度和密封面位置都是建模与加工时需要重点控制的内容。橙色阀体部分外形并非简单方块，而是围绕流道进行壁厚过渡，既保证承压能力，也避免局部材料堆积。

　　接口设计采用M22×1.5细牙螺纹连接，三个接口沿阀体不同方向布置，适合钢管、扩口管或接头体直接装配。细牙螺纹的优势在于螺距小、自锁性较好，配合密封垫圈或管接头端面密封后，可在中高压工况下降低泄漏风险。模型中接口端面保留了平整密封面和螺纹起始位置，周边螺钉孔、定位小轴及卡板结构也有体现，这些细节在三维装配时直接决定管路走向、扳手空间和维护可达性。进行设备布置时，不能只核对阀体本体外形，还应预留手轮旋转空间、接头拧紧空间以及拆卸阀芯时所需的轴向距离。

　　流道设计上，三通阀需要兼顾直通流量与调节流量之间的相互影响。阀体内部转折处若过于尖锐，容易产生局部涡流和压力损失；若过渡过大，则会增加阀体体积和铸件重量。该结构在外观上可以看到流道入口处采用圆筒形接口与阀体圆滑相接，侧面安装板用于固定阀芯盖板或调节组件，多个小螺钉提供均匀压紧力。工程建模时，应先确定三个接口中心高、螺纹规格和通道直径，再建立内部流道，随后围绕压力等级反推壁厚，并在铸件转角处设置拔模斜度与圆角。顶部调节组件与阀体之间通常需要密封件，模型虽未单独展示弹性体，但装配设计时必须在相应沟槽位置预留密封圈压缩量。

　　安装边界方面，该阀整体呈立式调节、侧向接管的形态，底部和侧面均可作为布置参考。手轮位于最高处，操作方向明确；侧向接口突出于阀体，接管后外轮廓会进一步扩大，因此在液压阀块或油箱附近布置时，应检查管道是否与相邻泵、过滤器或压力表发生干涉。阀体下部的小安装结构可用于辅助定位，但不宜单独承受较大管路载荷，重型管路仍需设置管夹支撑。对于维修频率较高的试验设备，顶部旋钮上方应保留足够空间，便于操作人员观察刻度、锁紧螺母并进行微调。

　　在功能特性上，这种阀强调的是流量设定的稳定性和调节便利性，而不是快速切断。手轮旋转带动内部节流件升降，开度变化可以近似连续控制；锁紧螺母用于固定调节位置，防止工况波动后流量自行变化。三通结构使它在分流、合流或旁路节流场景中更具灵活性，例如同一压力源向两个执行机构供油时，可通过该阀限制其中一条支路的流量，使动作速度达到设计要求。用于润滑系统时，也可按轴承座、齿轮啮合点或冷却点的需油量进行分配。

　　三维建模过程中，最容易忽略的是运动件与固定件之间的层级关系。旋钮、锁紧螺母、阀芯应作为可动或可调部件处理，阀体、接口板和螺钉则按固定件装配；螺纹接口不必在所有位置都建立完整牙型，但密封面、螺纹长度和扳手空间必须准确表达。对于铸件阀体，外观圆角、加强过渡和加工面应区分建模，避免把铸造毛坯面与后期车削面混成同一特征。整体来看，该模型适合用于液压回路演示、阀件选型校核、设备管路布置以及维修拆装教学，能够较直观地反映小型三通流量控制阀从外部操作到接口安装的工程结构关系。
