一立方级滑移装载工作臂铲斗总成

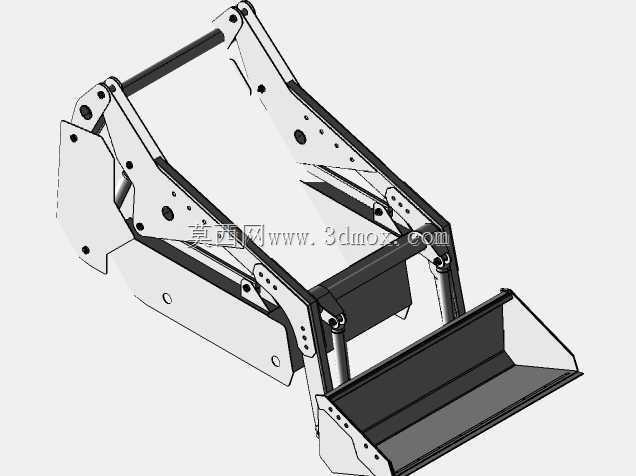

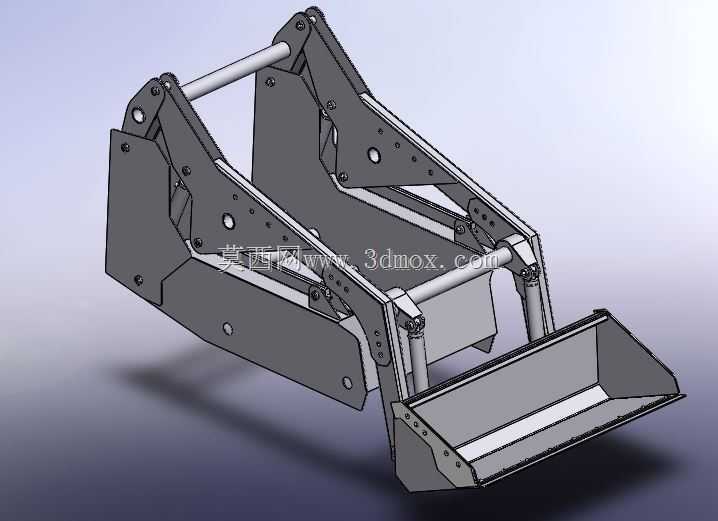

　　在厂区散料转运、车间边角清渣、建筑工地狭小空间回填这类作业里，常规轮式装载机往往受转弯半径限制，无法在巷道、料堆间隙、厂房立柱之间灵活完成铲取、举升、卸料动作，这套滑移转向工作臂总成正是为适配1立方米作业量级的紧凑型滑移设备开发的前端执行结构。整套结构以左右对称布置的举升动臂作为主承载框架，动臂板材采用折弯焊接箱型截面，在控制整体自重的前提下，保证反复举升重载时的抗弯抗扭刚度，避免臂体在偏载铲料时出现侧向扭转变形。前端铲斗通过铰接销轴与动臂下端连接，斗体采用耐磨钢板弯折成型，斗刃部位预留加厚安装边，可根据作业物料属性更换平刃、斗齿或清扫辅具，适配砂石、碎料、工业废渣、袋装物料托盘等不同作业对象。

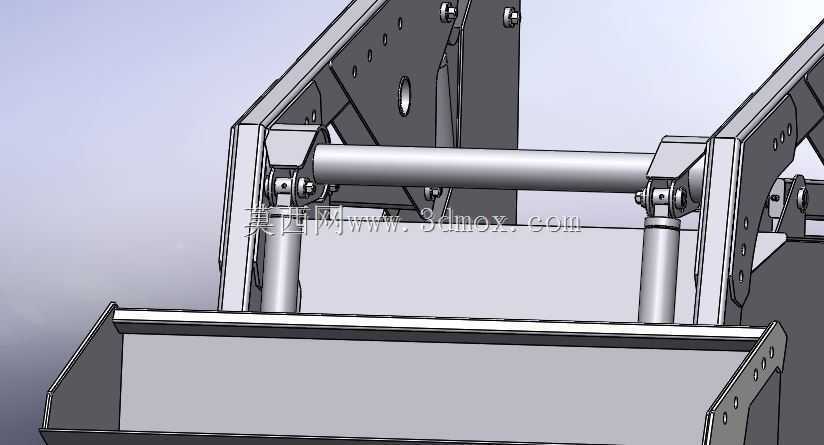

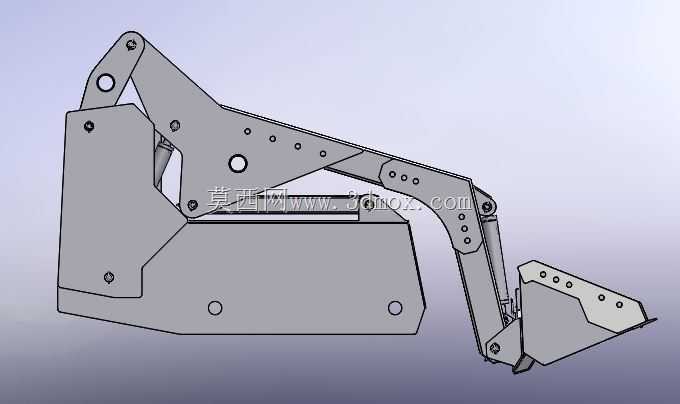

　　液压执行部分采用两组举升油缸与两组转斗油缸分置布局：举升油缸缸筒端铰接在车体前部支座，活塞杆端连接动臂中段铰点，举升过程中动臂绕车体后侧铰接点做近似直线的抬升轨迹，保证铲斗在上升全程不会出现大幅前后窜动，降低驾驶员对位操作难度；转斗油缸布置在动臂内侧，通过摇臂连杆机构驱动铲斗绕前端铰点翻转，连杆铰点的力臂比例经过匹配，在铲斗收斗状态下具备机械自锁趋势，即便液压管路出现瞬时泄压，满载铲斗也不会自动前倾撒料。设计阶段首先从作业边界反推结构尺寸：整机适配1立方米斗容，铲斗额定承载对应散料密度区间覆盖1.2至1.8吨每立方米，动臂最大举升高度满足将物料卸载至常规货运车辆货箱栏板的高度需求，最大收斗角在低位铲取状态保证物料不会从斗后侧洒落，

　　最高位卸料角保证粘性物料也能依靠自重完全卸净。左右动臂之间通过多道横向连接梁焊接为整体框架，连接梁同时作为液压管路的排布固定基座，管路沿臂体内侧走线，避开铲斗翻转、臂体起落的运动干涉区域，所有铰接销轴位置均设计有润滑脂注油通道，轴套采用自润滑耐磨衬套，日常维护时可在车体侧方直接完成注脂作业，无需拆解臂体护罩。安装对接层面，整套工作臂的后侧铰接孔位、油缸支座孔位完全匹配紧凑型滑移车体的前端安装界面，现场装配时仅需依次穿装主铰接销、举升油缸销、转斗连杆销，再对接液压管路快换接头即可完成辅具挂载，无需对车体原有结构进行二次切割焊接。结构校核过程中，针对偏载工况做了单独受力分析：当铲斗单侧斗齿插入料堆受阻时，

　　单侧动臂承受的附加弯矩通过横向连接梁传递至对侧臂体共同承载，避免单侧板材出现应力集中；所有铰点周边均设计有加强筋板，筋板走向沿主受力流线布置，减少焊接应力集中点。实际作业场景中，这套臂架结构除了完成常规铲装卸料，还可通过更换前端属具，完成路面破碎、货叉搬运、场地清扫等拓展作业，动臂的铰点布局预留了属具快换接口的安装空间，无需改动主臂结构即可适配多种快换连接器。外形尺寸方面，臂体收起状态下整体高度低于滑移车体驾驶室顶部，保证设备在低矮厂房、集装箱内部作业时不会发生顶部碰撞，铲斗宽度与车体轮距匹配，铲取作业时斗体两侧不会超出轮胎外缘，在狭窄巷道内进退时无需额外预留侧面避让间隙。
