挖掘机窄幅挖沟斗沟槽作业属具

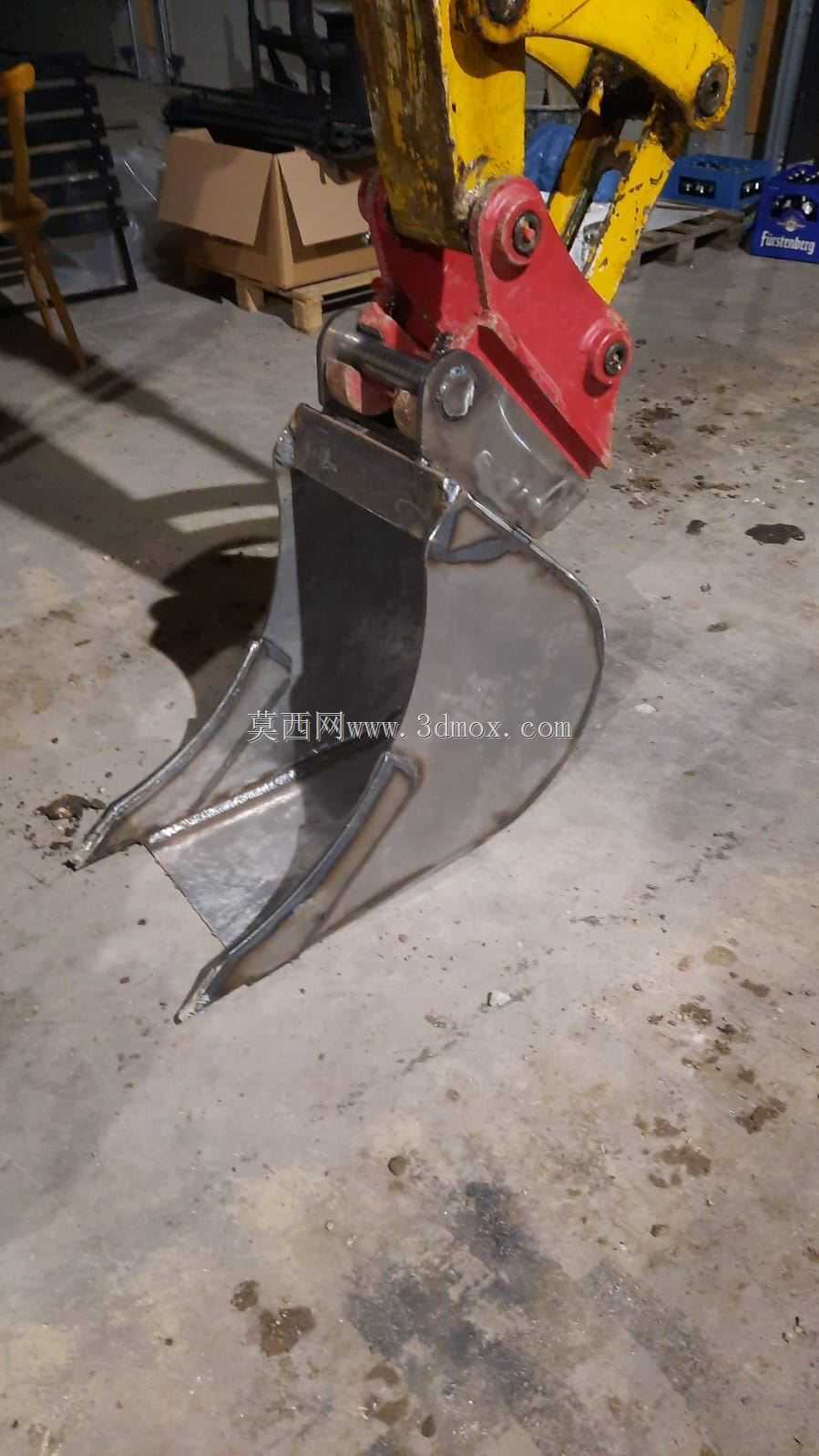

　　该属具属于挖掘机前端工作装置中的窄幅挖沟斗，主要面向市政管网、农田水利、电缆敷设、给排水管线和道路边缘开槽等作业场景。与常规通用铲斗相比，其斗体宽度明显收窄，切削轮廓沿沟槽方向延伸，能够在较小开挖宽度下获得较深的取土空间，减少多余土方扰动，也降低后续回填工作量。现场施工中，这类斗型常用于狭窄管沟、建筑基础边线、绿化带管线以及不允许大面积破坏路面的区域。斗体前部设置平直切削边，作业时依靠斗杆和铲斗油缸的复合动作切入土层，再通过回转和提升完成装土、卸料。窄斗结构使单位切削宽度上的切入力更集中，在黏土、砂土、松散回填土等工况下具有较好的切入效率；对于硬质土层或含石地块，则需要配合斗齿、耐磨边刃或更高吨位主机使用。

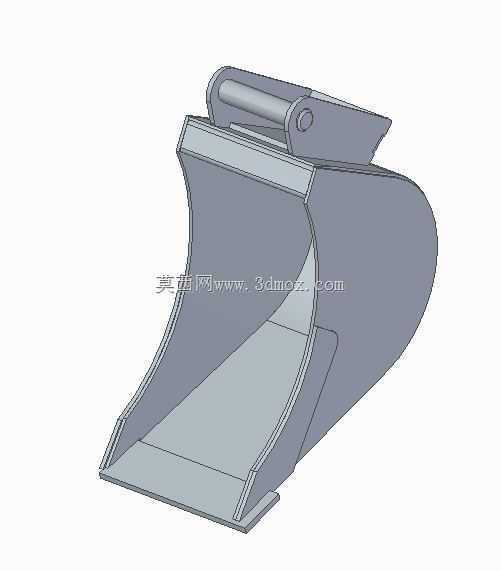

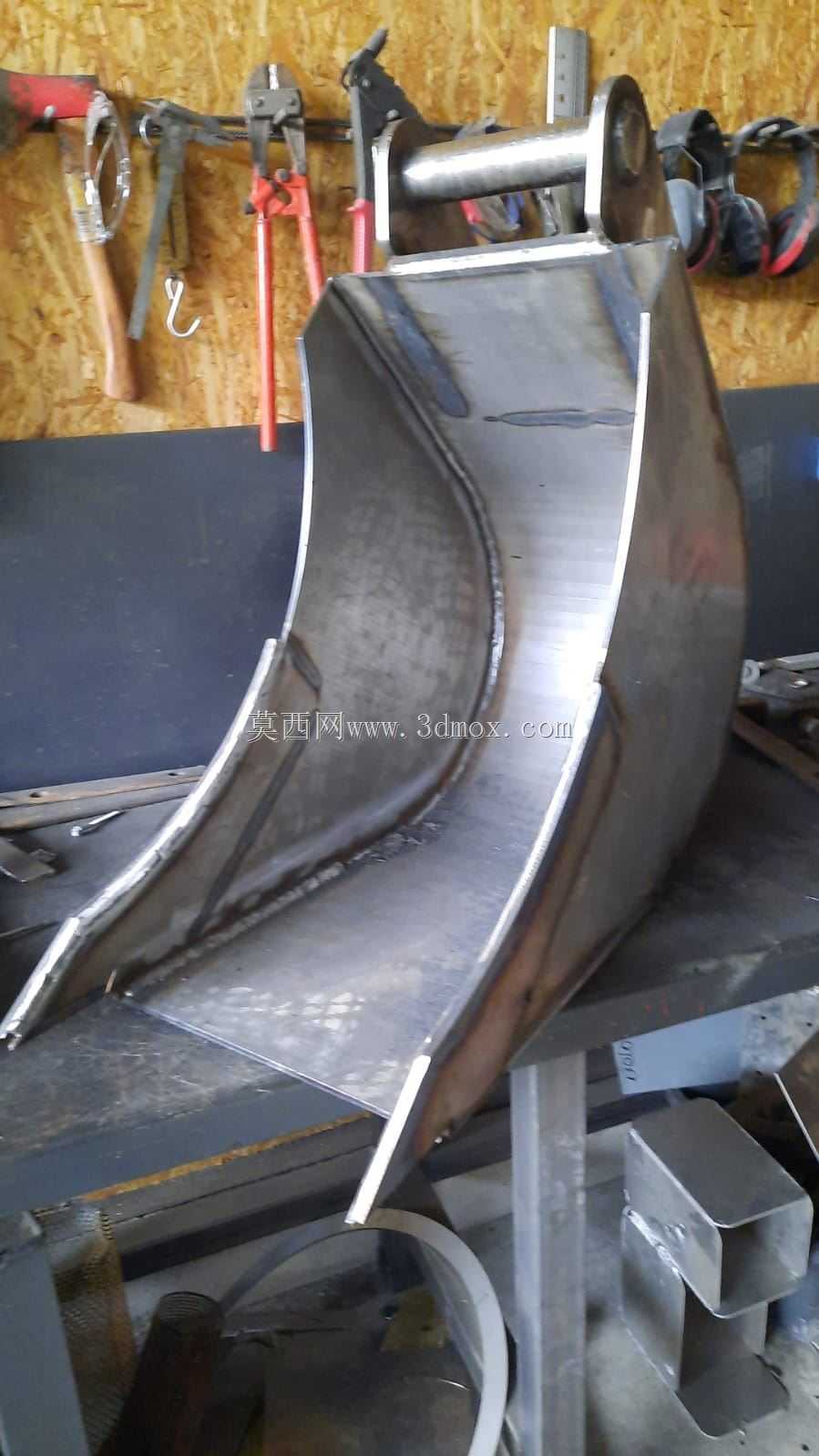

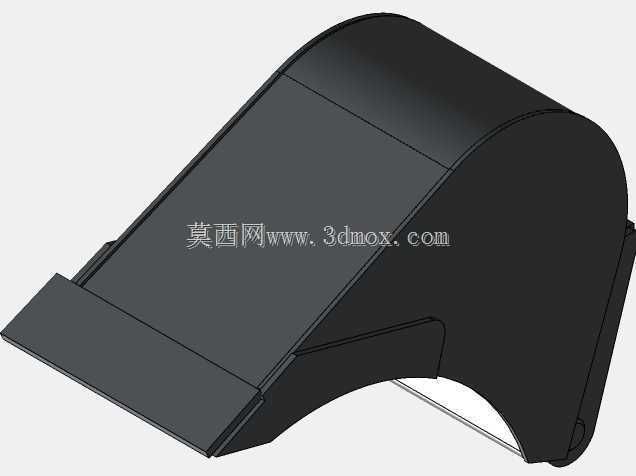

　　从结构组成看，模型完整表达了斗腔、侧刃板、底板、背部加强区、顶部铰接耳板以及销轴安装区域。斗腔采用深而窄的弧形截面，侧板从切削口向背部逐渐过渡，既保证物料在斗内的容纳空间，也避免土壤在提升过程中从两侧大量洒落。底板和侧板相交区域是磨损较集中的位置，实际制造时通常会在刃口、侧底边和底板前端布置耐磨材料或可更换护板。背部曲面与加强板承担挖掘反力，将切削载荷传递到上方铰接点；顶部双耳板间距与主机连杆、摇杆和销轴尺寸相匹配，安装时需要保证同轴度和耳板端面间隙，防止偏载造成销轴异常磨损。

　　设计思路上，该挖沟斗并不是简单缩小通用斗宽度，而是围绕“窄槽、深取、低扰动”重新组织斗形。切削口保持较直的横向边线，有利于形成规整沟底；侧板外侧尽量减少突出结构，可降低斗体在沟内回转和提升时与沟壁刮擦的概率。斗腔后部圆弧决定土体进入后的流动路径，曲率过急会增加卸料阻力，曲率过缓又会削弱斗容和刚度，因此模型中背部与底板之间采用连续过渡，使挖掘时物料能沿内壁滑入斗腔，卸料时也能依靠重力较快脱出。顶部铰接区域的板件厚度、耳板开度和销轴中心位置，需要与挖掘机斗杆端的连杆机构共同校核，既要满足最大挖掘力下的强度要求，也要保证铲斗在收斗和卸料极限位置不与连杆、斗杆发生干涉。

　　外形与安装边界方面，选型时不能只关注斗容，还应核对主机吨位、销轴直径、耳板中心距、斗杆宽度、切削边宽度以及斗齿或刃板布置。窄幅斗虽然提高了线载荷，但斗体过窄会降低整机稳定性，过宽则失去挖沟意义。安装边界需重点检查铲斗在上翻极限时斗背与摇杆的间隙、下翻卸料时斗口与地面的角度、回转时侧板与沟壁的安全距离，以及运输状态下斗体离地高度。若用于城市道路浅层管线，可选择平底直刃形式以获得平整沟底；若用于农田排水或硬质土层，可在前端增加斗齿并加强侧刃。维护层面，销轴和衬套区域需保持润滑，刃口磨损后应及时补焊或更换，侧板若出现局部减薄，应优先在受力焊缝和底边转角处补强，以延长属具在连续沟槽作业中的使用寿命。
