挖掘机动臂斗杆铲斗液压工作臂结构

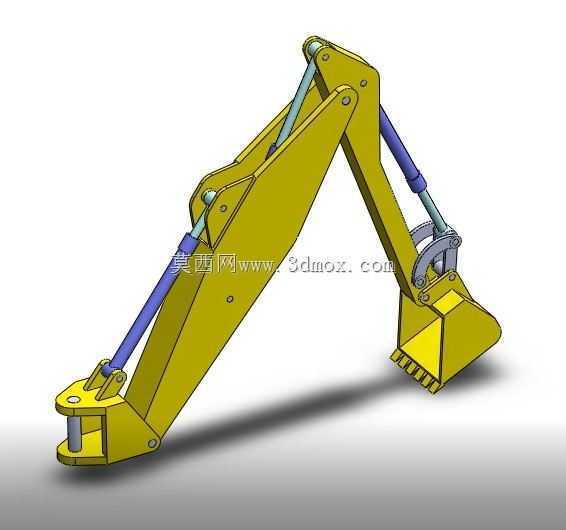

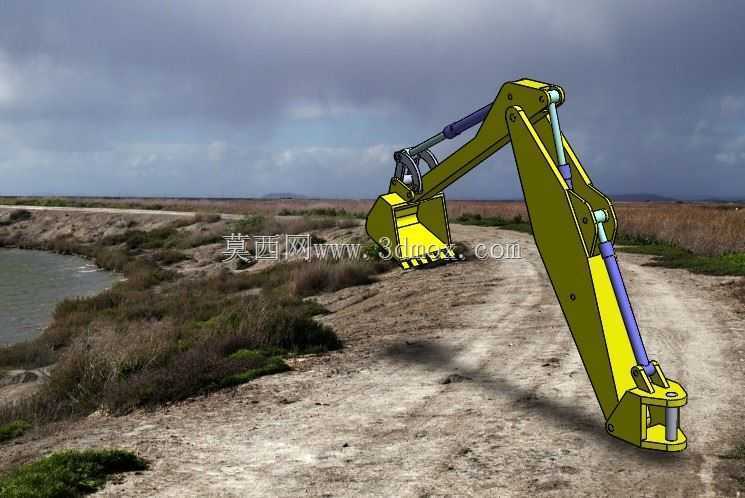

　　这套三维结构围绕小型挖掘设备前端作业装置展开，完整呈现了动臂、斗杆、铲斗以及三组液压执行元件之间的空间装配关系。模型没有停留在外观曲面层面，而是把销轴铰接点、油缸安装耳板、连杆摇臂、铲斗切削边和底部斗齿等关键受力部位逐一表达，适合用于工程机械前端工作装置的结构校核、运动干涉检查和教学演示。

　　从实际作业场景看，该类工作臂主要承担土方开挖、沟槽修整、散料装卸和场地清理任务。动臂负责大高度举升和大范围落幅，斗杆决定挖掘半径与收回行程，铲斗通过摇杆连杆机构完成翻转、切削和卸料。三者并非独立动作，而是依靠液压油缸的伸缩配合形成连续挖掘轨迹：动臂油缸调整整机作业高度，斗臂油缸控制斗杆绕铰接点摆动，铲斗油缸再通过摇臂连杆放大翻转角度，使斗齿能够以较合理的切入角接触地面。

　　结构设计上，长臂主体采用箱型焊接构件的造型思路，侧板外形随弯矩分布逐渐变化，在靠近根部和铰接点区域保留较宽的连接断面，在中段则通过折线轮廓控制重量。销轴孔位是整套装置的核心边界，所有运动关系都围绕这些铰接中心建立。动臂根部与上车平台前端连接，需要承受挖掘反力、偏载力矩和举升冲击；斗杆两端分别连接动臂端部与铲斗铰点，其长度直接影响最大挖掘深度和卸料高度；铲斗背部则同时与斗杆端部、摇杆和连杆形成多杆机构，保证油缸在有限行程内获得足够的收斗角度。

　　液压油缸的布置体现了典型工程机械设计逻辑。缸筒和活塞杆两端均通过销轴连接，安装轴线随臂架姿态变化而转动，避免把油缸当作刚性固定件处理。动臂油缸下置在臂架两侧附近，便于在举升时提供稳定推力；斗杆油缸沿臂架上方或侧方布置，伸缩过程中需要与动臂轮廓、销轴座保持安全间隙；铲斗油缸通过摇臂传递动力，使铲斗在挖掘终了位置仍能保持较大的闭合力。建模时若只关注油缸外形而忽略两端铰接轴线，运动仿真中很容易出现缸筒与耳板干涉、行程极限判断错误等问题。

　　外形尺寸与安装边界需要结合整机平台统一考虑。工作臂在完全展开时，前端铲斗会向前下方伸出，决定最大挖掘半径和挖深；在完全收拢并高举时，铲斗位置又决定卸料高度和后方稳定性。臂架根部销轴中心距、平台前端连接座宽度、油缸尾座高度以及运输状态下的折叠轮廓，都是布置时不能越过的边界。对于小型设备而言，臂架截面不能盲目加厚，否则前端重量过大，会导致整机前倾稳定性下降；但铰接耳板和销孔区域也不能削弱，因为这些位置在挖掘偏载时会出现明显应力集中。

　　铲斗部分的造型直接反映作业功能。斗底采用弧形过渡，使物料在装入后更容易向斗内聚拢；侧刃和前切削边形成主要入土轮廓，斗齿沿前缘排列，用于破松土层和降低切入阻力。斗背的铰接点位置经过机构关系约束，既要保证铲斗能在地面放平，也要保证高位置卸料时具备足够倾翻角。若铲斗铰点、连杆长度和摇杆中心搭配不当，实际使用中会出现收斗不到位、卸料不干净或油缸死点附近受力恶化的情况。

　　在三维建模过程中，应优先建立铰接轴线和运动骨架，再围绕骨架补充板件、轴套、油缸和铲斗细节。这样可以在调整臂长或孔位时快速验证运动包络，而不是在实体完成后反复返工。臂架侧板、加强筋和耳板之间的焊缝区域可按结构件思路进行简化，但销轴配合面、油缸两端关节和铲斗连杆机构必须保留准确位置。对于结构分析而言，这些铰接点附近的网格、约束和载荷传递路径比单纯外观圆角更有价值。

　　该模型还可用于演示工作循环：先以斗齿斜向切入物料，随后通过斗杆回收和铲斗翻转完成装料，再由动臂举升并回转至卸料位置，最后操纵铲斗外翻完成卸载。整个过程中，各油缸的行程、臂架夹角和铲斗姿态相互耦合，任何一个连杆尺寸变化都会影响挖掘力曲线和作业范围。因此，这类前端工作装置的设计不是单一零件造型，而是围绕运动学、强度、液压布置和整机稳定性进行的综合结构设计。
