离心式冷热水静态混合流道结构

　　该结构面向需要两股流体在紧凑腔体内完成快速均混的工程场景，常见于暖通换热支路、温控循环系统、小型反应前预混段以及实验台流体分配单元。设备本体不依赖外部动力件，而是利用两股入口流体进入环形腔体后的速度差和流向约束，使流体在腔体内形成连续旋绕运动，从而在较短停留距离内提升温度与组分均匀性。

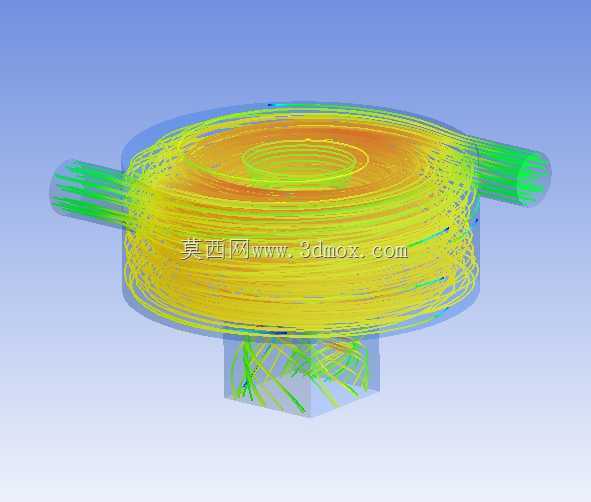

　　从布置方式看，模型采用两侧水平入口与底部垂直接口的组合形式。冷、热水分别由不同侧向接口进入混合腔，入口轴线与圆形腔体相切或接近相切，流体进入后不会直接对冲短路，而是沿腔壁形成环向流动。腔体内部的流线呈多层螺旋盘绕状态，外层流体沿周向推进，内层流体逐步向中心区域迁移，最终在下部汇集并由底部接口排出。这种路径安排延长了有效混合行程，同时控制了设备占用空间，适合安装在管路高度受限、又需要保留一定稳流容积的位置。

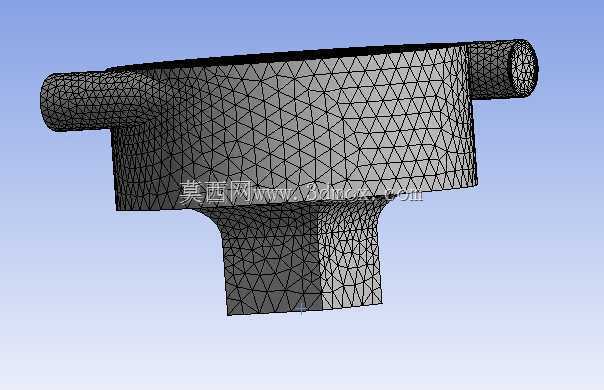

　　外形主体以圆盘状混合腔为核心，上部为封闭腔盖，下部设置方形或矩形转接基座，底部出口位于基座中心区域。两侧接管沿水平方向伸出，接管外伸段需要纳入管路安装边界；底部接口则应预留法兰、卡套或螺纹连接的操作空间。三维建模时，圆盘外径、腔体高度、侧管中心高、底口端面距离是装配校核的关键尺寸。侧管与主机外壳之间应保留扳手空间，底部出口下方需保证管路拆装余量，避免与支架、楼板或相邻阀组发生干涉。

　　结构设计的重点不在复杂零件数量，而在流道几何对混合效果的影响。腔体截面过大，会降低旋流强度，使中心区出现低速滞留；截面过小，则压损增加，泵输送负担上升。侧向入口的插入深度、入口角度和出口收束方式共同决定流体是否能够稳定贴壁旋转。若入口正对腔体中心，流束容易贯穿至对面壁面后散乱折返，混合均匀度下降；若切向分量充足，流体可沿圆周方向持续加速卷吸，形成较稳定的离心分层与二次流。底部出口采用收束过渡时，可减少出口处涡流和脉动，使下游温度传感器采集到的数值更平稳。

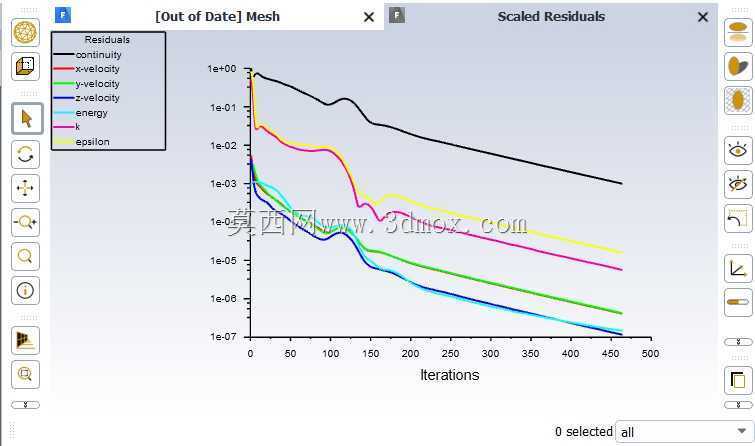

　　在实际选型中，这类混合结构适用于压差较低、流量连续且流体洁净的水路系统。对于含颗粒或易结垢介质，需要重点检查底部转角和入口根部，避免低速区沉积。模型所呈现的透明腔体与流线结果，可用于判断死区位置、短路风险以及出口汇合状态。工程人员在细化设计时，可围绕腔体内径、入口管径、切向偏置角、出口锥段长度进行参数调整：提高切向速度能够增强离心卷吸，但也会带来更大阻力；增加腔体高度可延长停留路径，却会提高整体安装高度。

　　安装边界方面，两侧入口建议保持同轴或近似对称，以便管路支架承受均衡载荷；底部出口与下游泵、阀或检测仪表之间宜设置直管段，减少旋流对仪表读数的影响。外壳与下部基座交接处属于结构刚度和密封校核区域，若采用金属焊接或塑料注塑成型，均需考虑壁厚过渡与承压能力。整体结构没有运动部件，维护点较少，但对入口流向、腔体积气和底部排污条件仍需在布置阶段提前考虑。
