多工况管道支撑固定托架结构

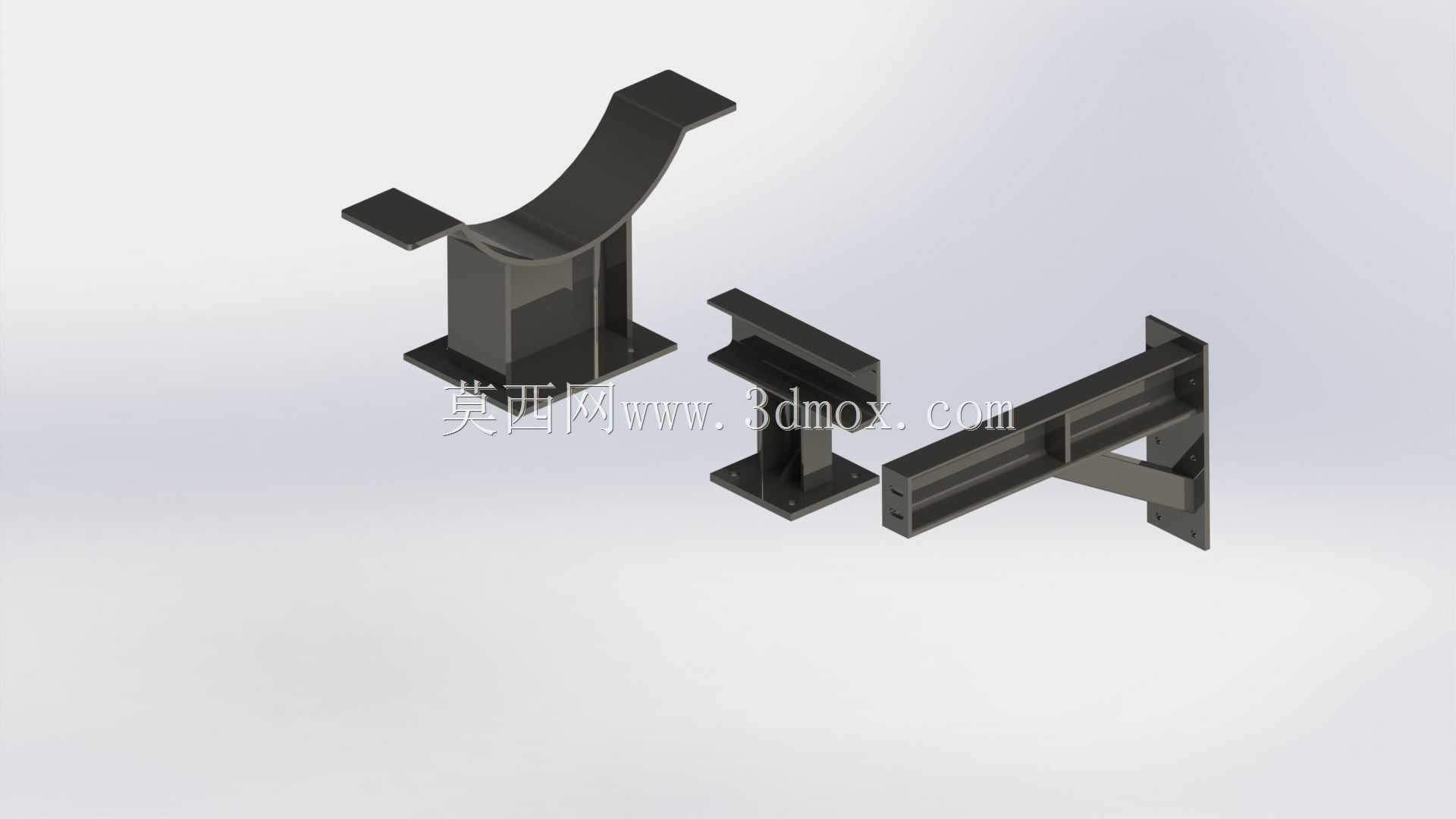

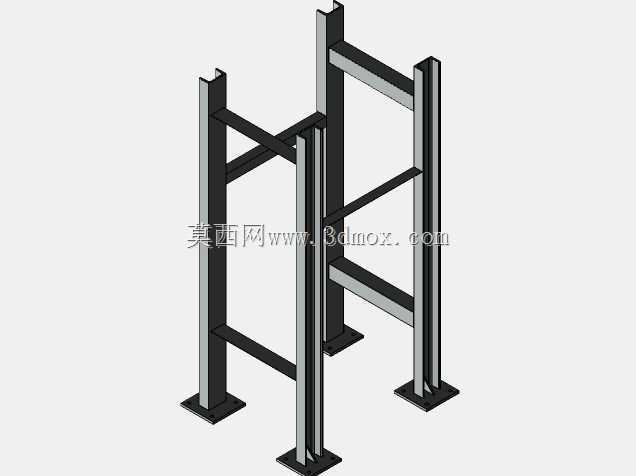

　　现场管路敷设时，支撑件往往不是单一规格就能覆盖全部工况，这套托架结构把常见的几类管道支撑形式整合在同一套设计思路里，分别对应不同的安装基面、承载方向与检修空间要求。其中弧形承托件主要用于水平敷设的圆管，托面弧度与管外壁贴合，管壁荷载沿弧面均匀分散，避免局部点接触造成的应力集中；带立式安装板的悬臂托架用于墙面或设备侧壁走线，管道从支架端部伸出，适合沿厂房立柱、罐体侧壁布置的工艺管线；中间的矮型支座则用于地面或设备平台上的低位管道，整体高度低、重心稳，抗侧向偏移能力更强。

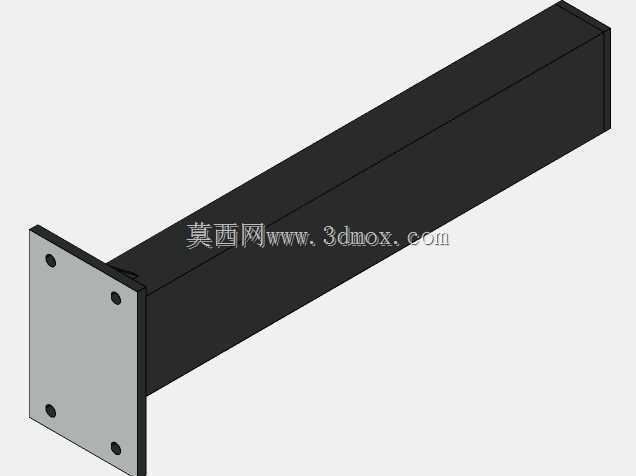

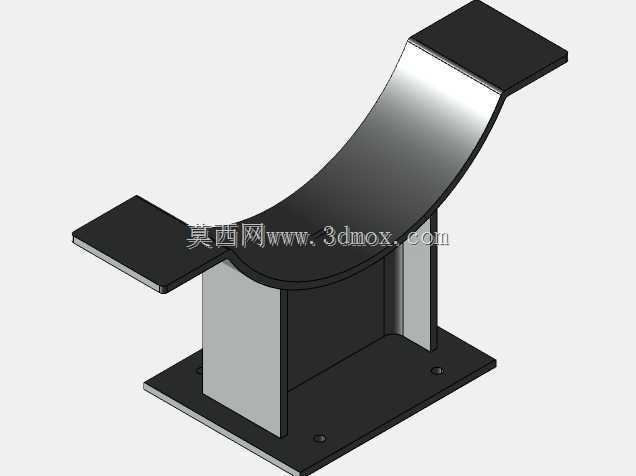

　　从受力路径来看，弧形托座的荷载先由弧形板传递到两侧立板，再通过底部翼板扩散到基础接触面，立板与底板之间采用满焊连接的结构形式，建模时保留了焊道对应的加厚过渡区域，避免直角交接处出现应力突变。悬臂类支架的受力特点是端部承受管道自重与介质重量形成的弯矩，因此在立板与水平托梁之间增设了斜向加强筋，斜筋同时连接安装背板与横梁下翼缘，把悬臂端的弯矩转化为背板上的拉压载荷，背板上预留的螺栓孔位对应常规膨胀螺栓或设备预装螺柱的间距，安装时可直接对位锁紧。

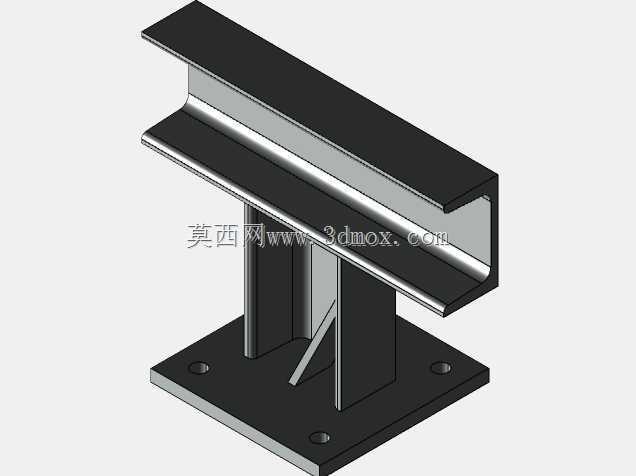

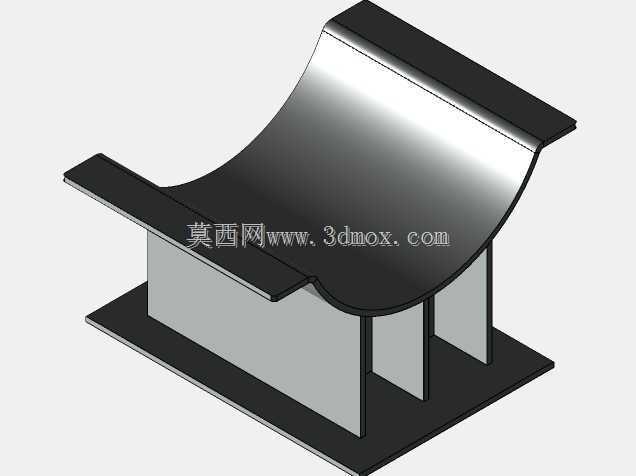

　　设计过程中优先考虑了管路的热位移补偿需求。输送高温介质的管道在运行时会沿轴向产生热伸长，刚性过强的支撑会约束管路变形，引发附加应力，因此弧形托面与管道之间预留了微量滑动间隙，管道在热胀冷缩时可沿托面轴向小幅滑移，同时托面两侧的折边又能限制管道横向脱出，兼顾导向与限位。低位支座的顶面做成平直承托结构，既可以支撑圆管下方的管枕，也可直接承托方形风管或电缆桥架，适用场景不局限于单一管径。

　　外形尺寸方面，三类支架的底板安装孔距按照常用土建基础模数设置，弧形托座的弧面半径覆盖中小口径工艺管道的常用范围，悬臂支架的伸出长度控制在避免横梁挠度过大的区间内，斜筋角度取45度左右，在保证支撑刚度的同时减少材料占用。安装边界上，壁挂式支架要求背板与基面完全贴合，安装面的平面度误差需控制在常规设备安装允许范围内，螺栓锁紧后支架端部的垂直挠度在设计荷载下处于管路允许的位移区间；地面支座则要求基础平台具备足够的承载能力，底板与基础之间可通过垫铁调整水平度，保证管道敷设坡度符合工艺要求。

　　结构细节上，所有板材的转角处都做了切角或圆弧过渡，既减少焊接时的应力集中，也避免现场安装时锐边划伤施工人员。托梁采用槽型截面形式，相比同等重量的实心杆件，截面惯性矩更大，抗弯性能更优，槽腔内部在建模时保留了完整的壁厚，方便后续根据实际荷载调整板厚参数。整套结构没有复杂的机加工特征，全部构件可通过板材切割、折弯、焊接完成，适合现场非标管路改造时快速下料制作，也可作为标准支吊架库中的通用单元，在不同项目中直接调取匹配管径与安装位置后微调尺寸即可投入使用。
