自走式玉米联合收获作业机组结构

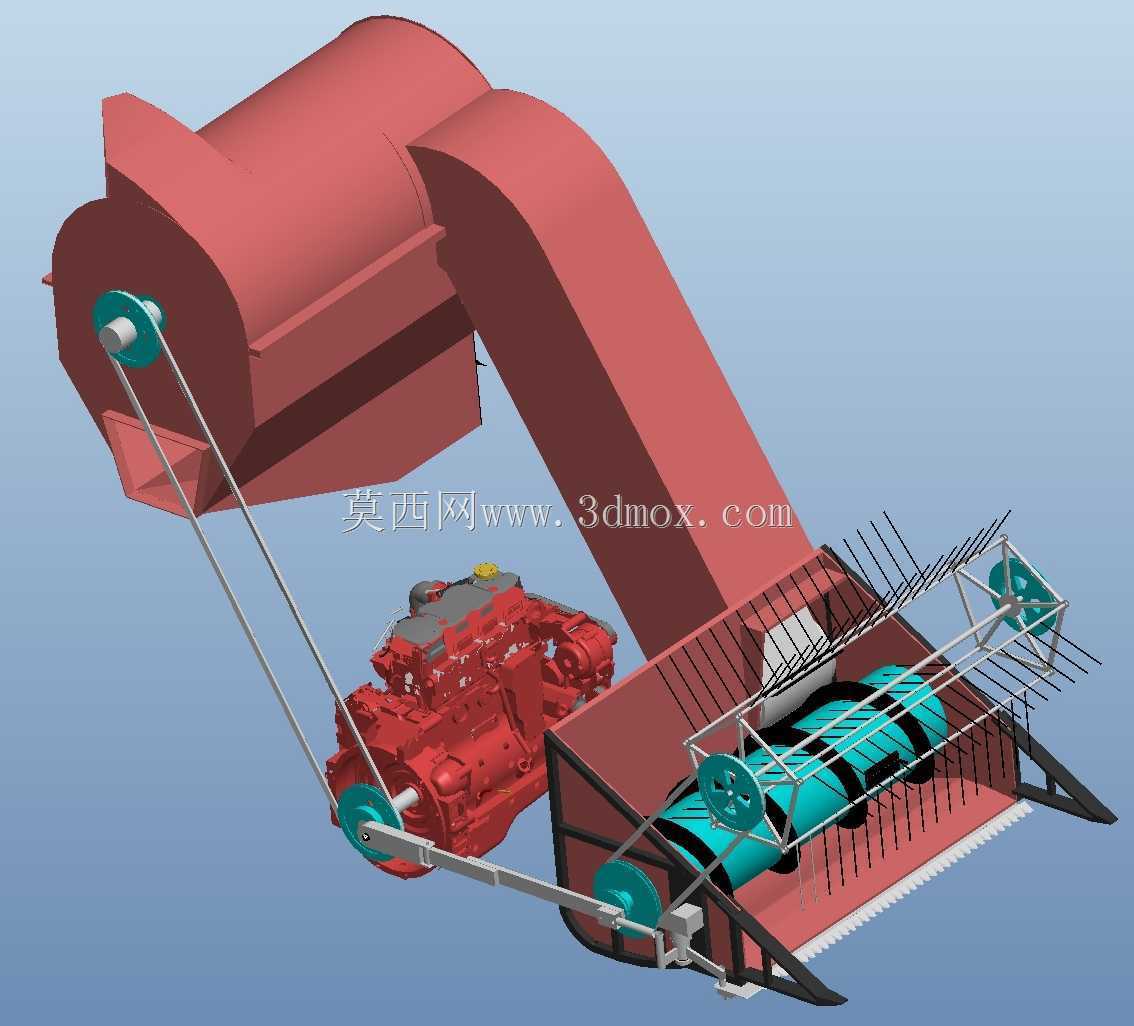

　　该三维结构围绕玉米收获季节的田间连续作业展开，整机布置把前端分禾扶禾、摘穗夹持、果穗输送、茎秆切断还田以及动力传动集中在同一作业机组内，适合在垄作玉米地中完成一次性收获。前端割台贴近地面工作，分禾齿将倒伏或偏斜植株导入作业通道，扶禾链与拨禾轮配合把茎秆扶正，随后摘穗机构利用拉茎辊与摘穗板之间的速度差和间隙约束，使果穗在穗柄处被分离，茎秆则继续向下进入切碎区域。果穗被摘下后不会直接落回地面，而是经割台螺旋推运器汇集，再由倾斜输送槽向后方脱粒、清选或集粮单元输送；茎秆在高速旋转切割部件作用下被切成短段并均匀抛撒，实现还田处理。

　　从结构设计角度看，割台宽度决定单次作业幅宽，也是运输状态下最需要关注的横向边界；前端拨禾轮、分禾器和切割器均应保持离地间隙可调，以适应不同垄高、土壤起伏和作物长势。输送槽采用大倾角封闭通道，内部刮板或链耙需要保证果穗连续上行，同时避免回带、堵塞和过度磕碰。槽体与割台、后部机体之间多采用铰接或可调连接，便于在作业时随地面仿形，在检修时打开清理残留果穗和碎茎。带轮、传动轴、链条和张紧装置沿输送槽外侧布置，可减少秸秆缠绕，也为维护留出操作空间。

　　动力部分以柴油机为核心，发动机通过带传动、链传动和轴传动把动力分配给割台、输送器、脱粒滚筒及切碎装置。建模时需要重点核对带轮中心距、皮带包角、张紧轮行程以及传动轴避让关系；前端工作部件负荷波动大，传动系统应保留过载缓冲空间，离合器或安全销位置应便于快速复位。割台下方的切碎刀轴转速高、转动惯量大，刀片排列需兼顾动平衡和抛撒方向，护罩与机架之间要有足够刚度，避免振动引起裂纹。

　　外形与安装边界方面，机组在作业状态下呈前低后高的长条形布置，割台前端探出距离较大，转向和地头回转时需校核最小转弯半径；输送槽斜跨在割台与上部机体之间，其最高点决定运输状态下的离地高度，拆卸或折叠后才能满足道路转移要求。机架主梁承担发动机、割台和输送槽的复合载荷，连接支座应按交变载荷设计，螺栓孔位、焊接补强板和检修开口需要在数模中同步表达。果穗通道内壁应减少突变台阶，转角处采用圆滑过渡，以降低籽粒损伤和积料风险。

　　该模型对农业装备设计的价值在于把作业流程、动力传递和空间干涉关系集中呈现：设计者可据此检查割台喂入轨迹、输送槽通过能力、皮带传动路径、发动机维护空间以及切碎装置防护边界；结构工程师也能在方案阶段评估割台仿形、运输折叠、易损件更换和田间堵塞清理等实际问题，使三维结构不只停留在外观展示，而能服务于收获机械的总体布置与详细设计。
