乘用式六行水稻插秧作业机结构

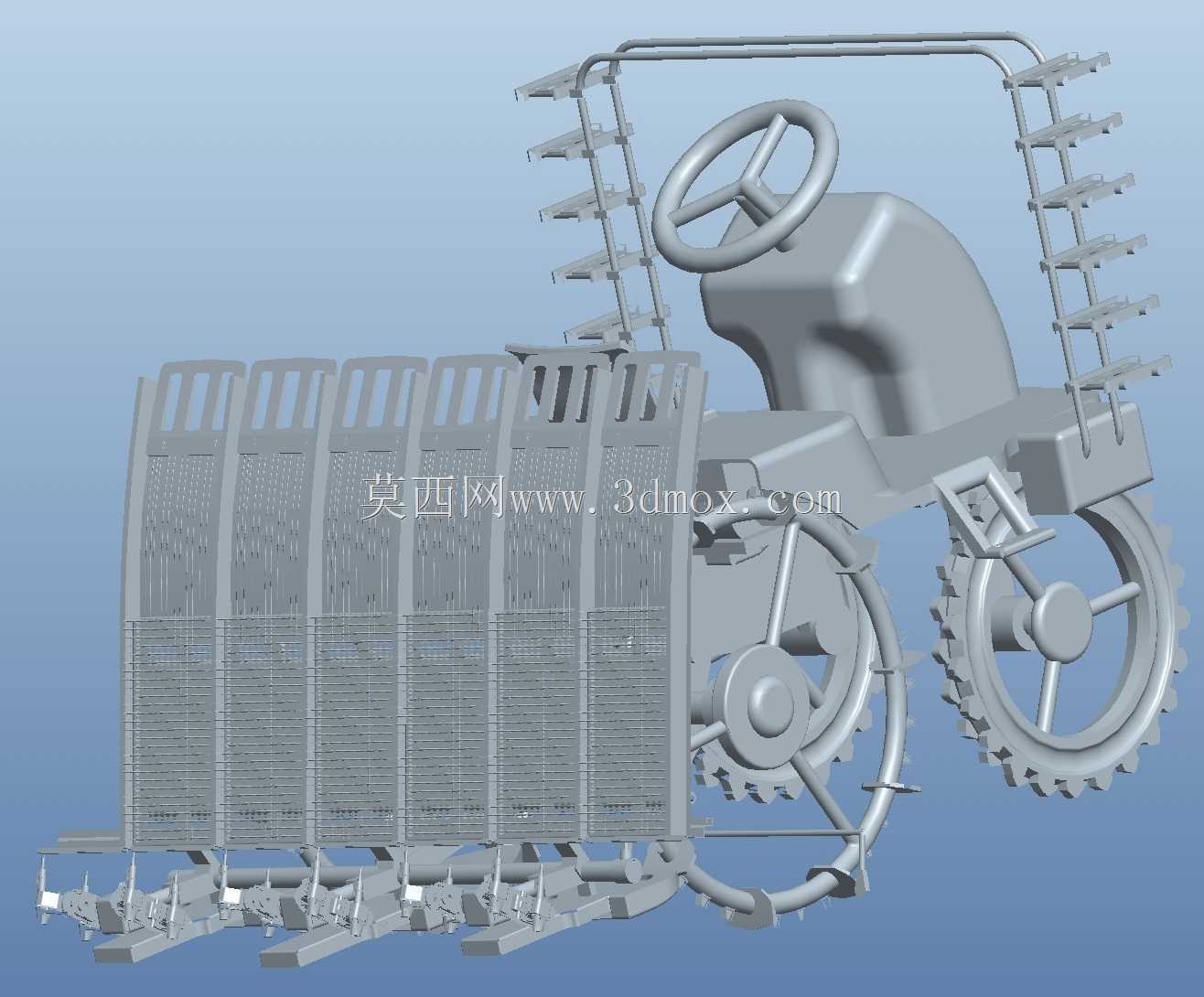

　　该三维结构呈现的是面向水田移栽环节的乘用式水稻插秧作业装备，整体围绕浅水泥田中的连续栽植需求展开。设备前部设置驾驶操作区，方向盘、座椅、防护栏和机身承载框架集中布置，操作者可在行进过程中控制转向、速度与作业状态；后部及侧部布置多行栽植执行单元，秧苗承载、分秧、送秧、插植和仿形支撑等结构在同一机架上协同工作，适合在平整后的水稻田块中完成秧苗从秧盘到泥土的定距移栽。

　　从实际使用场景看，这类装备主要服务于集中育秧后的大田移栽阶段。水田表层为松软泥浆，底层承载能力有限，普通轮式车辆容易下陷或打滑，因此行走系统采用大直径水田轮结构，轮缘带有拨土和抓地齿形，能够在浅水中获得推进力，同时减少对田面的过度碾压。前轮负责转向并配合机身姿态，后轮承担主要驱动与承载，轮体宽度、直径和齿形布置需要兼顾通过性、转向阻力和田面平整度。模型中对轮辐、轮毂、齿片及支撑轴系均有明确表达，便于在结构评审时检查运动间隙和泥水环境下的避让空间。

　　栽植部分是整机功能核心。机身侧面延伸出多组秧箱与插植臂，秧箱以近似直立的倾斜姿态承载毯状秧苗，表面分格结构用于限制秧块位置，使秧苗在纵向送进过程中保持稳定。分秧机构从秧块上逐次取苗，插植臂按既定轨迹将秧苗压入泥浆，随后快速回升，避免带出秧苗或扰动已插植株。多组栽植单元横向排列，可一次完成多行作业，行距、株距和插深通过机构参数、传动比及浮板支撑位置共同确定。设计时需要重点核对插植臂在最低点附近的轨迹形态：入泥阶段应接近直线下插，出土阶段应减少横向回带，这样才能降低倒苗、浮苗和伤苗概率。

　　机身下部的浮板和支撑梁不仅承担限深作用，也承担田面仿形功能。泥面高度随田块起伏变化，若插植机构完全固定在刚性机架上，容易出现局部插得过深或秧根悬空的问题。浮板随泥面滑动并产生支撑反馈，使栽植单元相对田面保持较稳定的高度，从而控制秧苗入土深度。结构布置上，浮板前缘需要形成顺畅过渡，避免推泥、壅水；板体与插植爪之间要保留排泥和秸秆通过空间，防止杂草缠绕。

　　建模思路上，整机可以拆分为驾驶底盘、动力机架、行走轮系、秧箱组件、插植传动、防护栏和浮板支撑若干子装配。驾驶区位于机身中部偏前，有利于操作者观察前方田块和两侧插秧质量；后部重量较大的秧箱与栽植机构靠近驱动轮，可增加驱动轮附着载荷，改善水田打滑问题。防护栏沿机身上方围成维护和乘坐区域，管件弯曲、立柱固定和连接支座均需考虑颠簸工况下的强度。秧箱支架呈阶梯侧向排列，既为多组秧苗提供装载位置，也使操作人员能够从机侧补秧。

　　安装边界方面，这类设备的外形宽度由作业行数和行距决定，侧向秧箱外伸明显，运输、转场和入库时需要关注最外侧秧箱及护栏的通过宽度。高度方向上，方向盘、座椅靠背和护栏构成上部轮廓，低矮棚田或运输车辆装载时应核对整机最高点。长度方向则由前轮到后部浮板、插植机构的悬伸共同决定，转向时后侧栽植架会产生扫掠空间，田埂转弯和田间道路会车时需保留侧向余量。轮系与底盘下方的离地间隙要满足水田轮转动、泥块堆积和浮板升降需求，轴端、链轮和连杆附近不宜形成易夹泥的封闭死角。

　　在结构设计评审中，还需关注紧固件防松、泥水侵入、杆件焊接位置和易损件更换便利性。插植爪、送秧轮、浮板铰接点和水田轮轴承部位属于高频工作区域，维护空间应在三维布局阶段预留。秧箱与插植臂之间的相对位置要保证取苗一致性，传动杆件运动时不得与护栏、座椅支架或秧盘发生干涉。整体模型较完整地表达了乘用水稻插秧机从行走、承载、分秧到插植的空间关系，可用于农业装备结构展示、机构原理分析、作业部件选型参考以及后续工程细化设计。
