移动式小型沼气发酵产气成套装置

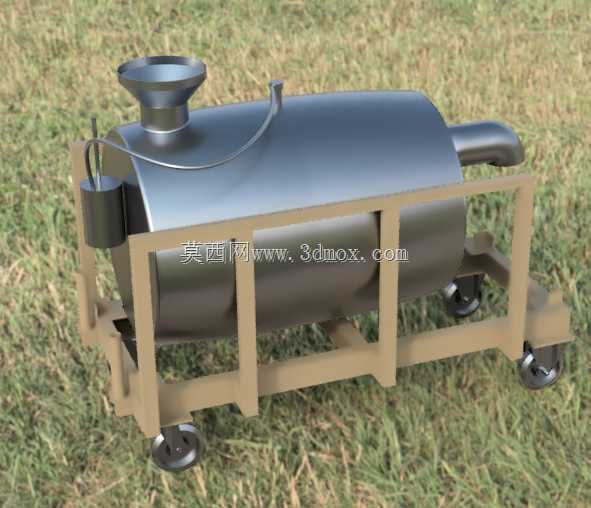

　　这套移动式小型沼气发酵产气装置的结构设计，核心围绕分散式生物质废弃物处理场景的落地需求展开，不同于固定式大型沼气工程需要提前浇筑土建基础、布设固定管线，整套设备将发酵罐体、移动承载框架、行走轮组、进料接口、排气输出管路全部集成在可推移的单元上，适配丘陵散户种植区、小型畜牧养殖场、田间临时管护点、乡村民宿集中区这类没有条件建设固定沼气站的场景。设备转场时不需要拆解罐体与附属管路，单人即可通过框架端部的推移位调整摆放位置，在田埂硬化便道、养殖场内水泥通道都可以顺利通行，避开了传统固定沼气设备一旦建成就无法调整点位、养殖规模变动后设备闲置的问题。

　　从罐体功能分区来看，卧式布置的主发酵筒体采用大容积长筒结构，相比立式罐体大幅降低了整体重心，推移过程中罐体内留存发酵料液时不会出现重心偏移侧翻的风险。筒体顶部设置大口径漏斗形进料口，农户可以直接将粉碎后的秸秆、畜禽粪污、厨余废弃物从进料口投入，不需要额外配置高位上料输送设备，进料口的收口结构可以减少投料过程中料液洒溅，同时配套的密封盖可以在发酵阶段封闭端口，维持罐体内厌氧反应所需的密闭环境。筒体侧上方引出的弯管为沼气输出管路，发酵产生的沼气经过筒体内顶部的气室富集后，从该管路外接脱硫脱水组件，就可以直接输送到炊事灶具、小型供暖锅炉或者沼气发电终端，管路的弯折走向预留了外接软管的安装空间，避免设备小幅移位时管路出现硬连接弯折断裂。筒体侧面挂载的小型圆柱罐体为气水分离/稳压单元，发酵产出的沼气带有的冷凝水可以在这个腔体内沉降，避免液态水进入后续输气管路造成气路堵塞，同时该腔体可以缓冲产气峰值带来的压力波动，让终端用气的气压保持稳定，不会出现灶具火焰忽大忽小的问题。

　　承载框架采用矩形型钢焊接成型，框架的竖向支撑梁沿卧式筒体的轴向均匀分布，每一道支撑梁都贴合筒体外壁的弧面，托举整个罐体的重量，避免罐体长期充料后局部应力集中出现筒体变形。框架底部的四根支腿位置全部安装万向脚轮，其中两个脚轮带刹车锁止结构，设备推移到指定点位后踩下刹车，就可以固定整机位置，不会因为地面轻微倾斜出现溜动。框架的外延尺寸在筒体径向两侧预留了足够的操作空间，日常巡检时人员可以站在框架侧面观察罐体密封件状态、打开排污口排出沉渣，不会被罐体挤占操作空间。

　　设计阶段的尺寸边界把控上，整机的总宽度控制在常见乡村入户门、田间生产路的通行宽度以内，高度低于农村常见简易棚舍的檐口高度，不需要专门拆除围挡就可以推到棚舍内存放，避免露天暴晒加速罐体密封件老化。罐体的壁厚选型兼顾了结构强度与自重控制，满载料液时整体重量仍在脚轮的额定承载范围内，空载转场时推移阻力很小。罐体端部预留的检修法兰位置，在框架对应侧留出了足够的扳手操作空间，后期需要清空罐体、清理内壁结壳时，可以直接拆开端盖作业，不需要额外拆除外围框架构件。整套装置的结构逻辑完全服务于小型分散点位的厌氧发酵产气需求，把原本需要土建配合的沼气系统做成了可移动的集成单元，建模过程中所有配合位置都按照实际焊接、装配的公差逻辑搭建，型钢框架的焊缝位置、脚轮的安装板厚度、管路的法兰连接位都还原了实际加工的工艺细节，既可以作为小型环保能源设备的结构参考，也可以直接用于农用能源装备的方案演示与结构校核。
