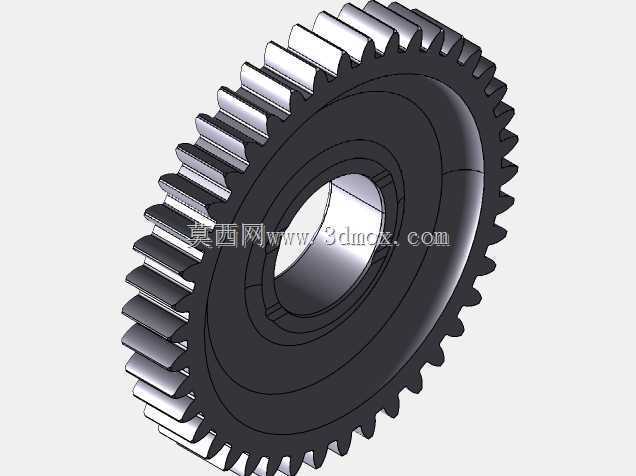

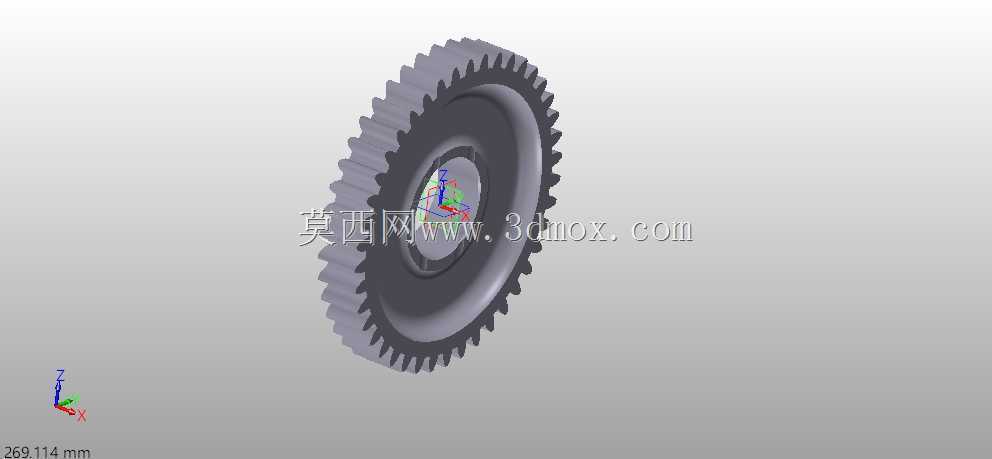

盘式传动齿轮在交流稳压类电工设备里承担动力与调节动作的传递任务,常见于调压机构、张力补偿组件以及需要小扭矩平稳换向的传动链路中。这类零件不像重载减速机齿轮那样追求极高的齿面接触强度,却对运行平顺性、安装同轴度和周边空间适配有很明确的要求。从整机布置看,齿轮外缘布置连续渐开线齿形,中部采用带台阶的轮毂结构,中心孔用于与转轴或调节轴配合;轮体一侧设置环形凹腔,既可以避让轴端紧固件、定位套,也能在不削弱齿圈刚性的前提下减少实体材料占用。
实际选型时,首先要确认的是安装边界。齿轮装入稳压设备后,齿顶圆外廓不能与邻近壳体、限位板、线束支架发生干涉;轮毂轴向伸出长度要匹配轴承位、垫片和卡簧的堆叠尺寸。中心孔与轴的配合通常按过渡配合思路处理,若设备存在频繁小幅摆动,可在轮毂上预留键槽或紧定螺钉平面,避免齿轮与轴之间出现周向滑移。模型中轮辐区域并非简单平板,而是通过环形凸缘和过渡圆角把齿圈载荷导向轮毂,这种处理能降低薄腹板在反复啮合载荷下的局部应力集中。
齿部设计围绕平稳传动展开。齿宽需要与配对小齿轮或齿条有效接触,过窄会导致单位齿面压力升高,过宽则可能因轴系偏载造成边缘接触。齿顶、齿根处保留合理圆角,可抑制热处理或注塑成型过程中的缺陷扩展;对于稳压设备这类低噪运行场景,齿形修缘和侧隙控制比极限承载能力更值得关注。若设备在调压过程中需要快速响应,齿轮的转动惯量也会影响调节手感,盘式腹板结构正是在刚性与轻量化之间取得平衡。
从装配流程看,齿轮进入箱体前需先核对中心距。中心距过小会使啮合侧隙不足,温升后出现卡滞;中心距过大则会产生冲击噪声并加速齿面磨损。轴线平行度同样关键,尤其是齿轮与蜗杆、小齿轮或扇形齿板配对时,倾斜误差会让接触斑集中在齿端。模型的台阶轮毂可作为轴向定位基准,装配时让端面贴合轴承内圈或轴肩,再通过卡簧、锁紧螺母或挡圈限制窜动。
在维护场景中,这类齿轮多属于备件更换项。设备长期运行后,齿面磨损、轮毂孔松动或异物卡滞都会导致调压不稳、异响甚至定位失准。更换时不仅要比对齿数和齿形,还要复核中心孔直径、键槽方位、轮毂高度以及齿圈与安装面的同轴关系。只看外径而忽略轴向台阶,容易出现齿轮装到位后与壳体摩擦的问题。
三维建模时,齿圈、腹板和轮毂应作为连续受力体处理。先建立回转基体,确定中心孔、轮毂台阶、环形凹槽和腹板厚度,再按齿廓方程生成单齿并阵列,保证齿距均匀。齿根与腹板交接处不宜做成尖锐直角,应保留圆滑过渡;中心孔周围可适当增加壁厚,以承受键连接带来的局部挤压。对于需要工程出图的场景,还应标注齿顶圆、分度圆、齿宽、孔配合公差、端面跳动和关键圆角,便于加工与检验。
该结构也可迁移到小型调节机构、家电传动箱、仪器进给装置等空间受限的部位。其核心价值不在于复杂外形,而在于通过盘式轮体、台阶轮毂和连续齿圈的组合,在有限箱体内实现稳定啮合、可靠定位和便捷更换。设计人员在复用此类零件时,应把轴系布置、啮合侧隙、轴向固定和维护拆装一起纳入校核,而不是单独把齿轮视为孤立件。
