双输出锥齿轮减速传动箱体结构

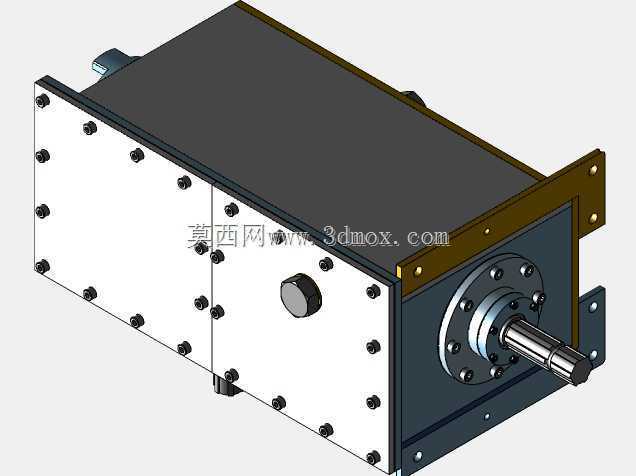

　　这套锥齿轮传动箱体面向需要单输入、双路输出换向传动的中小功率机械装备，整体围绕20马力级动力传递需求展开，传动比设定为2.16:1，输入转速按500rpm工况匹配，适合在输送换向机构、农业加工设备、轻工生产线辅机以及需要将一根主轴运动分配到两个执行端的场合使用。锥齿轮传动的核心价值在于改变动力轴线方向，同时通过齿轮啮合实现稳定减速和扭矩放大；双输出结构则避免了在设备中额外布置分动箱或多组链轮、皮带轮，使整机传动链更短，维护点更少。从结构布置看，箱体采用分体式钢板焊接与机加工结合的思路，侧壁通过密集螺栓连接，既保证箱体内齿轮、轴系、轴承座的装配可达性，也提高箱体受载后的刚性。输入轴端设置法兰式连接界面，可与电机、

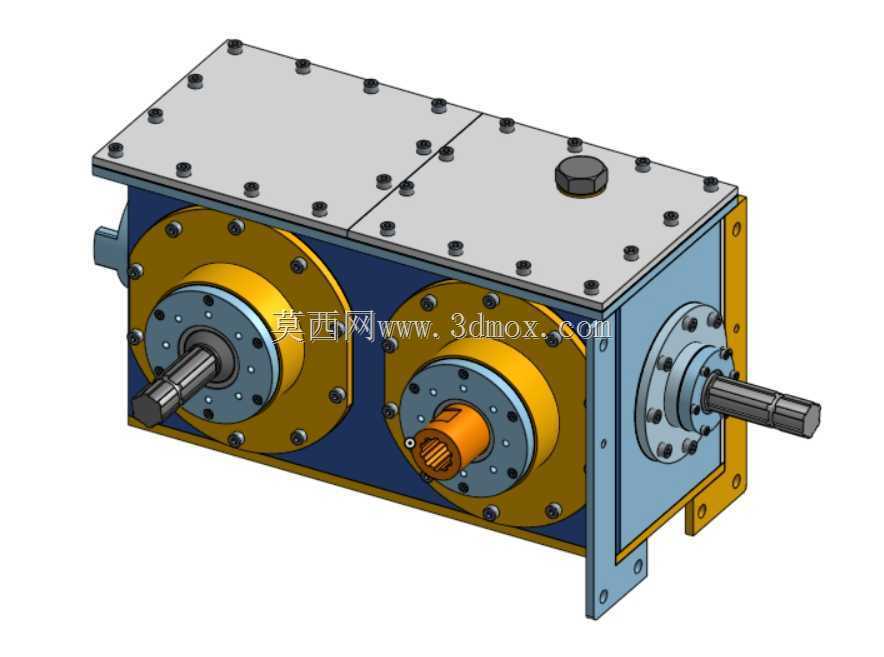

　　联轴器或上游传动轴直接对接；输出轴采用伸出式圆柱轴结构，轴端保留键槽连接特征，便于安装链轮、带轮、联轴器或执行机构。双输出端的空间方位经过锥齿轮啮合关系校核，能够在紧凑箱体内完成运动分流，适合安装空间受限但又需要两路同步或近似同步输出的设备。设计过程中首先确定传动比、输入转速和传递功率，再反推各级齿轮的模数、齿宽、齿数和螺旋锥齿轮接触参数。锥齿轮副的啮合精度直接影响噪声、发热和寿命，因此箱体轴承孔位置度、轴系同轴度以及齿轮侧隙都需要在建模阶段预留装配调整环节。箱体外壁布置的多个螺栓不仅用于箱盖紧固，也为检修时拆开箱体、检查齿面接触斑点和更换轴承提供条件。侧面圆形堵盖可用于观察内部润滑状态或作为注油、放油、检修窗口，

　　使后期运维不必完全拆解整机。安装边界方面，箱体一侧带有折弯安装支耳，支耳上开设固定孔，可将齿轮箱悬挂或侧装在设备机架上；底部及侧面也保留支撑与定位特征，方便适配卧式、倾斜式等不同安装姿态。外形整体呈长方体，突出的输入、输出轴端需要在整机布局时预留联轴器装拆空间和安全防护距离，尤其输出轴径向载荷较大时，机架安装面应具备足够刚度，避免箱体受力后产生微变形而影响齿轮啮合。润滑上，这类中低速齿轮箱通常采用油浴润滑，箱体内腔需保证合理油位，使锥齿轮啮合区在运转中能带出润滑油，同时轴承部位获得飞溅润滑；通气、密封和放油结构在完整设计中也应同步考虑，以防长时间运行后温升引起内压升高、油封渗漏。三维建模时，轴、齿轮、轴承、端盖、箱体、

　　紧固件均按实际装配关系分层建立，便于检查干涉、确认螺栓扳手空间以及输出轴与外围护罩的间隙。对选型人员而言，该结构的重点不只是外形尺寸，还包括输入扭矩、双输出端载荷分配、径向悬臂力、工作制和润滑条件；对结构工程师而言，箱体壁厚、加强方式、轴承选型和锥齿轮调整垫片位置，都是决定传动平稳性的关键。整体方案以紧凑分动和换向减速为目标，把齿轮传动、轴系支撑、箱体防护和安装接口整合在一个封闭箱体内，能够减少现场装配工作量，并为同类定制传动装置提供清晰的结构参考。
