双片式拱形水管固定支撑托架

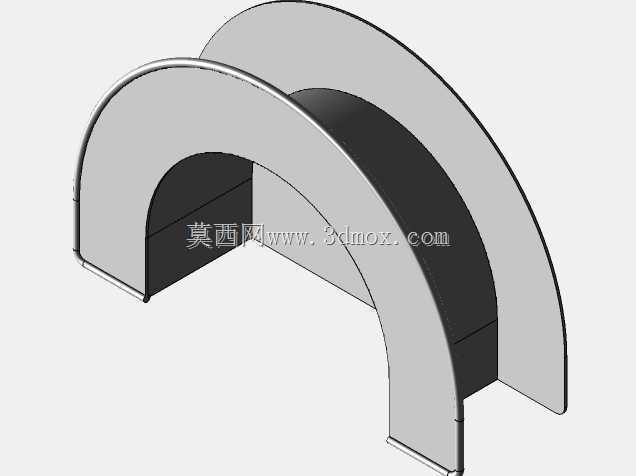

　　在给排水管路、暖通空调水系统以及小型工业流体输送管线的现场布设环节，管道与墙体、设备机架或者钢结构立柱之间的悬空段，往往需要配套轻量化的支撑构件来抵消管路自重、充水后的附加载荷以及运行过程中水流脉动带来的小幅振动。这款双片式拱形托架就是针对中小管径水管的贴装固定需求开发的结构件，整体采用薄铝板折弯成型，两片对称的半圆弧立板平行排布，圆弧内轮廓与待夹持水管的外圆曲率完全匹配，安装时水管从两片立板围成的拱形空间内穿过，立板的平直底边贴合在安装基准面上，后续通过焊接工艺将底边与基座熔接为整体，即可完成水管的径向限位，避免管线长期运行后出现下垂移位、接口密封松脱的问题。

　　从结构设计的底层逻辑来看，这款托架没有采用市面上常见的整环抱箍加螺栓锁附的方案，而是选择了分体双立板的构型，核心考量是在满足支撑刚度的前提下尽可能压缩零件的材料消耗与加工工序。整环抱箍需要完成整圆卷制、两端翻边、钻孔、配套紧固件采购等多道流程，而这款构件的每一片立板都可以直接从标准铝板上通过数控冲裁或者激光切割切出展开平板，再沿圆弧轮廓线一次折弯成型，不需要额外的切削加工，板材利用率能够维持在较高水平，折弯后的立板厚度方向没有拼接缝隙，自身的结构连续性好，承受水管径向压力时不会出现接缝开裂的隐患。两片立板之间预留的间距恰好对应水管与安装面之间的悬空跨距，既可以让水管的外壁同时获得两处轴向支撑点，分散单位面积的接触压强，避免薄壁水管被局部压变形，也能在两片立板之间留出足够的操作空间，方便现场焊接作业时焊枪能够伸入底边位置完成连续角焊缝的施焊，不会出现结构遮挡导致的焊接死角。

　　实际安装边界的适配性上，这款托架的拱形内圆弧半径需要和目标水管的外半径做配对设计，常规适配场景集中在公称直径50到150毫米之间的低压流体输送钢管或者PVC给水管，立板的平直底边长度一般设置为圆弧直径的0.6到0.8倍，保证焊接完成后底边与基座的接触焊缝长度足够，能够承受水管充水后竖直向下的总载荷。两片立板的平行间距通常控制在20到40毫米区间，间距过小会导致支撑点过于集中，管线轴向的抗倾覆能力不足，间距过大则会无谓增加板材的占用宽度，在管线排布密集的管廊区域容易和相邻管线发生干涉。构件整体的轴向厚度完全由所选铝板的厚度决定，针对常温常压的民用给排水场景，选用2毫米厚的铝板即可满足刚度要求，如果是输送高温热水或者存在轻微水锤冲击的工业管路，则可以将板材厚度提升到3毫米，依靠折弯后立板的截面惯性矩抵抗侧向形变。

　　在管路系统的实际运行场景中，这类支撑托架的作用并不只是单纯承托管道重量。当水管内的流体出现流量突变，比如阀门快速启闭、水泵启停瞬间产生水锤效应时，管道会产生沿径向和轴向的瞬时窜动，双立板的拱形结构可以从水管的下半周形成两个对称的阻挡面，将窜动载荷直接传递到下方的焊接基座上，避免管道接口位置承受额外的交变应力。和塑料材质的管卡相比，铝制托架的抗老化性能更强，在管道井、设备夹层这类通风条件差、夏季环境温度较高的区域，不会出现长期使用后塑料脆化断裂的问题；和钢制焊接托架相比，铝板的自重更轻，现场安装时单人即可完成对位扶稳，不需要额外的吊装辅助，铝材本身的抗锈蚀能力也更优，在潮湿的给排水泵房、冷凝水管路周边使用时，不需要额外做刷漆防腐处理，后期维护工作量大幅降低。

　　建模过程中需要重点把控几处影响装配的细节：首先是两片立板的同轴度，两个半圆弧的圆心必须处于同一条平行于安装基准面的直线上，否则水管穿入后会出现一侧贴紧、另一侧留有缝隙的情况，导致支撑受力不均；其次是折弯处的圆角处理，铝板折弯位置需要预留和板材厚度匹配的内折弯半径，避免折弯时圆弧外侧出现拉伸裂纹；最后是底边的平面度，切割折弯完成后两片立板的底边必须共面，保证焊接时能够完全贴合在基座表面，不会出现虚焊、缝隙过大的问题。这类构件虽然结构简单，但在管线支撑系统中属于用量极大的基础辅件，标准化的构型设计也方便针对不同管径快速调整圆弧参数，生成系列化的适配零件，覆盖不同项目的管路安装需求。
