3/4英寸数显管路流量计结构设计

　　这款3/4英寸管路流量计面向中小型流体回路的在线计量需求，整体采用直通式串接结构，可直接嵌入标准管径的供水、冷却、润滑或工艺流体管路中，在不额外占用旁路空间的前提下完成瞬时流量读取与管路状态监测。从现场布置角度看，这类仪表常见于小型水处理设备、工业冷水机组、试验台流体回路、园林灌溉系统以及紧凑型液压冷却单元，安装位置通常选在泵出口后直管段或执行元件上游，便于操作人员在巡检时直接观察显示窗口，也能为控制系统提供稳定的流量反馈依据。

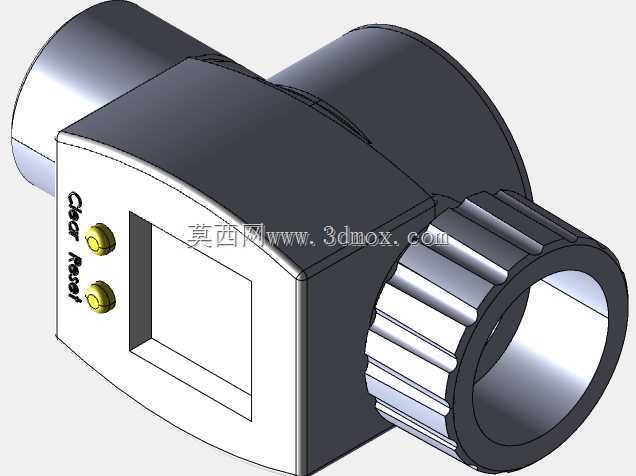

　　结构上，主体流道沿轴向贯通，两端保留与3/4英寸管路匹配的连接边界，其中一端设置带滚花防滑纹理的旋接套，便于现场徒手对位或借助普通扳手完成锁紧，减少狭小空间内对专用工装的依赖。滚花段采用多道周向凸筋，既增加拧紧时的摩擦力，也在拆装维护时提供明确的受力区域，避免外壳表面因夹持打滑而损伤。中部电子显示腔体与流道本体整合为一体，正面布置矩形显示窗口和两枚操作按钮，按钮旁标注功能字符，可用于参数清零、单位切换或工况确认。显示区域略微抬升并朝向操作侧，使管路贴墙或贴近机架安装时仍保留足够视线角度，不必弯腰或拆卸遮挡件即可读数。

　　设计思路上，模型将流体通道、传感安装位和电子外壳作为一个整体协调处理。流道部分强调通径连续性，避免内部出现突兀台阶造成压损增大；电子腔体则兼顾防护与装配，外壳轮廓在转角处采用过渡圆角，既提升注塑或机加工艺性，也降低边角应力集中。两枚按钮竖向布置在显示窗一侧，手指按压行程清晰，误触概率较低；显示窗采用内凹矩形边框，可给透明保护面板预留粘接或卡扣位置。主体侧面的圆柱接口与中部方整壳体形成明确分区，圆柱段负责密封与对中，方腔部分容纳电路板、显示模块及传感处理元件，这种布局让内部走线短、支撑筋位布置方便，也便于后期维护时拆开面板进行检修。

　　从安装边界看，3/4英寸规格决定了它更适合DN20左右的管路，选型时需核对接口螺纹或快接形式、密封面位置以及两端管路中心距。模型轴向长度紧凑，能够在阀门、弯头、泵体之间有限的直管段中布置；侧向显示壳体的高度和宽度需要在机架开孔、护罩设计或管夹排布时提前预留，尤其在多根管路并排安装时，应保证显示面不被相邻管道遮挡，按钮周围保留手指操作空间。流道两端接口的同轴度直接影响密封效果，建模时将接口中心线作为主基准，显示窗平面、按钮孔位和滚花套旋转轴均围绕该基准建立约束，可有效控制装配偏差。

　　在功能特性方面，该流量计承担的是管路内流体通过量的直观监测任务。相比纯机械刻度表，数显窗口读数更直接，按钮操作可适配不同计量单位和现场校准需求；一体化外形减少了分体式传感器所需的额外支架和信号线暴露长度。对于设备配套厂商而言，这种结构既能作为独立计量元件销售，也可作为整机流体系统的内嵌模块使用。建模时需要重点保留内壁流道、接口螺纹起止区、密封圈槽、按钮孔、显示窗边框以及滚花套细节，这些特征不仅关系到外观还原，更会影响工程图出图、干涉检查和后续样件验证。实际装配中，还应在仪表前后保留适当直管段，使流体进入测量区域前保持稳定流态，从而降低弯头、三通或变径带来的读数波动。
