黄铜低剖面90度BSPT内外丝弯头

　　这款90度弯角管路接头在流体输送系统里承担转向与接口转换的双重作用，一端采用BSPT外螺纹结构，可直接拧入带对应内锥螺纹的阀块、泵体、罐体壁面或设备基座，另一端为带多道环形倒刺的宝塔插杆，适配橡胶软管、PVC编织管、尼龙气管等柔性管路，依靠管箍锁紧后实现密封连通，在气动控制回路、小型液压站、冷却水循环管路、燃油输送支路、化工试剂加料管线以及实验室流体台架中都十分常见。

　　低剖面结构是该接头最突出的设计特点，常规直角弯头的六角锁紧段往往向外延伸出较大轮廓，在设备侧壁排布密集、管路贴近钣金护罩或者安装空间被机架型材限制的场景下，凸出的接头极易和周边零部件发生干涉，甚至无法放入扳手完成拧紧操作。这款接头将六角受力段压缩在转角核心区域，外螺纹端从六角体下端直接伸出，软管插接端从侧方水平引出，整体轴向占用高度远小于标准弯头，在紧凑型动力单元、移动式气动工具、车载流体设备以及桌面级试验装置里，能有效缩减管路布置所需的预留空间，避免管线过度弯折产生死折，减少流体在转角处的压损。

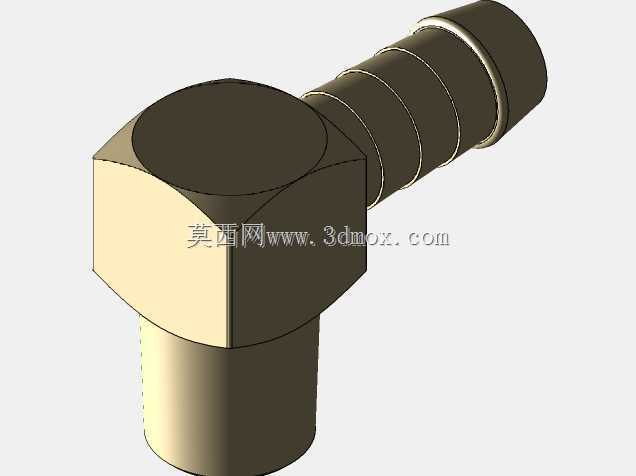

　　从结构细节来看，接头主体采用黄铜棒料一体加工成型，六角段的六个平面为扳手提供稳定受力面，安装时可使用开口扳手或活动扳手夹持，将外螺纹端旋入配对螺纹孔，BSPT锥螺纹自身具备密封特性，实际装配时通常会在外螺纹表面缠绕聚四氟乙烯生料带或者涂抹螺纹密封胶，填补螺纹牙型之间的微小间隙，应对水、油、气体等不同介质的密封需求。侧方的宝塔插杆上加工有多道连续环形凸棱，凸棱外径沿插接方向略微递增，软管套入后，凸棱会嵌入软管内壁，即便管路存在一定压力波动，也能防止软管在承压后滑脱，搭配喉箍卡紧后可承受常规低压流体系统的工作载荷。

　　建模过程中首先构建转角处的六角基体，以90度相交的两个轴线为基准，分别拉伸外螺纹圆柱段与宝塔插杆段，外螺纹部分按照BSPT55度密封管螺纹的牙型参数绘制螺旋切除特征，保证螺纹大径、小径与锥度符合通用互换标准；插杆上的环形倒刺采用回转切除方式逐道生成，每道凸棱的边缘保留微小圆角，避免锐边切割软管内壁，延长柔性管路的使用寿命。接头内部的流道同样沿90度方向贯通，流道转角处做圆滑过渡处理，减少介质转向时的湍流冲击，降低流阻与振动噪声。

　　安装边界方面，外螺纹端的轴向长度需保证拧入基座后，六角下端面能够贴合密封面，同时不会因旋入深度过大触碰阀块内部流道；侧方插杆的水平长度需满足软管套入深度要求，多道倒刺全部被软管覆盖才能保证锁紧力，周围还要预留出扳手摆动空间与软管弯曲半径，避免软管在接头根部形成锐角弯折。这类接头兼顾了刚性螺纹连接的可靠性与软管接驳的灵活性，在空间受限的流体管路布局中，能够简化管线走向，减少额外转接件的使用，降低整体泄漏点数量。
