移动式玉米脱粒清选一体机结构设计

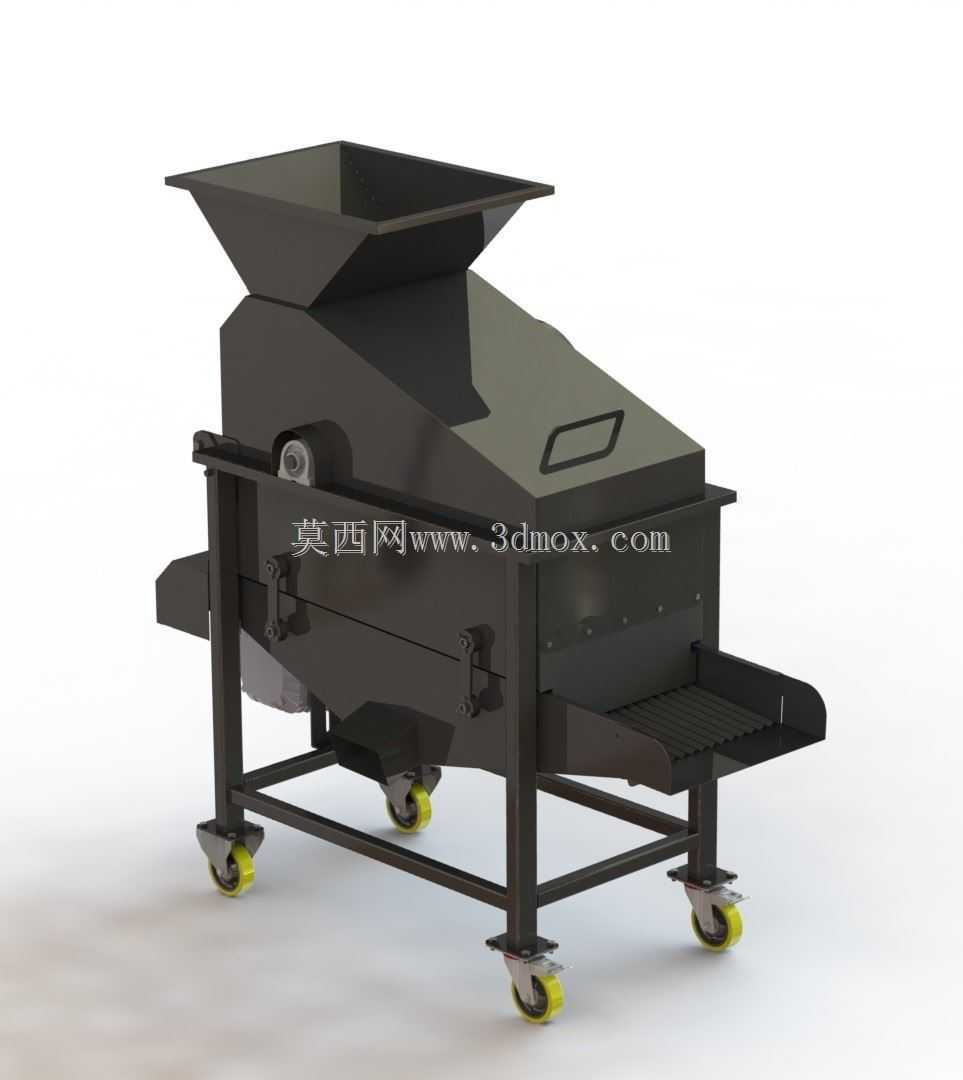

　　该设备面向中小型粮食加工点、种粮合作社、庭院收粮以及田间临时转运作业场景，核心任务是把带芯玉米送入上部受料斗后，完成玉米果穗与籽粒的剥离、杂余排出和籽粒初步清选。整机采用方管焊接机架承载，底部配置四只带黄色轮面的万向脚轮，两前两后布置，使设备能够在晒场、仓库通道、加工棚之间短距离推移；轮架上方保留制动与转向空间，推移时不需要额外吊装，就位后脚轮承担整机支撑，机架底框与地面之间留出检修和排杂高度。

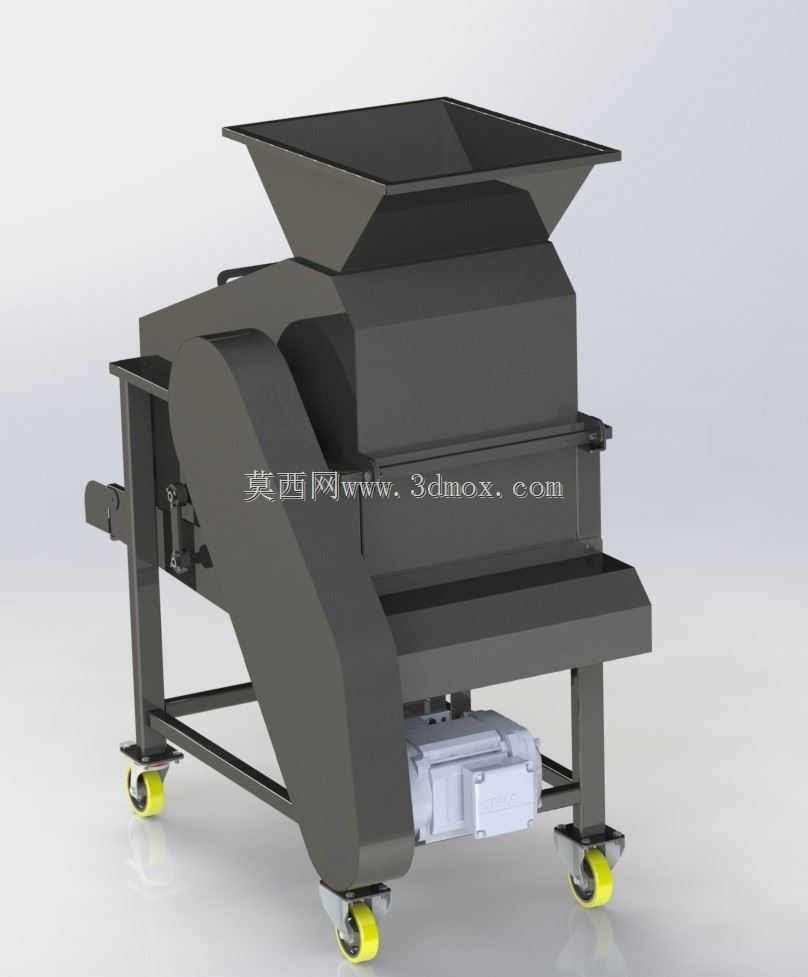

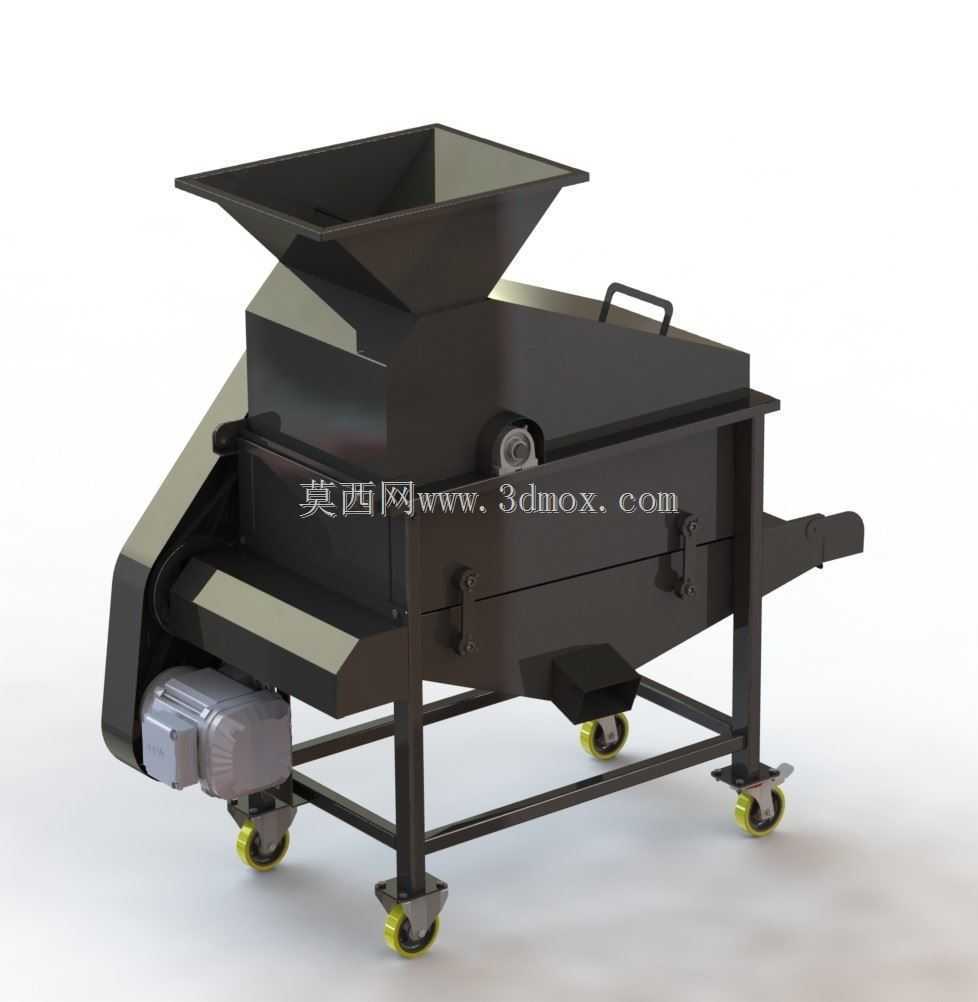

　　从外形边界看，设备上部为扩口式受料斗，斗口向前后方向展开，便于人工倒料或输送带连续喂入；斗体下方收束至脱粒腔，避免果穗在入口处搭桥。脱粒腔外侧设置检修盖板和观察区域，侧面保留手孔与紧固件位置，日常检查齿辊、栅格间隙或更换易损件时，不必整体拆解上部料斗。机身中段为封闭式罩壳，既约束籽粒飞溅，也将粉尘和轻杂导向筛分区域；下部前侧伸出带栅条的出料溜槽，脱粒后的玉米芯、较大穗轴残段沿溜槽排出，籽粒则透过栅格进入下方收集位置。

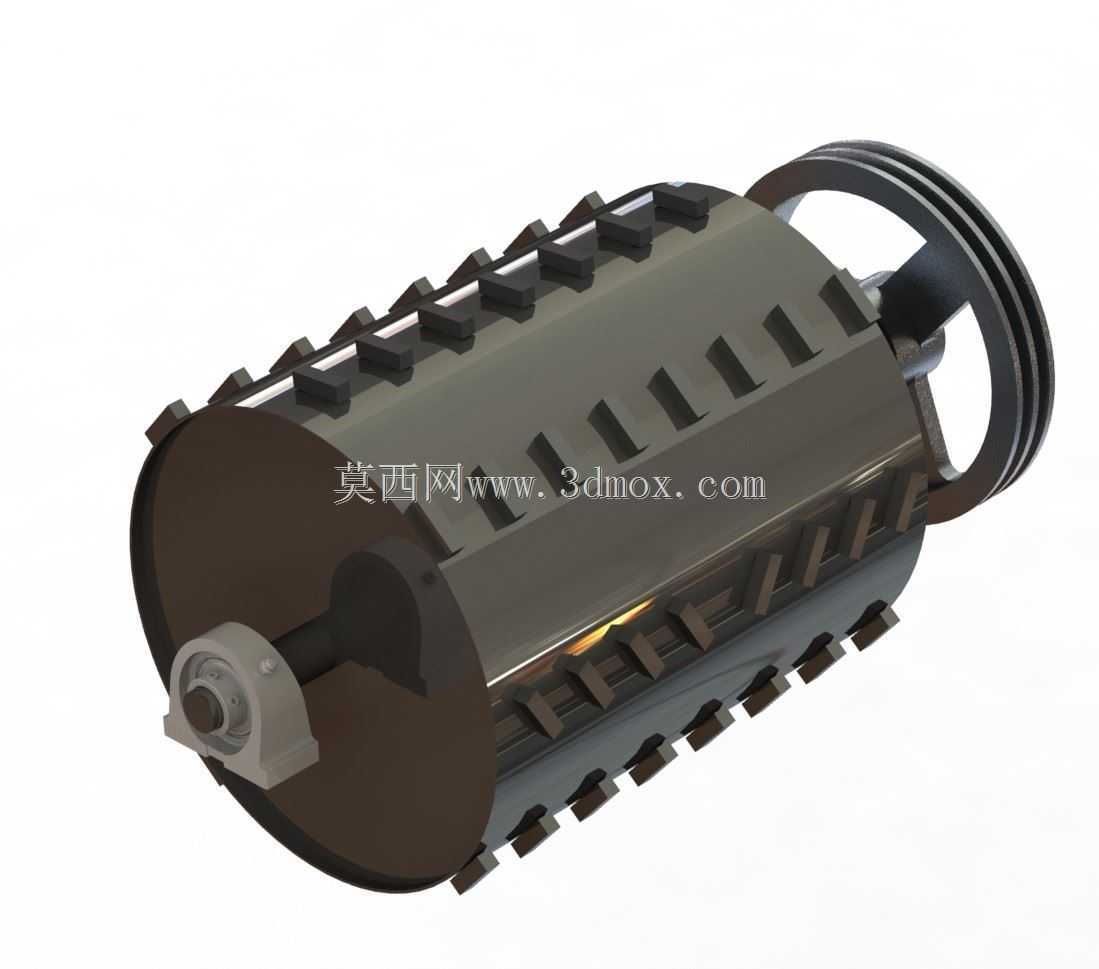

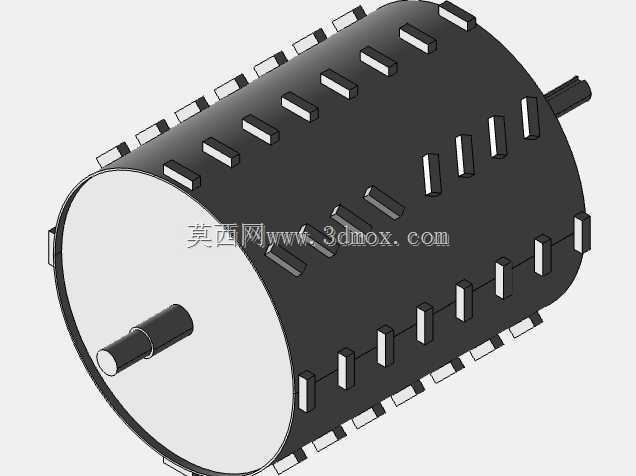

　　功能组织上，设备把脱粒、筛分、排芯和出料集中在同一机架内。果穗进入料斗后被导向齿辊与栅篮之间，齿辊旋转产生揉搓和冲击，使籽粒从芯轴上脱离；栅篮间隙决定籽粒可通过而穗轴被截留的边界，间隙过小会增加破碎率，间隙过大则会夹带未脱净果穗。结构设计中通过固定螺钉和弹簧调整齿辊与栅篮之间的距离，以适应不同含水率、不同品种玉米：干硬果穗可适当放大间隙降低籽粒破碎，湿韧果穗则需要减小间隙提高脱净率。该调节点应在三维建模中明确表达螺纹行程、弹簧压缩量和锁紧位置，避免现场装配时出现调节方向不清或锁紧后回弹。

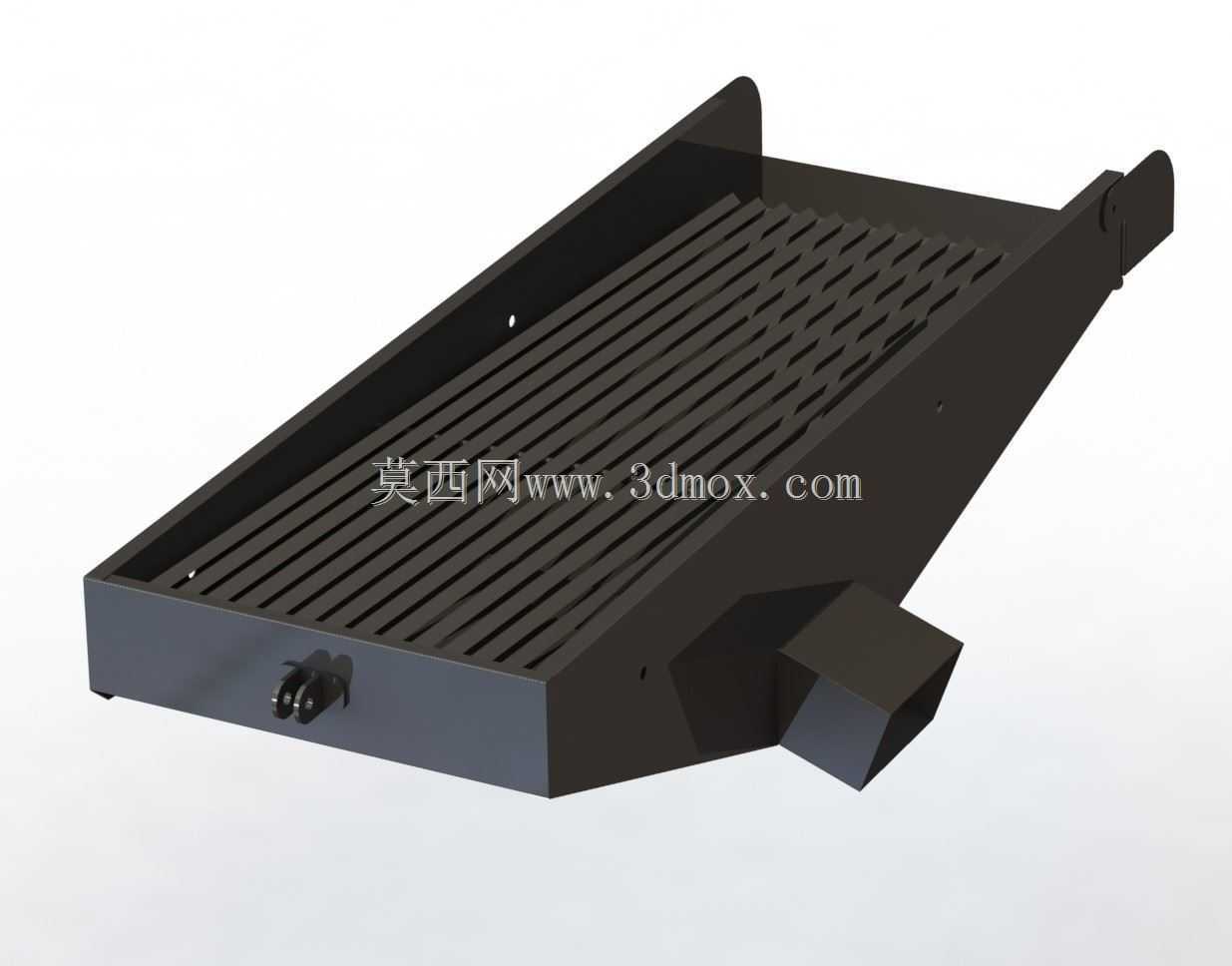

　　籽粒穿过栅格后并不直接装袋，而是进入水平振荡筛分区域。偏心机构带动筛体作小幅往复运动，使籽粒在筛面上分层，饱满籽粒沿筛面运动至指定出口，灰尘、皮屑和轻杂通过筛孔或气流扰动分离。穗轴、苞叶等较大杂余沿脱粒腔尾部和前侧溜槽排出，形成与籽粒不同的物料路径。若工艺线需要把籽粒直接送入后续输送或包装设备，可在籽粒出口处对接倾斜螺旋输送机；模型中出口法兰、溜槽角度和下方净空应预留输送管安装位置，不能让脚轮、机架横撑与螺旋机进料段发生干涉。

　　设计思路上，这类移动式农机不能只追求脱粒转速，还需兼顾喂入连续性、检修可达性和现场移动稳定性。上部料斗采用宽口窄喉结构，宽口降低倒料对位难度，窄喉控制果穗进入脱粒腔的流量，防止瞬时超载。罩壳外形呈折线斜面，既增加板材刚度，也让内部飞溅籽粒靠重力回落，减少积料死角。机架采用矩形管围成底框并向上伸出立柱，立柱支撑脱粒腔和料斗，横向撑杆承受振动载荷；脚轮安装点应落在主梁交点附近，避免悬臂受力导致焊缝疲劳。

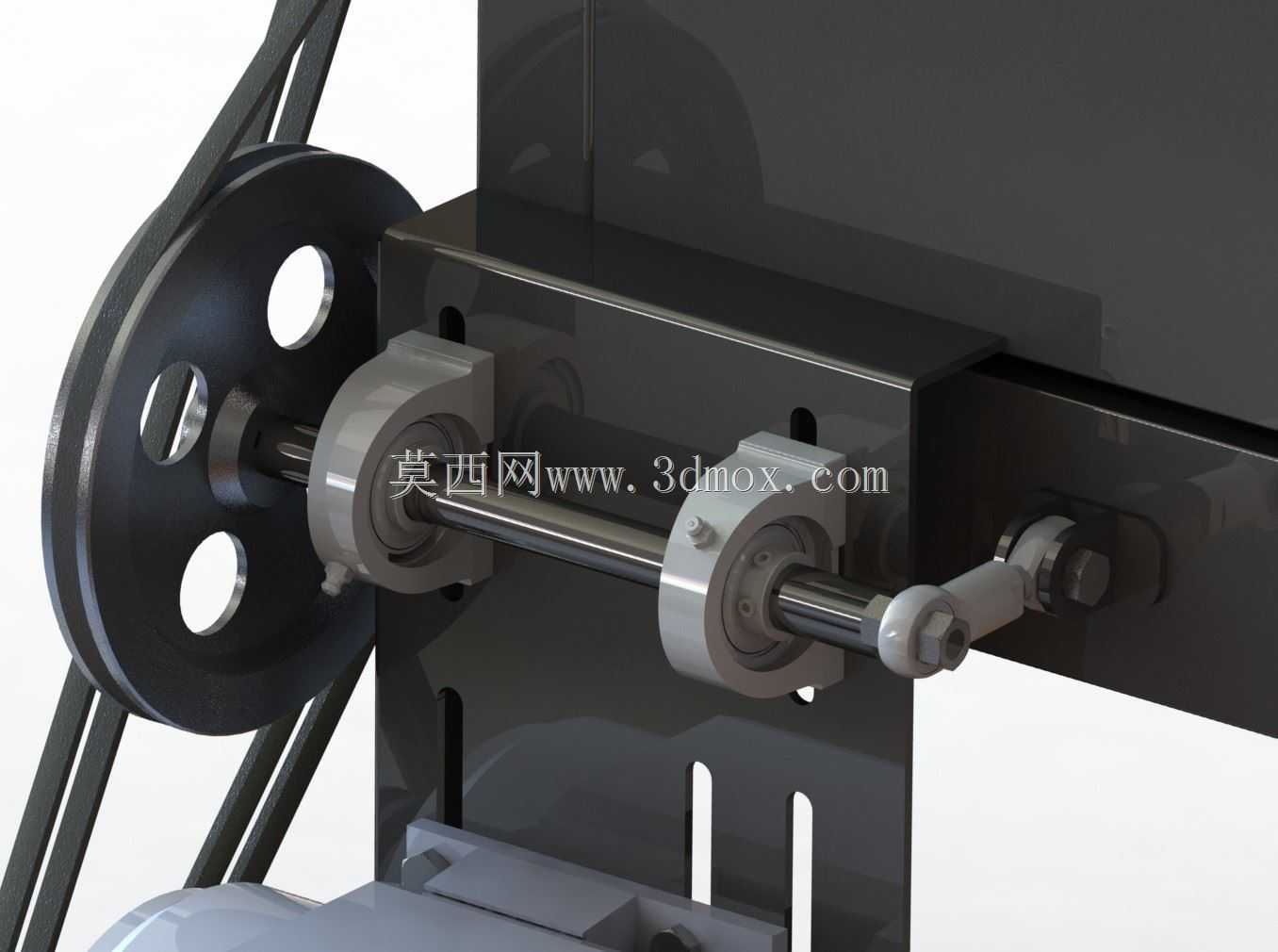

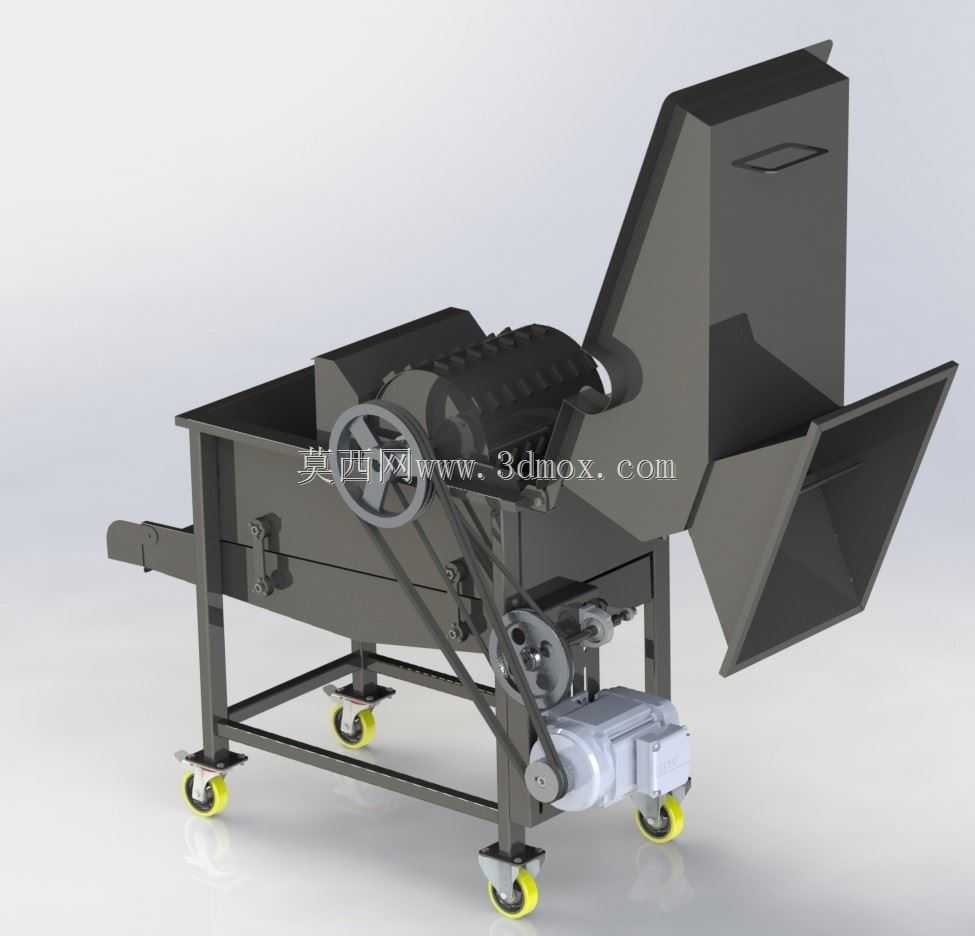

　　传动与维护方面，侧部带轮、张紧位置和防护罩需要在总装中保留拆装空间。皮带传动可缓冲脱粒腔短时卡滞带来的冲击，但张紧轮调整后应保证护罩仍能复位；检修门开启角度不能受料斗斜壁和出料溜槽限制。筛分偏心机构位于机身下部，工作频率和振幅直接影响清选效果，建模时应体现偏心轴、轴承座、连杆与筛体的相对运动关系，尤其要检查筛体全行程中与固定机架、排杂溜槽之间的安全间隙。

　　安装边界可按移动作业单元理解：设备前方需要留出人工接袋或布置螺旋输送机的空间，后方及侧面需保证果穗喂入、检修门开启和皮带维护；顶部料斗上方不应布置低矮横梁，否则倒料时容易碰撞。地面无需复杂基础，但应选择平整硬地，脚轮制动后再运行，以降低振动引起的位移。整机结构把料斗、脱粒腔、振荡筛、排芯溜槽和移动机架整合为一体，适合在三维设计阶段重点校核物料流向、机架刚度、调节机构行程、易损件拆装路径以及外接输送设备的接口关系。
