农用玉米粉碎研磨机组三维结构

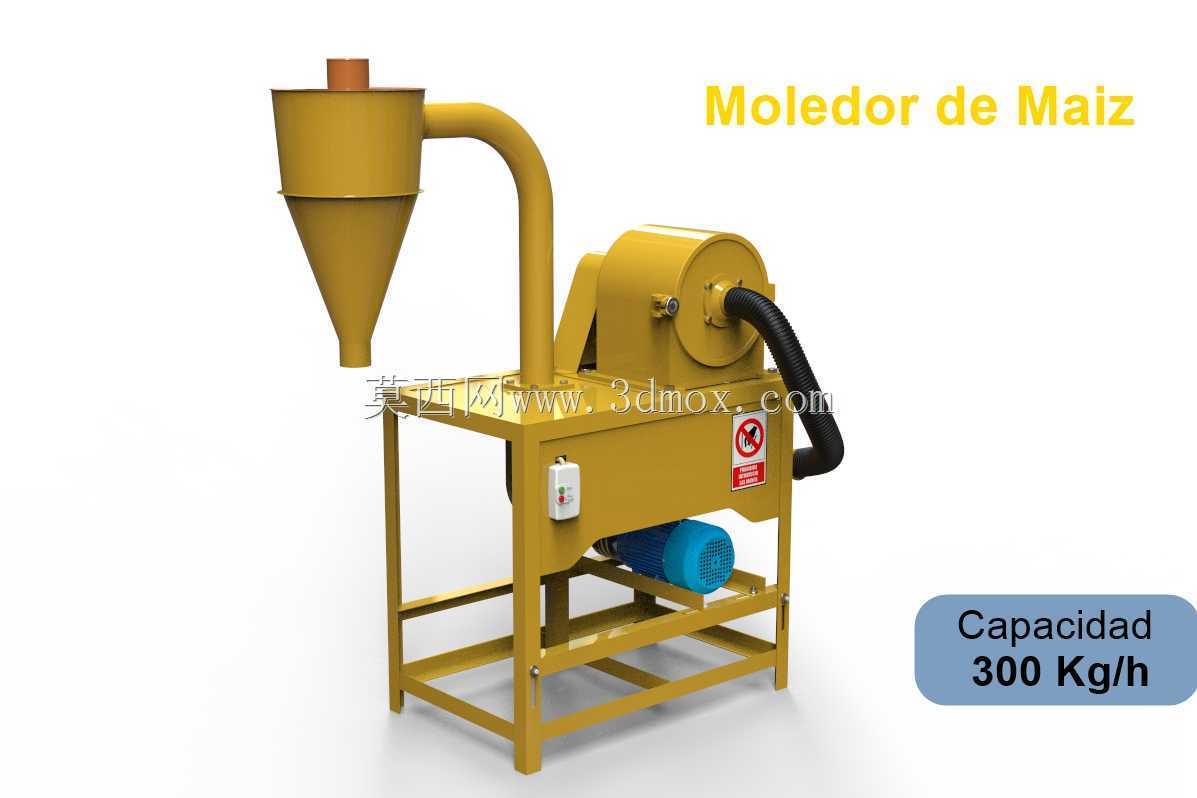

　　这套三维结构对应小型农用玉米粉碎研磨机组，整机围绕锤片式粉碎腔、负压风送管路、旋风集料筒、机架支承和电机传动几个核心模块展开，主要用于农户、小型饲料加工点和粮食初加工场所，对干燥玉米粒进行粉碎、磨粉和集料作业。设备标称处理能力约300千克每小时，适合连续小批量加工，既可以处理玉米，也可在更换筛网或调整粉碎间隙后用于杂粮、颗粒饲料原料的破碎。

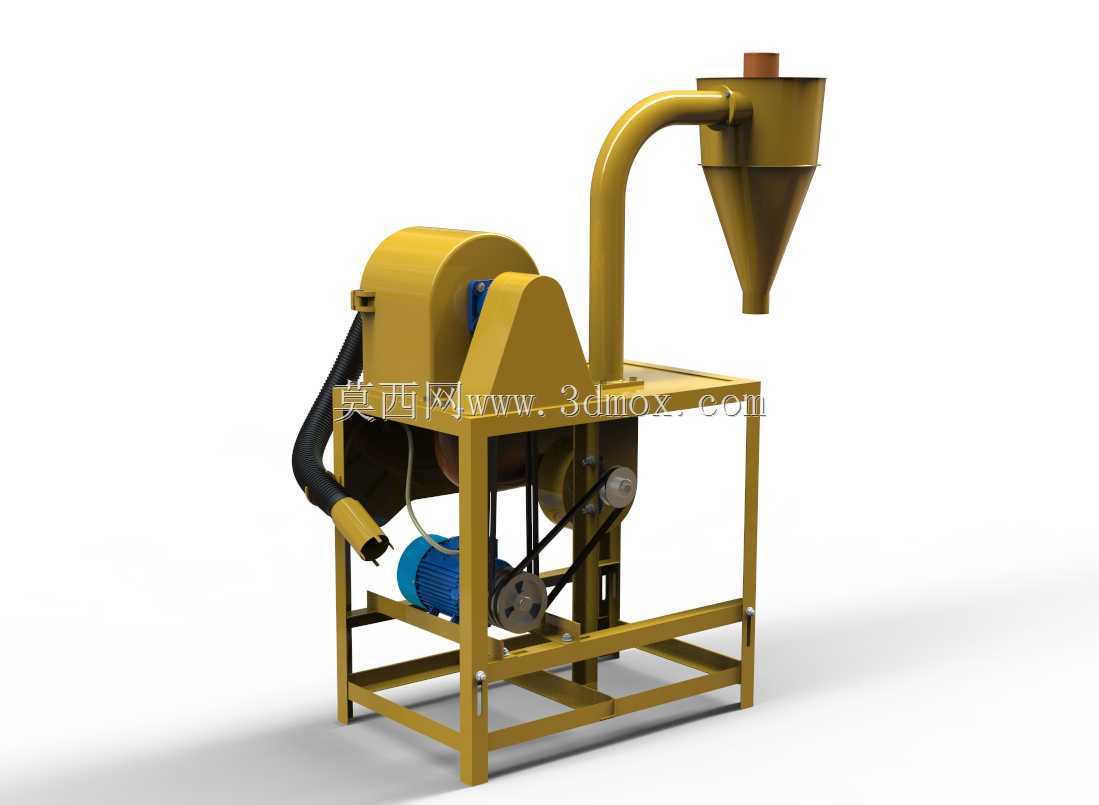

　　从布置方式看，粉碎主机位于机架中部，电机安装在机架下层空间，通过带传动带动粉碎转子旋转。主机侧面设置黑色弯曲风送管，粉碎后的物料在风机气流作用下进入管道，再输送至上方旋风分离器。旋风筒采用上圆柱、下圆锥的典型结构，顶部设出料或排风接口，含尘气流切向进入后沿筒壁旋转，颗粒在离心力和重力作用下沿锥壁下滑，气流则从上部排出。这种结构把粉碎、输送和集料整合在同一机架上，减少人工接料时的粉尘外逸，也使整机在作坊内移动和布置更加方便。

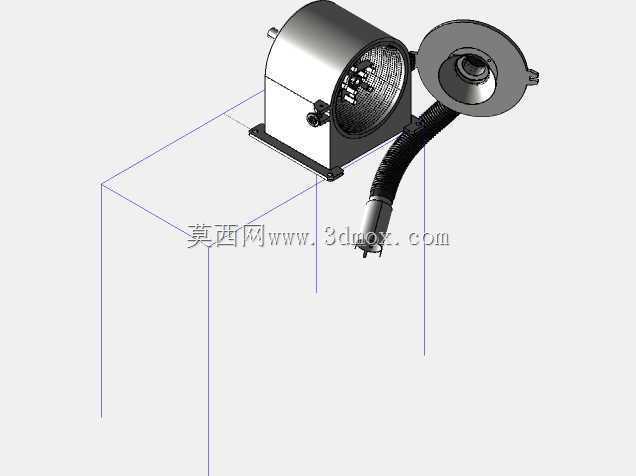

　　粉碎腔外形为圆筒式壳体，端盖与壳体通过紧固件连接，便于后期打开检查锤片、筛片和衬板磨损情况。转子区域需要保证足够的动平衡余量，锤片与筛网之间的间隙直接影响成品粒度和能耗：间隙过小会增加摩擦负荷，容易造成物料过热；间隙过大则粉碎细度不足，回流颗粒增多。建模时应重点表达转子轴线、轴承座位置、皮带轮中心距、张紧调节空间以及检修门开启范围，避免在实际装配中出现皮带拆装困难或端盖与管路干涉。

　　机架采用方钢焊接框架形式，四根立柱与多层横撑形成稳定支承。上层承担粉碎腔和旋风筒重量，下层用于安装电机，底部框架同时承担整机倾覆力矩。由于设备工作时存在转子高速旋转和物料冲击，机架连接处不能只按静态承重处理，需考虑振动传递、地脚支承和管路附加载荷。旋风筒通过弯管与主机相连，悬臂高度较大，若支承不足，运行时管路会产生明显摆动，因此在模型中应保留管箍、支撑件和螺栓连接位置，方便工程人员校核连接强度。

　　外形边界方面，整机高度主要由旋风集料筒决定，宽度集中在主机壳体、电机和弯管外侧，长度则包含机架前后支腿及维护空间。安装时设备后方应留出电机检修和皮带更换距离，粉碎腔侧门方向需要保证开门空间，旋风筒下方应预留接袋或接料容器高度。地面要求基本平整，支腿位置可设置减振垫或地脚固定孔，以降低启动和加料不均时的振动。进料区域应与操作人员站位保持安全距离，旋转部位和电气控制盒需有明确防护边界。

　　风送系统的设计思路是利用粉碎腔内部气流完成物料提升，不必额外配置复杂输送装置。管道弯头处属于磨损较快区域，尤其在玉米颗粒高速通过时，弯头外侧会承受持续冲刷。三维结构中弯管的曲率半径、接口法兰方向和旋风筒入口角度都需要合理表达；曲率过小会增加压损，曲率过大则占用空间。旋风筒下部锥角影响物料下落顺畅性，锥度过陡虽有利于高度控制，但容易造成物料架桥；锥度过缓则会增加整机高度和材料成本。

　　电机位于机架下方，有利于降低整机重心，但也面临粉尘堆积和散热问题。带传动结构应保留防护罩安装位置，皮带轮外圆、键连接和张紧调节螺栓需要在模型中有明确尺寸关系。电气控制盒布置在主机侧面，便于操作和紧急停止，同时应远离进料飞溅区。整机涂装以醒目的工业黄色为主，运动件、警示件和电气件通过颜色区分，便于现场识别维护点。

　　在结构设计和选型阶段，该模型可用于检查粉碎腔、管道、旋风筒、机架和电机之间的空间关系，也可用于评估物料流向、维护开口、吊装边界和现场安装尺寸。对小型粮食加工设备而言，真正影响使用效果的不仅是粉碎转子本身，还包括集料效率、管道压损、机架稳定性、检修可达性和安全防护是否形成完整闭环。
