集成式无刷直流驱动电机总成结构

　　这套集成式无刷直流驱动部件主要面向紧凑工位的旋转执行需求，常见于轻载输送辊道、小型自动化专机、实验室调速装置、包装辅机以及需要精确转速配合的直连机构中。整机把动力输出段、驱动控制段和散热结构集中在同一轴向上，减少了外置驱动器与电机之间的分散布线，也让设备侧板、安装立板或移动小车上的布置更加规整。

　　从实际使用角度看，该部件并不依赖复杂的机械减速链来获得较低输出转速，而是通过控制信号对电机进行宽范围调速。端部引出的多芯线束承担供电、转速指令和反馈信号传输，线束末端采用插接方式，便于在整机装配时快速对接控制箱；维护时也可以先断开插头，再拆卸电机固定件，避免在狭窄空间内反复拆线。

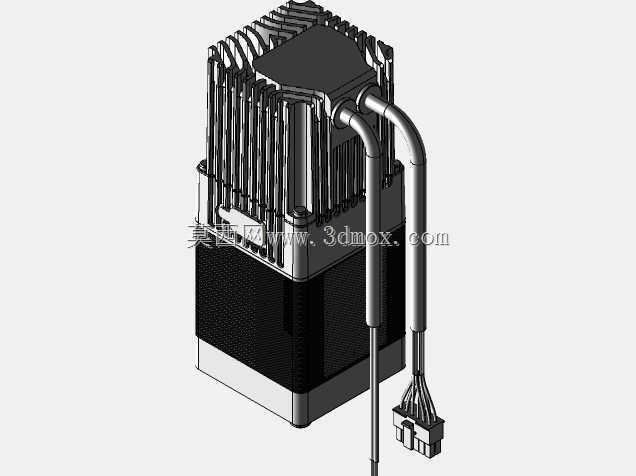

　　上部密集肋片是整个结构中非常关键的热设计部分。无刷电机在持续堵转、频繁启停或低速大扭矩工况下，驱动电子元件和绕组都会产生热量，肋片沿外壳周向布置，形成较大的外露换热面积。设备运行时，周围空气可沿肋片间的沟槽自然流动；若安装位置靠近设备风道，还能借助系统风扇形成附加对流。设计时需要注意肋片方向不应被安装板、线缆槽或相邻机构完全封死，否则散热效率会明显下降。

　　下部圆柱段为电机主体，外壳采用规则的多边形与圆柱结合轮廓，既方便加工成型，也为端面螺钉固定提供了平整基准。输出端位于整机下方，选型时应核对轴伸长度、键或平面配合形式以及同轴度要求。若直接连接负载，建议在负载侧设置支撑轴承，避免带轮、同步轮或联轴器重量长期悬置在电机轴上；若通过同步带传动，则应控制皮带预紧力方向，使径向载荷尽量落在轴承允许范围内。

　　安装边界方面，整机呈立式细长布局，上部散热肋片的外接轮廓决定了最小避让空间。三维布局时不能只按电机名义外径预留孔位，还要给肋片周围留出空气通道和手部拆装空间。侧向两根较粗的线缆从上部控制段引出后弯曲下行，折弯半径需要保持在合理范围，过小的弯曲会损伤内线绝缘，也会在设备振动时使插头根部承受持续应力。线束走向应远离高温热源、锋利钣金边和往复运动部件，必要时使用波纹管或扎带固定，但不能把扎带直接压在插头应力释放段。

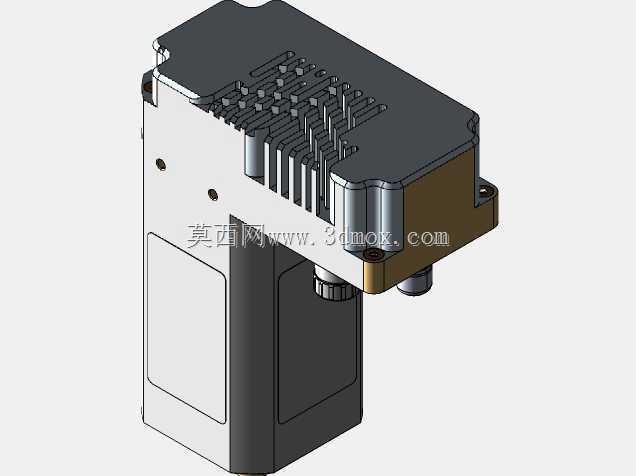

　　结构建模时，可以把整机拆分为电机壳体、定子绕组包络、转子轴系、上部控制盒、散热肋片、端盖、线缆和插头几个层级。散热肋片数量较多且形态重复，适合采用阵列特征建立，后期修改肋片高度、厚度或间距时能够同步更新。控制盒与电机筒体之间的台阶面应保留装配间隙和密封面表达，插头内部多芯端子可按外观简化处理，但插头外形、卡扣位置和线缆出口方向需要准确，因为这些细节会直接影响设备布线干涉检查。

　　在机构设计中，这类集成驱动部件的优势在于控制链路短、安装件少、外观封闭性好。它适合安装在食品包装、医药分拣、印刷辅机和小型实验设备等对清洁与空间都有要求的场合。布置电机时，固定螺钉应按对角线顺序压紧，端面与安装板之间保持贴合；若设备存在明显振动，可增加防松垫圈或使用螺纹胶。接线后应留出插头插拔操作空间，避免电机就位后插头被机架遮挡。

　　对于选型人员而言，不能只关注扭矩和转速，还应同时校核热边界、轴端载荷、线缆弯曲半径、驱动器散热条件以及维护拆卸方向。将这些约束在三维设计阶段提前体现，可以减少样机阶段因散热不足、线束干涉或轴端受力不当造成的返工。
