车载永磁同步交流发电机结构设计

　　该三维结构围绕车载移动供电场景展开，主体采用盘式紧凑布局，将定转子总成、液冷壳体、接线控制模块和安装接口整合在同一轴系内，适合在混合动力车辆、特种作业车辆以及农业装备中承担电能生成与车载用电供给任务。设备运行时由动力源带动转子旋转，永磁体建立稳定磁场，定子绕组切割磁力线后输出交流电，再经外围整流、调压或逆变环节向车载负载供电。

　　从结构布置看，发电机外壳采用多层环形散热筋与封闭液冷通道结合的方式，冷却液在壳体内部循环，可带走绕组、铁芯和轴承区域产生的热量。相比单纯风冷结构，这种布置在低速大扭矩、长时间连续作业和密闭机舱环境下更有优势，能够降低绕组温升，减少热膨胀对气隙均匀性的影响。壳体外侧预留进出液接头，接头位置靠近上部并带有明显凸台，便于管路避让和装配维护；端盖圆周布置多组紧固螺栓，保证轴向压紧力均匀，同时为后期拆解检修提供明确受力点。

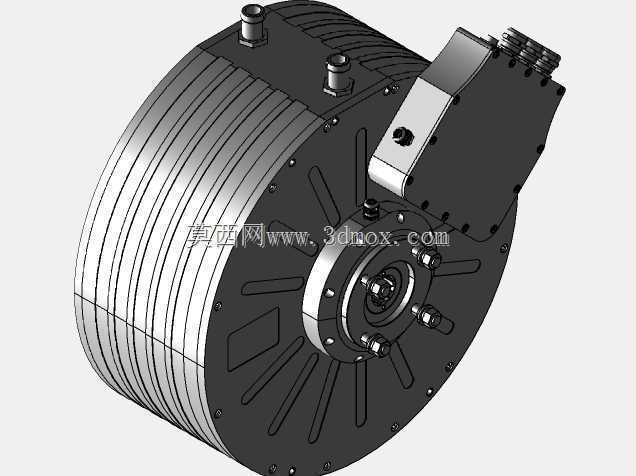

　　轴端设计是该模型的重点区域。中心输出轴通过轴承支撑在前后端盖之间，轴端保留与联轴器或传动机构连接的配合面，周围螺栓孔、定位台阶和密封槽均按实际装配关系表达。转子部分与轴系形成刚性连接，定子则固定在壳体内部，气隙区域通过端盖同轴度和轴承定位来保证。工程建模时需要重点控制转子外径、定子内径、端盖止口和轴承室之间的同轴关系，任何尺寸链偏差都可能引起扫膛、振动或噪声增大。

　　侧面附加的接线与控制模块采用独立盒体形式，通过支架与主壳体连接，模块表面布置多组连接器，用于动力线、信号线和温度采样线路接入。该模块与电机主体之间保留一定安装间隙，既方便线束弯折，也能减少主壳体振动直接传递到电气接插件。对于整车布置而言，这种侧向模块需要在三维环境中同步校核发动机舱、车架横梁、液压管路和检修空间的干涉关系，不能只看发电机本体外形。

　　外形边界方面，整机呈短圆柱与侧置电气盒组合形态，主体圆柱段占据主要安装空间，轴向长度较短，径向尺寸相对较大，适合布置在发动机侧方、变速箱取力端或专用车架平台上。安装时应以主轴中心线、底脚或法兰结合面、电气盒最外轮廓以及液冷接头最高点作为校核基准。圆柱壳体外圆、后端盖螺栓头、顶部管路接头和侧向连接器均会影响最小包络体，设备周围还需预留冷却管弯曲半径、高压线束插拔空间和维护工具操作空间。

　　设计思路上，该结构强调高功率密度与车载适应性。永磁同步方案取消了励磁绕组和滑环结构，转子损耗较低，维护点更少；液冷系统使壳体能够在较紧凑体积下承受持续负载；多螺栓端盖和加强筋布置提高了抗振能力。模型中壳体表面的纵向筋条不仅增加散热面积，也提升圆筒刚度，降低车辆颠簸和转矩波动引起的壳体变形。端部不规则加强板与径向筋条共同构成传力路径，将轴承座载荷分散到整个端盖。

　　在选型和校核阶段，应结合额定转速、额定电流、功率因数、效率和冷却条件判断工作点是否落在高效区间。车载用户供电往往伴随冲击负载，例如液压系统、作业装置、控制箱和照明通信设备同时投入，发电机及其控制器需要承受短时电流波动。结构设计上还要关注轴承寿命、密封防护、冷却液流向、连接器防松以及整车绝缘距离。三维模型完整表达了主壳体、端盖、转子轴、接线盒、冷却接头和紧固件的相对位置，可用于布置评审、干涉检查、安装支架设计和维修空间分析，为后续工程出图、样机装配以及整车集成提供直接依据。
