大推力50kw无刷动力电机结构设计

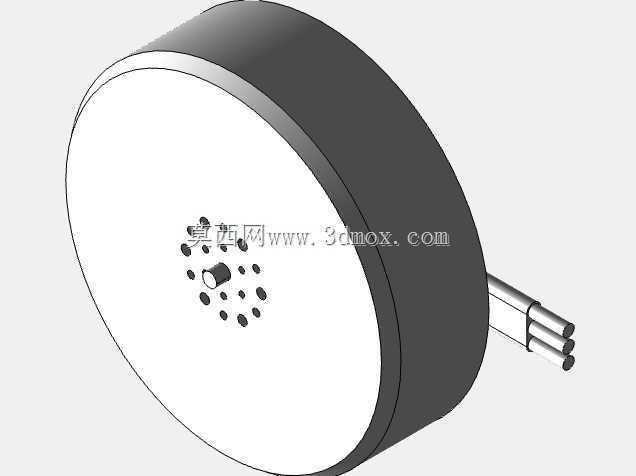

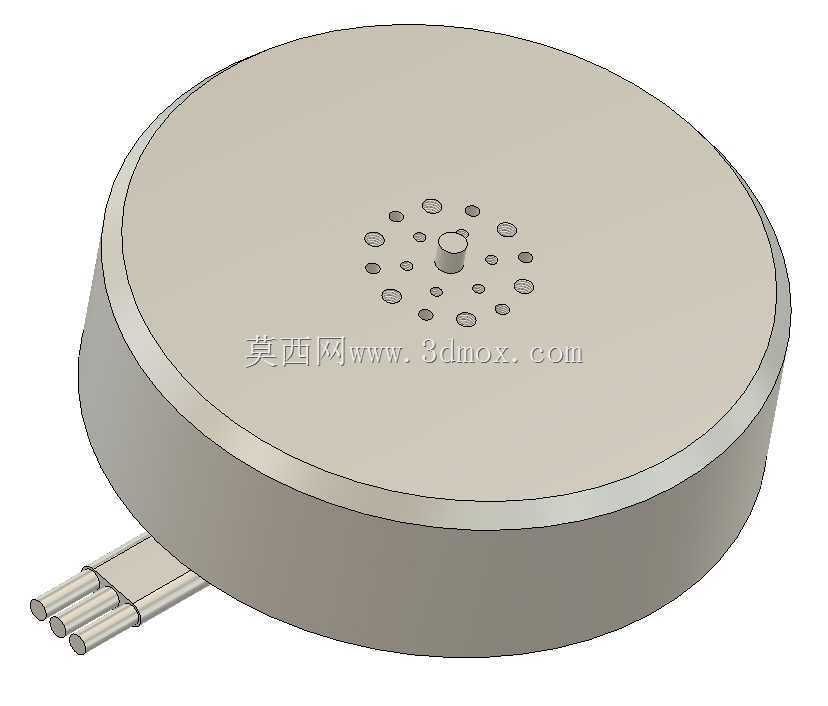

　　这款大推力无刷动力装置，核心适配轻型动力伞、小型电动载人飞行器这类对动力重量比要求极高的低空载人载具场景，同时也可经过安装接口适配后，用于小型电动特种车辆、重载地面移动机器人的动力输出单元。从结构设计逻辑来看，整体采用扁平盘式布局，核心目的是在有限的径向安装空间内，最大化定子绕组的有效作用面积，提升扭矩输出密度，相比同功率等级的柱状内转子电机，轴向尺寸压缩了近40%，能够直接贴合安装在动力伞的轮架或飞行器的承力框架上，不需要额外设计过长的动力输出转接轴，减少传动环节的功率损耗。

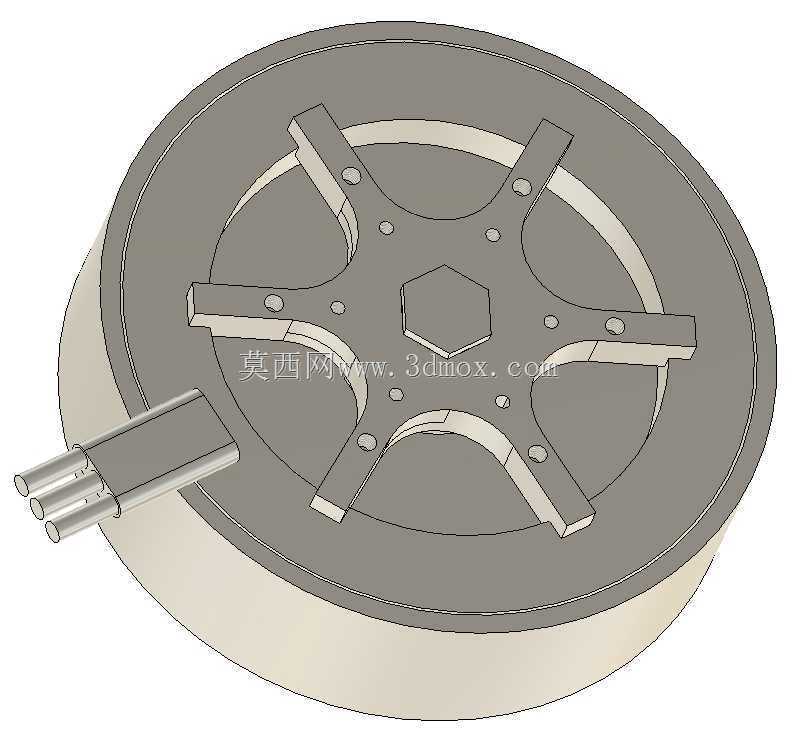

　　端盖部分采用六辐条镂空的支撑结构，中心设置六边形的轴系定位孔，这种设计并非单纯为了减重，每一处辐条的走向都对应定子铁芯的磁钢排布受力点，能够在高速旋转时均匀分散离心力带来的结构形变，避免端盖在高转速下出现径向跳动，同时镂空区域可以形成贯通的散热风道，电机持续大负载运行时，绕组产生的热量可以通过辐条间隙快速随气流散出，不需要额外加装散热风扇，进一步降低整体重量。出线端采用平行双出线的接线结构，接线端子直接从定子侧的固定座引出，固定座与端盖之间做了定位止口配合，能够避免飞行器起降过程中的振动导致接线端子松脱，同时出线方向平行于电机安装端面，不会额外占用轴向空间，方便布线时将线缆沿承力框架排布，减少飞行过程中的风阻。

　　从安装边界来看，电机的外圈定子壳体为标准圆柱面，端面预留了均匀分布的安装孔位，孔位的节圆尺寸与主流轻型动力伞的安装支架完全匹配，不需要额外加工转接板就可以直接固定；中心的六边形轴孔既可以直接配套六边形传动轴传递大扭矩，也可以加装轴套转换为常规圆孔配合平键使用，适配不同的传动结构需求。转子部分的磁钢采用表贴式排布，配合定子的集中绕组设计，能够在低转速下输出足够大的扭矩，动力伞起飞阶段不需要搭配减速箱就可以直接驱动螺旋桨达到起飞所需推力，省去减速箱的重量和传动损耗，整体动力传输效率可以达到92%以上。

　　在实际使用场景中，这类电机需要承受频繁的大负载启停，起飞阶段短时间输出功率会超过额定功率的1.5倍，因此结构设计时在端盖与定子壳体的配合面做了加厚的止口台阶，能够承受大扭矩输出时的反作用力矩，避免配合面出现错位；同时所有的固定孔位都做了沉头设计，安装后螺栓头部不会突出电机端面，既可以避免高速旋转时螺栓突出部分带来的风阻和安全隐患，也能防止螺栓在长期振动下出现退丝脱落的问题。针对户外使用的场景，电机的出线端固定座做了密封槽设计，可以配套密封圈达到基础的防尘防水要求，能够适应野外起降时的扬尘、小雨天气环境，不需要额外做防护处理就可以正常使用。

　　从结构建模的细节来看，所有的圆角过渡都对应实际加工的工艺要求，辐条与端盖外圈的连接位置采用R3的圆角过渡，避免应力集中导致的结构断裂，安装孔的位置都预留了足够的扳手操作空间，实际装配时不需要特殊工具就可以完成安装紧固。中心轴孔的尺寸公差按照过渡配合设计，既可以保证装配时的定位精度，也不会因为过盈量过大导致装配困难，同时轴孔端面预留了轴用挡圈的安装槽，装配传动轴后可以通过挡圈实现轴向定位，不需要额外设计轴向压紧结构，简化整体装配流程。
