交错编织金属菱形网孔防护碎片

　　这类交错编织的菱形金属网片在车间现场的使用场景非常分散，并不是只承担单一防护作用。做设备外罩时，它常贴在通风口、旋转机构外侧或者皮带传动段的围挡框架上，既不能完全封死气流通道，又要挡住操作人员误伸入运动部件的风险，还要能兜住加工过程中飞溅的细小切屑，避免硬质碎块直接弹到人行通道。选用网孔结构而不是整板封板，核心考量就是通风与可视的平衡：整板围挡虽然遮挡强度高，但电机、减速箱长时间运行后热量散不出去，夏季柜内温度抬升明显，运维人员巡检时也没法直接观察内部传动带的张紧状态、链轮啮合位置；换成菱形编织网之后，站在设备外侧就能透过网孔看到内部运转情况，冷却风也可以横向穿过网面，不会在围挡内部形成涡流滞热。

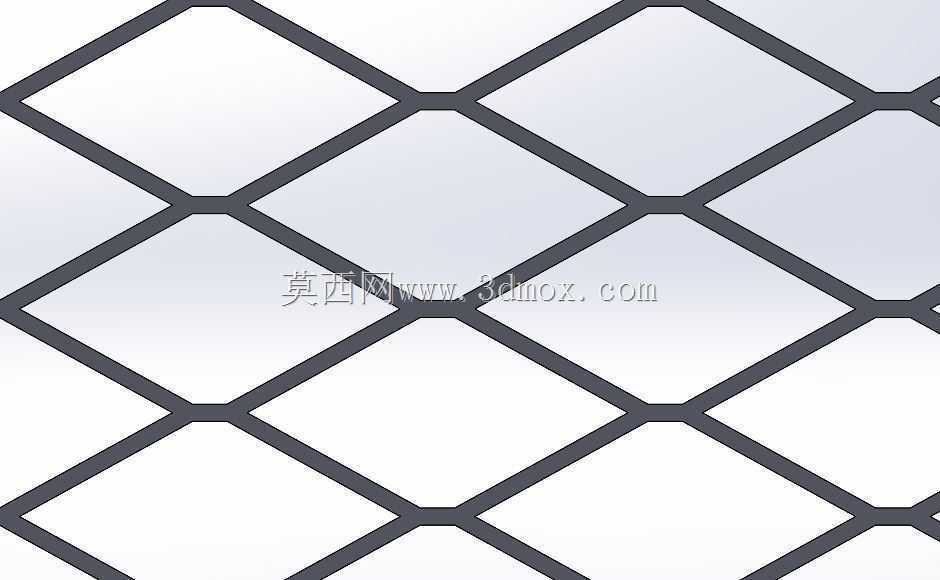

　　从结构形态上看，网片由连续金属丝交错弯折咬合而成，每个菱形单元的四个边都和相邻丝段形成双向约束，受面外冲击时，单点受力会顺着斜向丝材把载荷分散到周边十几个网孔单元，不会像冲孔网那样在孔边应力集中位置直接撕裂。现场安装时一般不会把网片直接贴死在设备壳体上，通常会预留十到二十毫米的间隙，一方面避免网片和振动源刚性接触产生高频共振异响，另一方面让飞溅切屑撞到网面后有缓冲跌落的空间，不会卡在网孔和背板之间反复摩擦。裁切边界要特别注意，编织网的断口如果不做包边处理，丝材端头容易在外力剐蹭后散脱，实际装配时多采用U型压条沿四周边缘夹紧，压条间距控制在一百五十毫米以内，再用自攻螺钉或者抽芯铆钉固定到方管框架上，长边跨度超过八百毫米的位置还要增加中间压条，防止网面受风压或者碰撞后中部鼓出。

　　设计选型阶段首先要确认的是网孔的有效防护间隙，菱形孔的对角线尺寸不能只看标称值，编织完成后丝材交叉位置会占用部分开口空间，实际可穿过的最大物体尺寸要比名义孔距小一个丝径量级。如果用在传动部件防护，按照机械安全防护的常规要求，人体手指、手掌能够触及的区域，网孔开口不能让测试探具深入到危险运动件的安全距离以内，网面到内部旋转零件的预留间隙也要和孔距匹配，不能出现网孔虽小但网面贴得太近、手指隔着网仍能被卷入的情况。用在切屑遮挡场景时，孔距选择要兼顾排屑，孔太小的话细碎铝屑会挂在网丝交叉点上，日积月累堵死通风面积，每班清理都要拆下来吹扫，维护工作量很大；孔过大则挡不住高速飞出的崩碎切屑，一般钢件加工区选稍小孔径，铝件、塑料件加工区可以适当放大孔距，利用材料自重让切屑撞击后自然滑落。

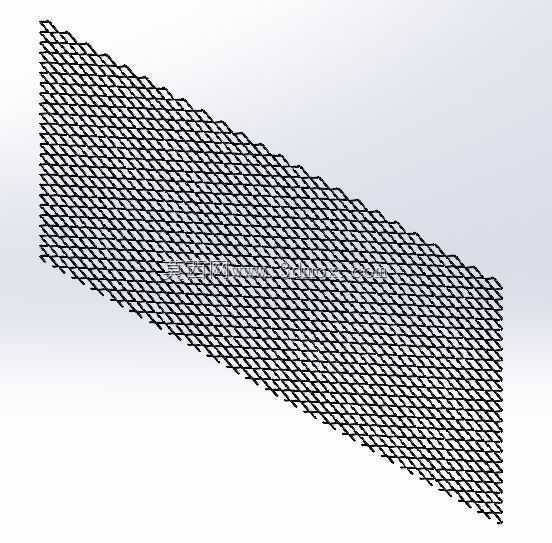

　　网片的丝径选择和承载需求直接相关，单纯做通风防尘、人员不常触碰的高位风口，细丝径就能满足刚度，整体重量轻，安装时单人就能托举固定；用在设备低位、叉车通道旁或者容易被工件推车剐蹭的位置，就要加粗丝径，提升网面抗凹陷能力，避免轻微碰撞就出现整片变形。三维建模时不能只画单片平面网，要把丝材的弯折起伏还原出来：编织网并不是完全处于同一平面，相邻丝段一上一下交错压叠，网面本身存在细微的厚度方向起伏，渲染和干涉检查时如果按零厚度面片处理，装配到压条之间会出现间隙偏差，实际压装时压条要么压不实网层，要么强行锁紧后把边缘丝材压变形。建模阶段可以先绘制单段弯折丝的扫掠路径，按菱形节距阵列后做交叉编组，区分出上下叠压的丝材走向，再沿裁切边界修剪出所需外形，边界处预留出压条覆盖的余量，不要把网孔直接裁切到最外边缘，至少保留半个完整菱形单元作为压接边，防止端头丝股松脱。

　　安装边界的处理还要考虑设备检修的拆卸需求，围挡网片很少做成永久焊接固定，多数情况是一侧用铰链连接、另一侧用快拆压扣或者蝶形螺钉固定，需要检查内部传动件时不用完全拆掉整片网，翻开即可操作。网片和框架的配合尺寸要留少量热胀余量，金属网在车间温差变化下伸长量虽小，但大面积整片铺装时如果四边完全锁死，冬季低温收缩会把边缘丝材从压条中拉出，夏季膨胀又会出现中部拱起，长方向每米预留半毫米左右的间隙就能抵消温度变形。表面处理上，这类网片多做镀锌或者喷塑，镀锌层适合普通切削工况，耐油污且焊接挂渣后容易清理；喷塑网片多用于外观要求统一的整机外罩，颜色和设备柜体保持一致，但要注意塑层厚度不能过大，否则网孔交叉位置积塑后会缩小有效开口面积，涂装前要明确孔距的验收下限。

　　除了设备围挡，这类编织金属网也常铺在操作平台的踏板面层、地沟盖板上方，利用菱形网的凸起纹路增加摩擦力，操作人员踩在带切削液的网面上不易打滑，废液和小废料可以直接透过网孔落到下方接渣槽，不会在踏板表面积液。铺地使用时网片下方要加方管支撑格栅，支撑间距不能过大，否则人员踩踏时网面下沉弯折，长期往复会造成丝材交叉点疲劳断裂，支撑框架的高度也要和周边地面齐平，边缘做斜坡过渡，避免推车经过时产生颠簸。建模时把网片的起伏厚度、压条宽度、支撑梁间距都按实际装配关系搭建，后续出工程图时就能直接标注网片裁切尺寸、压条孔位和安装间隙，现场施工不用二次比对放样，减少装配时的修配工作量。
