带剥离装置的耙子

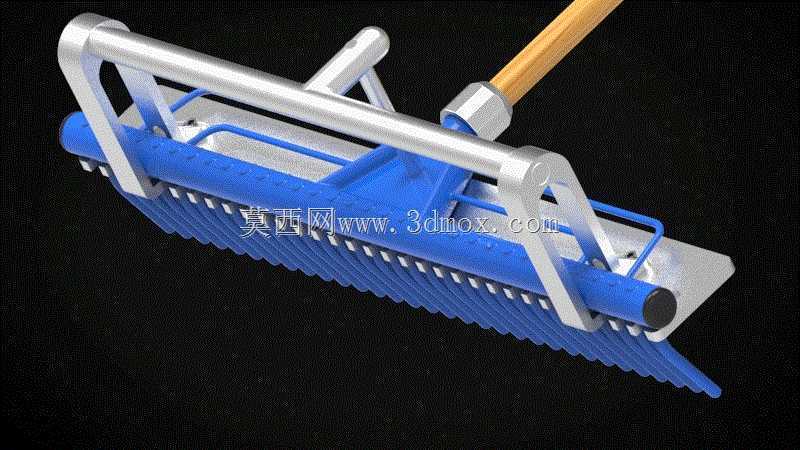

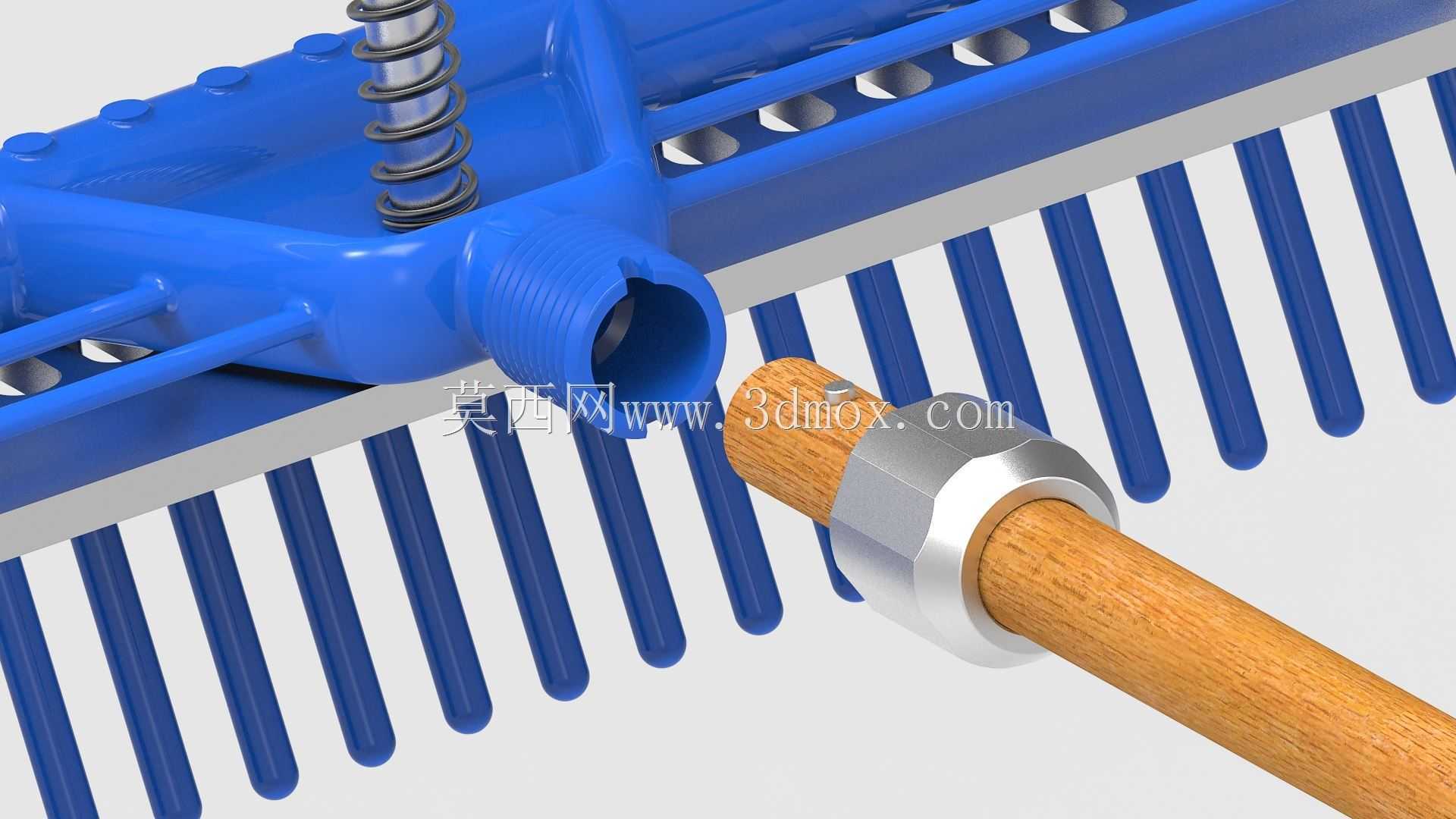

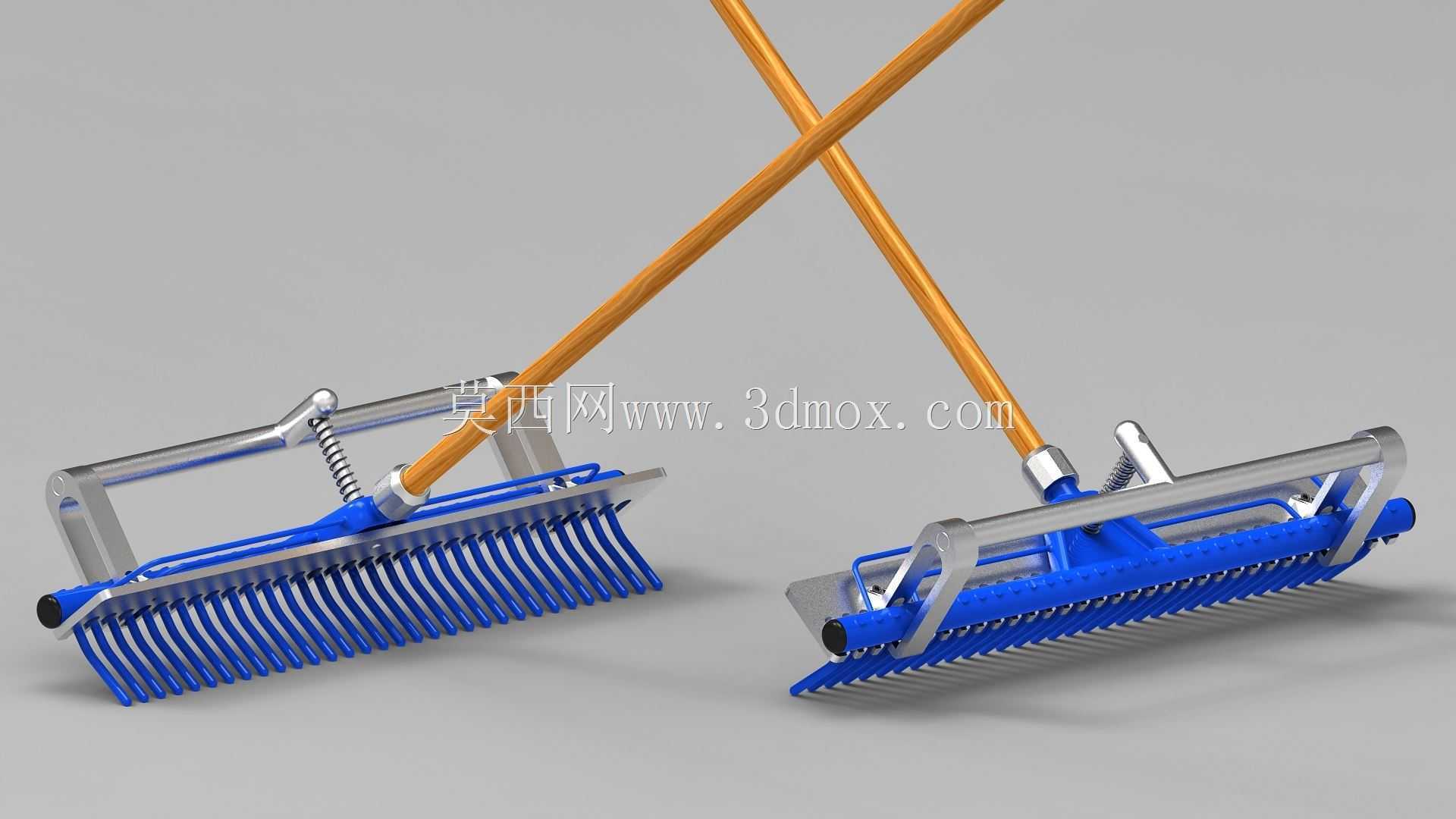

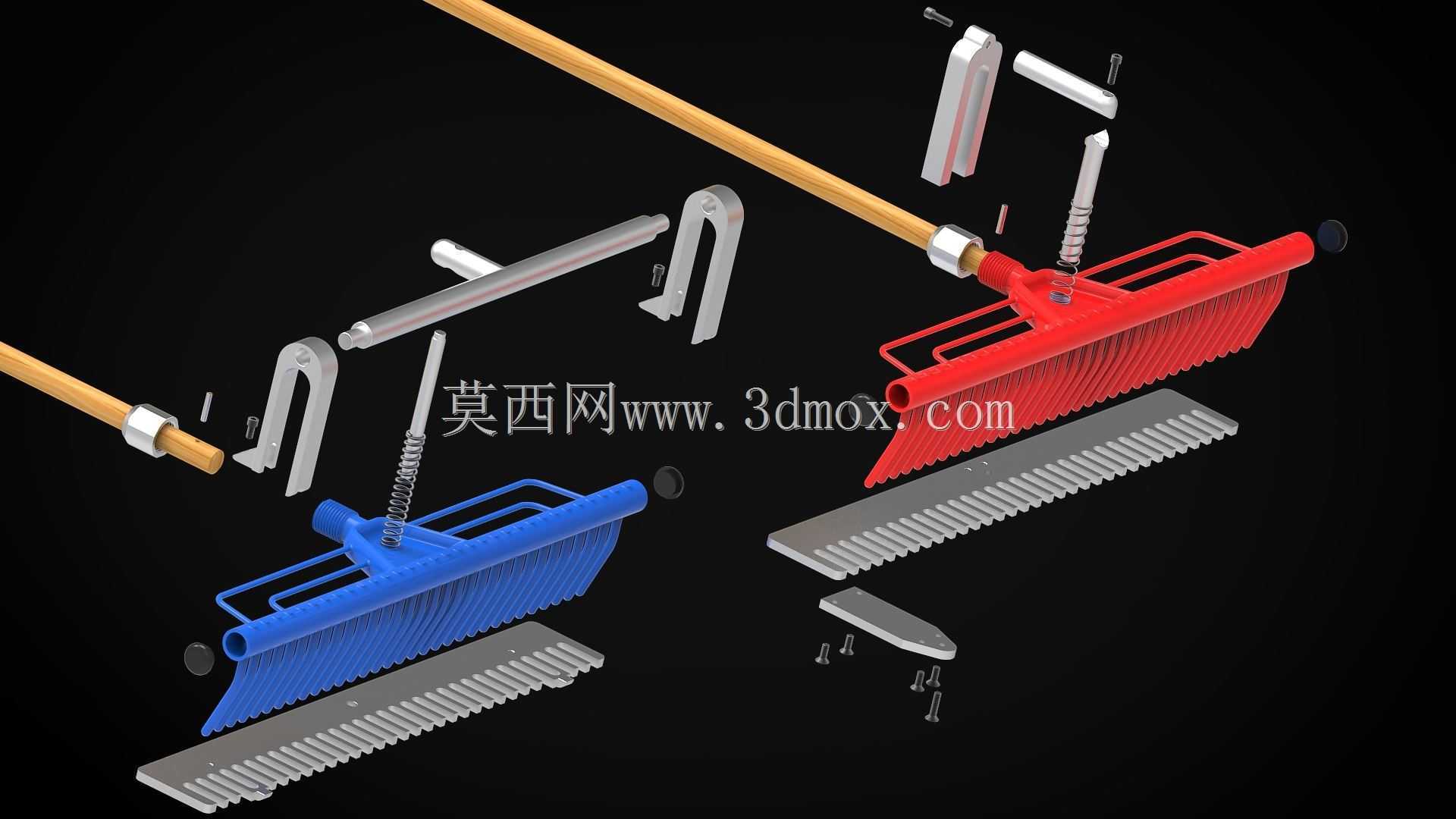

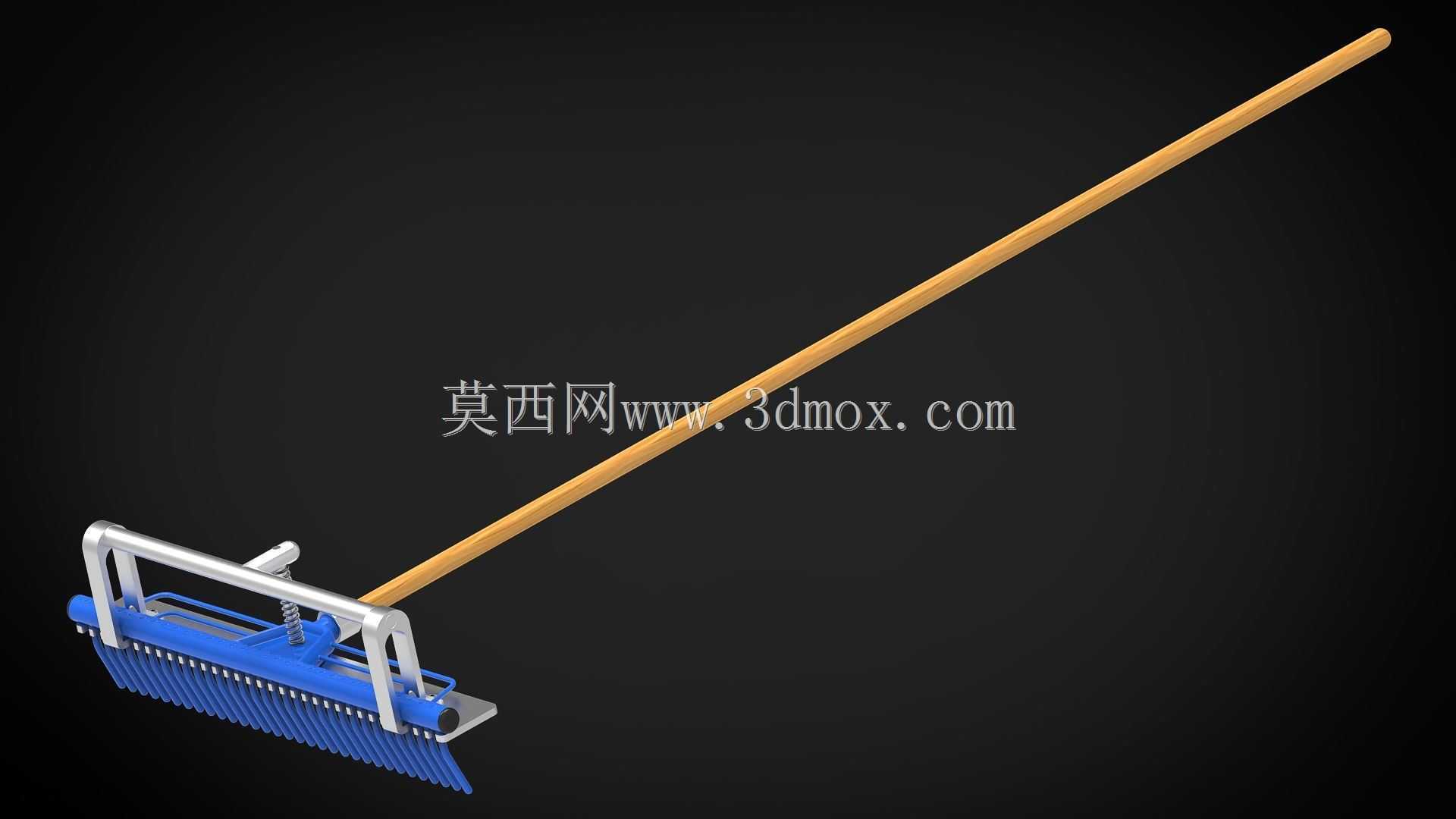

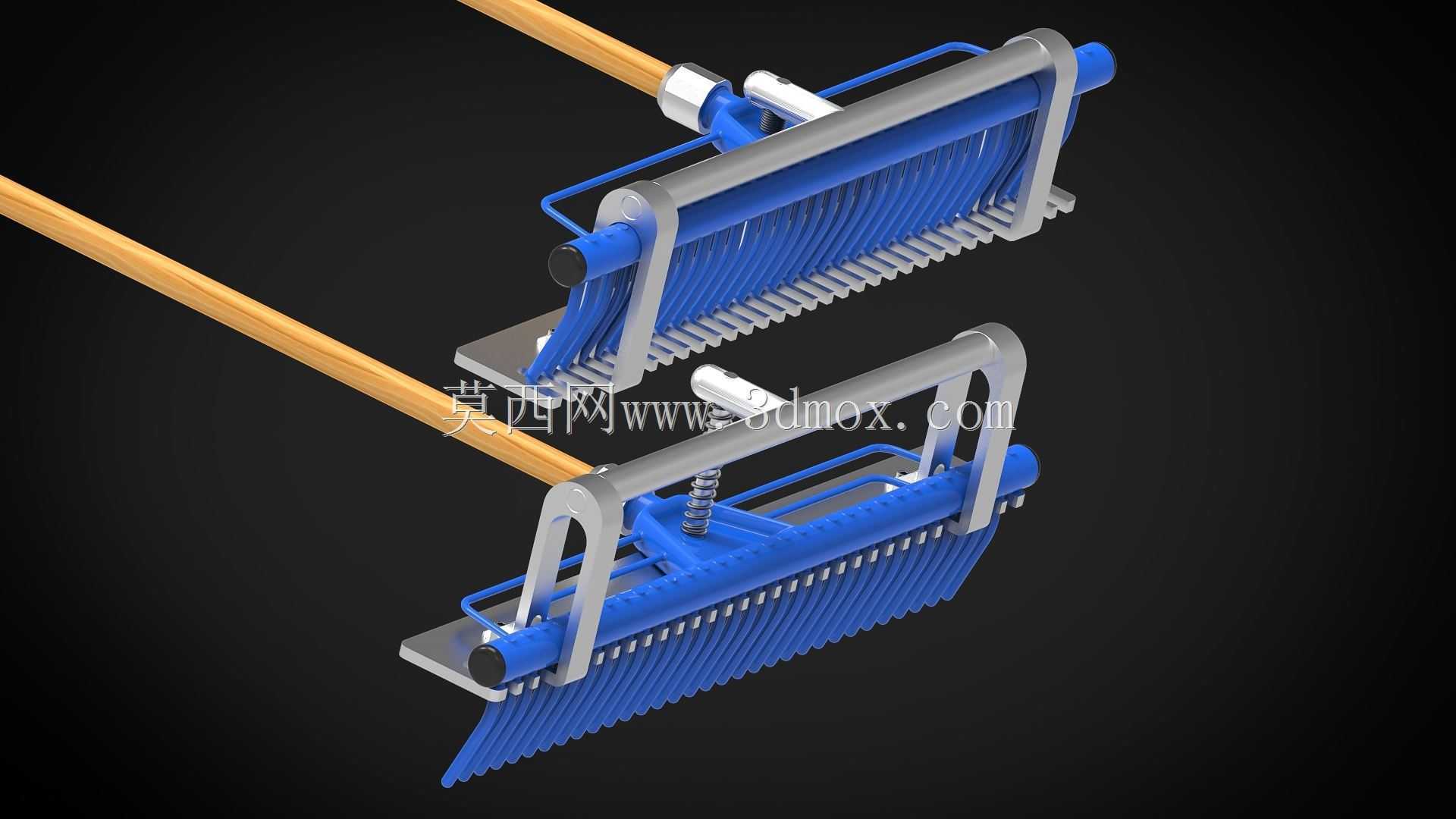

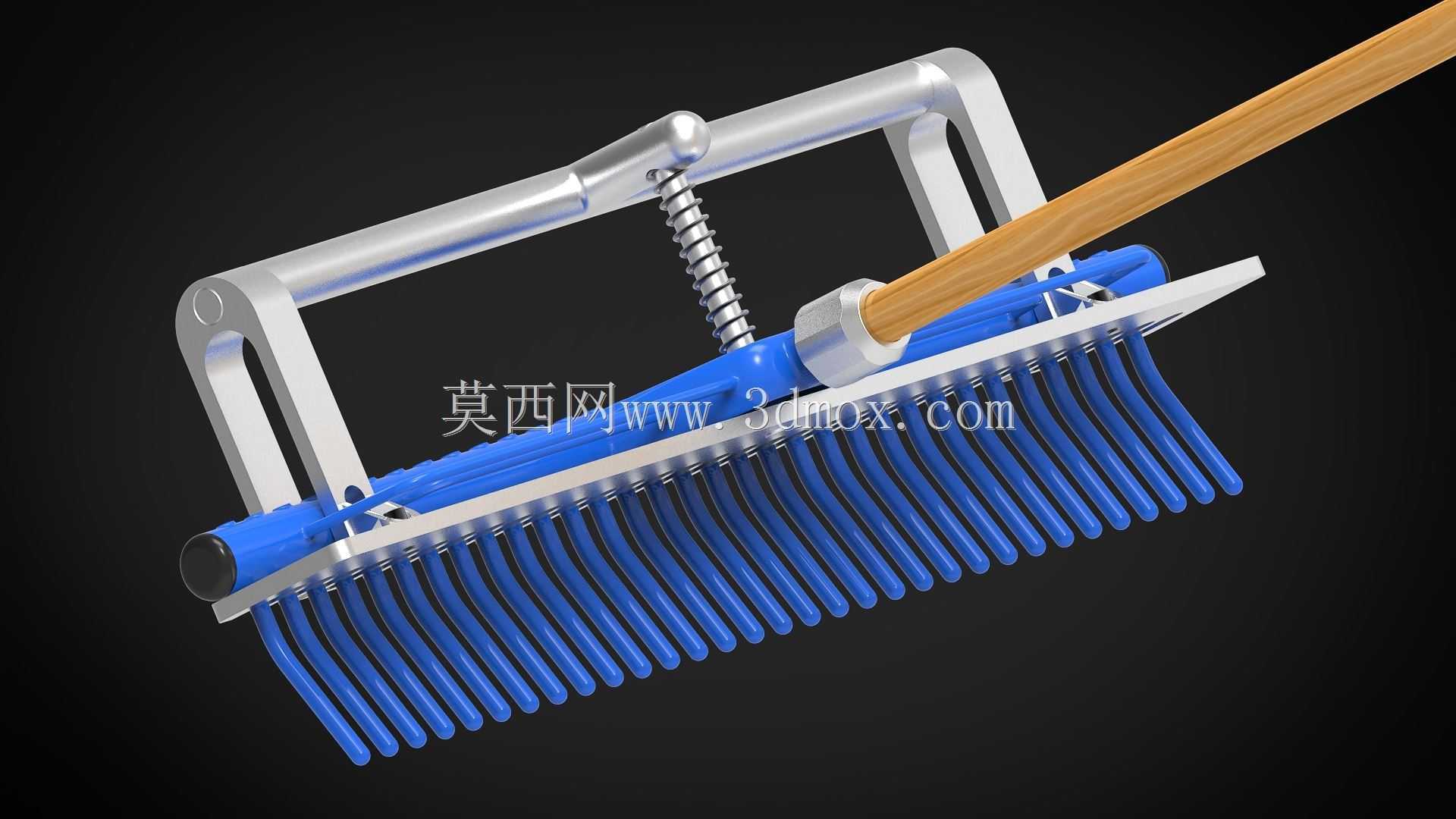

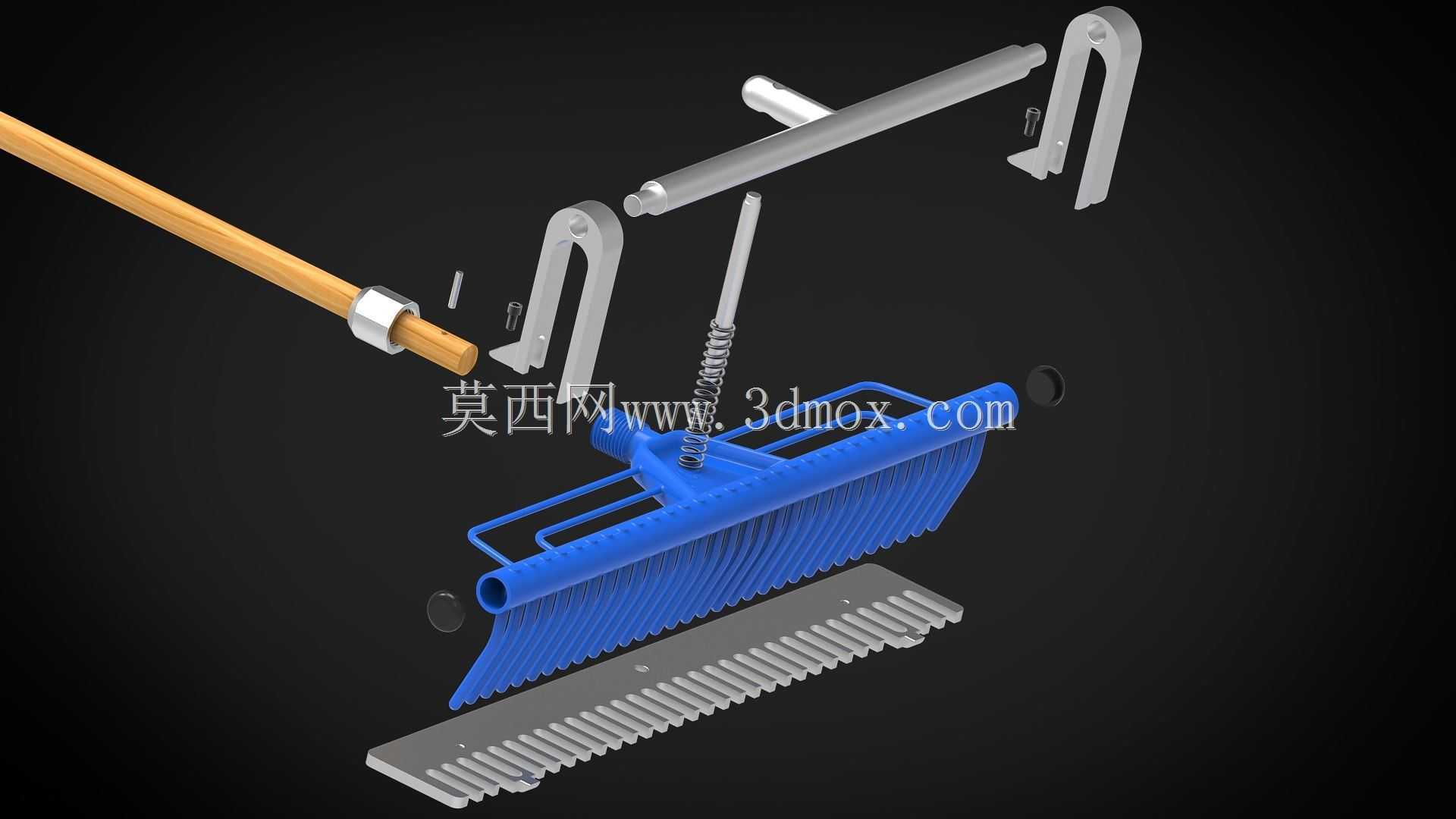

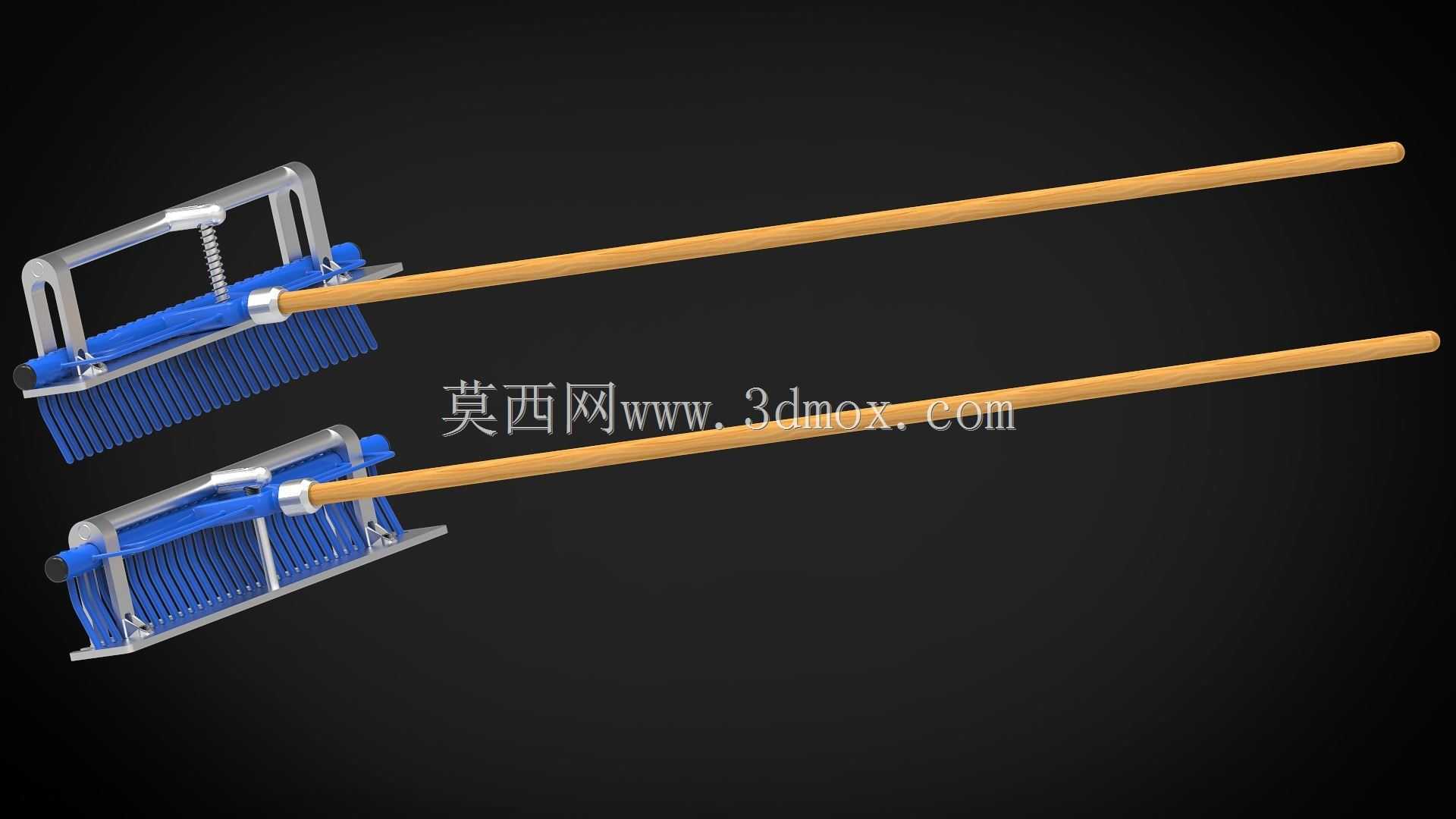

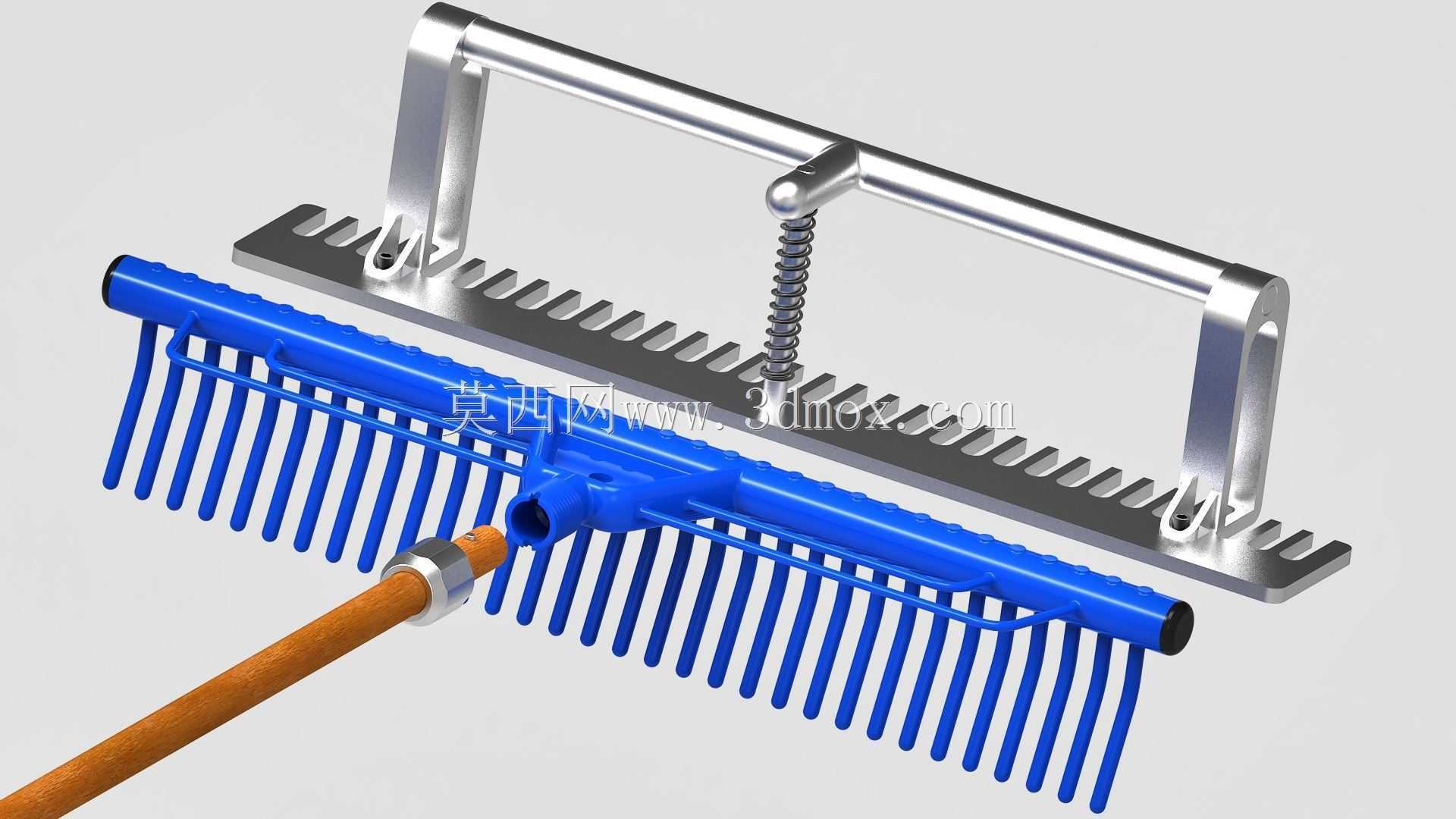

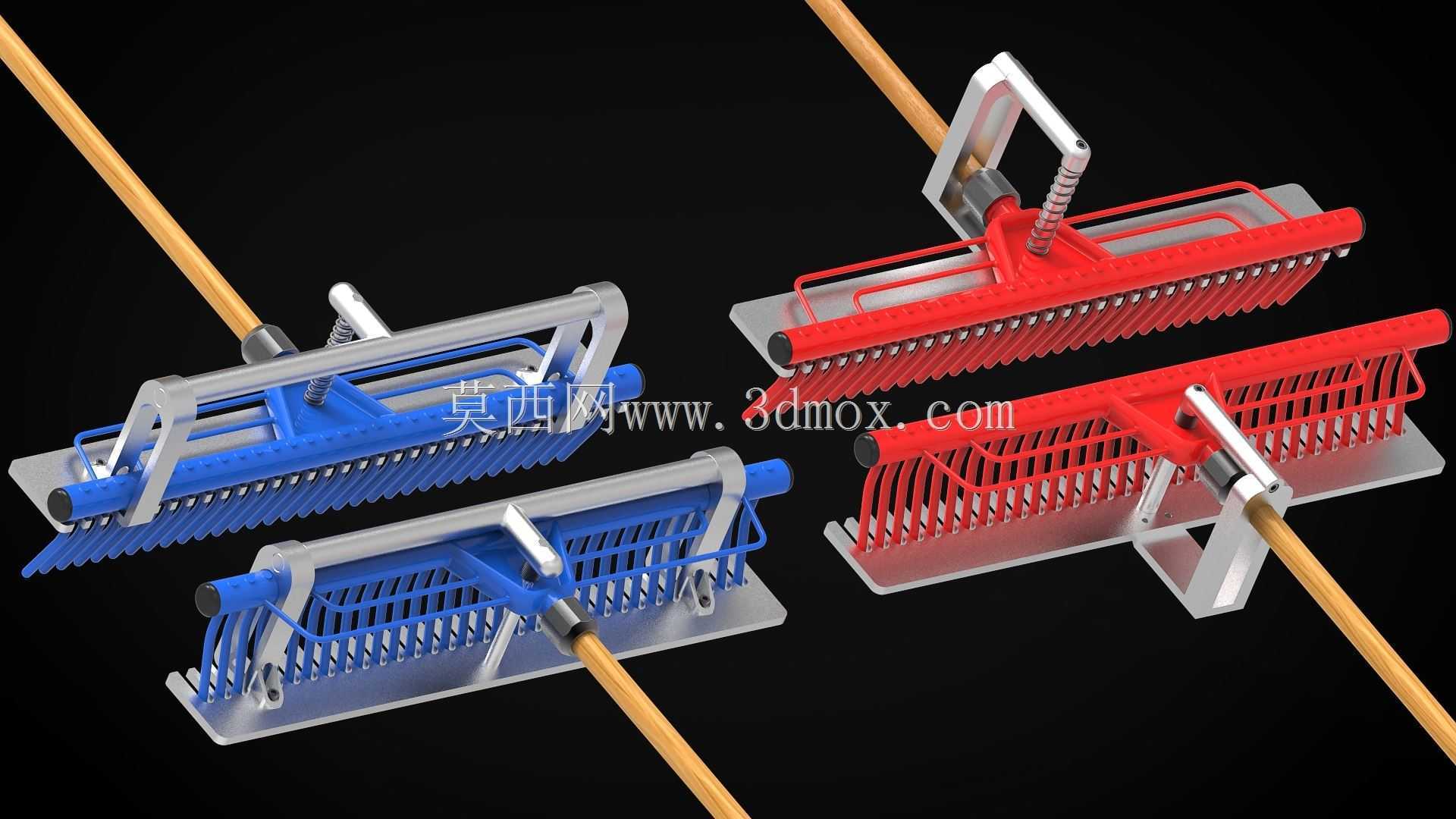

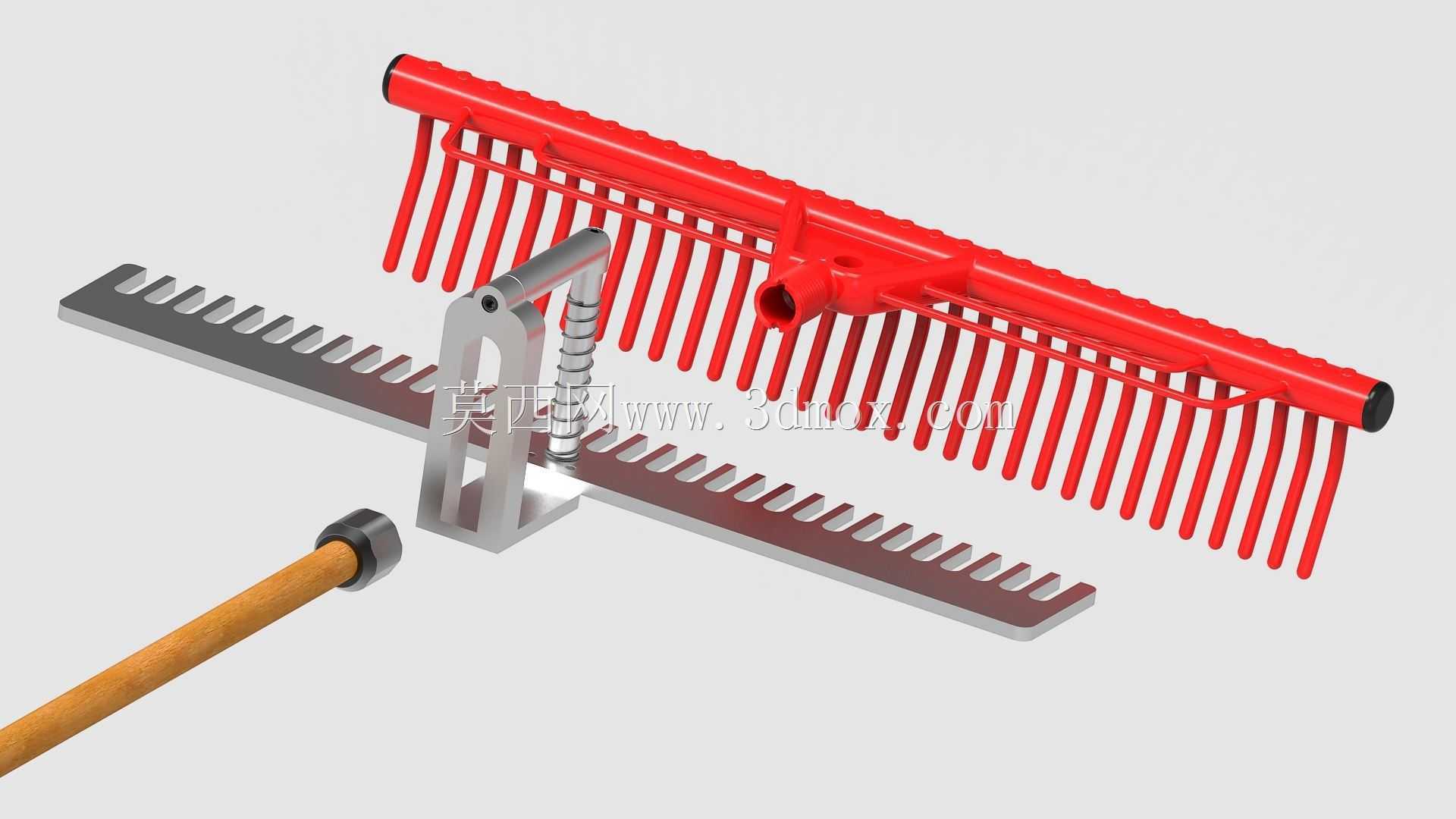

耙子剥离装置耙子的两个设计概念，耙子带有一个装置，可以轻松去除耙子上的物质，如草或树叶。家庭成员的请求和灵感。这对我来说是一个小挑战。“版本B”的动画没有显示驱动压缩弹簧，因为我不知道如何在?KeyShot 4?中设置压缩弹簧的动画。但我想展示一下剥离装置的功能。注：剥离装置：材料：所有部件均为铝，不带压缩弹簧和螺钉压缩弹簧：弹簧钢螺钉：钢剥离装置“B型”的完整运动质量：约1.65 kg剥离装置“C型”的完全运动质量：大约1.2 kg压缩弹簧（B型）（计算）：材料：弹簧钢Dm=15.5 mmd=1.8 mmDi=13.7 mmDa=17.3 mm弹簧圈数量：见3D模型L0=115 mmL1=106 mmL2=30 mm工作行程=76 mmc=1.915 N/mm压缩弹簧（C型）8 mmd=1.3 mmDi=16.5 mmDa=19.1 mm弹簧圈数量：见3D模型L0=115 mmL1=91.2 mmL2=15.2 mm工作行程=76 mmc=0.516 N/mm手柄连接螺纹：M30 x 3.0梳子连接螺纹：M6这些型号仅以STEP文件（.stp）的形式提供
