直列LED灯控拨动开关带线束结构

　　该直列开关主要布置在灯具与供电电源之间，用于现场作业人员对LED照明回路进行快速通断控制，常见于移动照明车、临时检修灯、工业手持灯具、车载照明和户外作业灯组。开关本体采用串接方式接入线缆，不需要把控制元件嵌入灯壳内部，因此在改造既有灯具、延长灯线或增加就近控制点时比较方便。操作人员在灯位附近即可拨动执行件完成开灯或关灯，避免反复回到电源端操作，尤其适合检修平台、仓库通道、矿山现场、工程机械周边等需要频繁控制照明的场景。

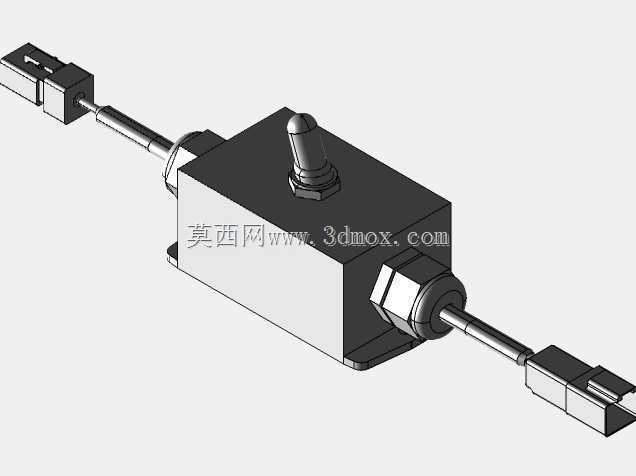

　　从结构上看，模型由中部开关盒、顶部拨动执行件、两侧出线锁紧结构、金属导管以及端部连接器组成。中部盒体为主要承载件，内部容纳触点、换向机构和接线空间；顶部拨杆通过螺母和密封垫圈固定在盒盖上，拨杆行程短，操作反馈明确。两侧线缆并非简单穿出壳体，而是通过六角锁紧螺母与密封件压紧，形成线缆抗拉和防松结构。出线后采用金属护管过渡，可降低线缆在根部反复弯折造成的断芯风险，端部 Deutsch 连接器则便于与灯具线束或电源线束快速对接。

　　建模时需要重点处理开关盒与拨杆机构的装配关系。拨杆根部应保留台阶、六角锁紧螺母和垫圈位置，不能只做单一圆柱，否则后续工程图中无法表达密封压紧和拆装空间。盒体两侧出线口建议按同轴关系建立，金属护管、锁紧螺母、橡胶密封件和盒体孔位之间要形成合理的层级关系；端部连接器需要体现插头壳体、端子腔、卡扣和防误插外形。线束在模型中可按刚性简化件处理，但弯曲半径不宜过小，靠近接头处应保留直线段，方便实际装配时压接端子和安装防水塞。

　　外形边界方面，开关盒属于串接在线缆中的独立部件，选型时不能只关注盒体本身长宽高，还要把两侧插头、护管和拨杆抬起高度计入安装空间。盒体底部预留平面安装条件，两个预钻孔可用于螺钉固定；若安装在薄板或设备支架上，应核对孔距、螺钉头直径以及盒体底面与安装面的贴合范围。顶部拨杆运动区域需要避开线缆、扎带和相邻设备，防止拨杆被线束压住或在振动环境中误碰。两侧连接器插拔方向最好与线缆走向保持一致，避免插头侧形成侧向拉力。

　　功能设计上，该开关承担交流或直流照明回路的通断任务，触点部分应根据灯具额定电流、启动浪涌和线径进行匹配。直流场景下，灭弧条件与交流不同，选型时不能仅按电压等级判断，还要结合负载功率、线长和保护熔断器校核。输入端与输出端采用不同连接器形式，有利于减少电源侧和灯具侧反接错误；公母接头对接后，卡扣可降低振动松脱概率。对于露天或多尘水环境，盒体合模面、拨杆轴处和线缆出口都是密封重点，三维结构中应给密封圈、压紧螺母和防水接头留出足够装配余量。

　　实际安装时，开关盒可通过底部孔位固定在支架、灯杆或设备侧板上，也可在线缆中段悬空使用，但悬空布置会让插头和线缆根部承受额外摆动载荷，长期振动工况下更建议固定。线束走向应避免直接拉拽开关壳体，插头附近设置扎带或线卡时，扎带位置应离开连接器尾端一段距离，既保持线缆稳定，又不影响锁紧螺母拆装。若用于多灯并联回路，应把开关布置在便于操作且不易被碰撞的位置，同时保证维护人员能够不用工具即可识别拨杆的开、关状态。

　　结构设计思路偏向实用型现场改造：以一个独立密封开关盒为核心，把机械操作、电气通断、线缆固定和快速插接整合在同一直列组件中。对三维建模人员而言，完成外观装配后，还应检查拨杆摆动包络、连接器插拔空间、底部安装孔可达性以及两侧线缆最小弯曲半径；对选型人员而言，则需把负载电流、防护需求、安装面强度、插头规格和维护频率一起纳入判断，这样模型才能从外观展示转化为可指导装配与选型的工程数据。
