压缩空气式果蔬去皮处理机柜

　　该设备面向中小型果蔬初加工产线的连续去皮作业场景，常见于净菜加工车间、农产品预处理工段、小型食品加工厂的原料处理区，替代传统手工削皮与机械摩擦去皮方案，通过压缩空气射流完成物料表皮剥离，尤其适配质地偏软、易受机械磕碰损伤的块茎类、果蔬类原料处理，避免刚性削皮刀对果肉造成过度切削浪费。

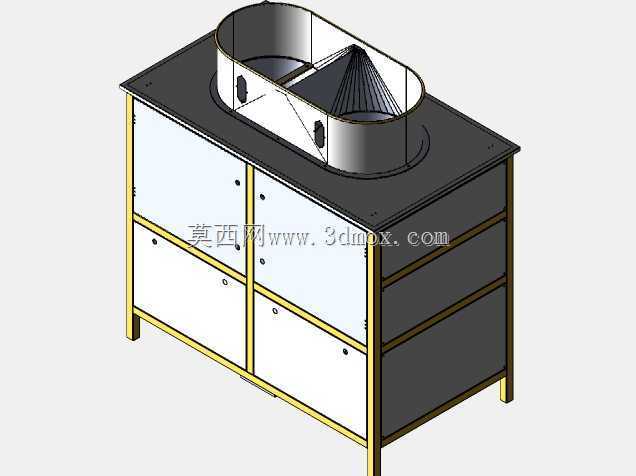

　　整机采用下部柜体承载、上部作业腔体置顶的分层布局，下部框架采用方管焊接成型的承重机架，机架外侧封装配有柜门的储物柜体，既可以内置安置气源处理三联件、气动控制回路、废料收集导流组件，也可作为设备运维的工具与备件存储空间，柜体柜门采用分体式拼装结构，每扇柜门配备嵌入式拉手与定位锁扣，日常检修时可单独开启对应舱门，无需拆解整机外封。机架四条支腿直接落地承载，支腿底部预留水平调节脚盘安装位，现场部署时可根据地面平整度调整整机水平度，避免作业过程中因机架晃动导致气动射流对位偏移。

　　上部核心作业腔体为长圆形贯通槽结构，腔体两端设置半圆弧导流段，槽体内部居中布置锥形分流导料结构，压缩空气接入后经锥形导流面均匀分散至腔体两侧的射流工位，物料从腔体一端送入后，在导流结构引导下沿槽体轨迹移动，高压气流直接冲击物料表皮，使表皮与果肉分离，剥离下的表皮碎屑随气流沿腔体下部的导流通道落入柜体内部的收集料斗，无需额外人工清理作业台面。腔体侧壁预留多个气动喷嘴安装位，建模时已完成喷嘴安装孔、密封配合面的结构预留，工程师可根据实际处理物料的尺寸、表皮硬度调整喷嘴排布密度与喷射角度，腔体顶部开放段配备防护格栅的安装接口，作业时加盖防护格栅既可以阻挡气流裹挟的碎屑外溅，也能避免操作人员误触内部高速射流区域。

　　从安装边界来看，整机占地面积适配常规车间的标准工位间距，柜体高度符合人工投料的操作 ergonomic 要求，操作人员站立在设备侧方即可完成物料投放与成品取出，无需搭建额外登高平台。设备对接车间气源时，进气接口统一布置在柜体后侧下部，管线可沿机架后侧的走线槽布设，不会外露干涉正面操作空间；柜体后侧同时预留排风、废料抽吸的对接法兰，可直接衔接车间中央废料收集系统，将剥离的表皮连续输送至集中废料处理工位。

　　结构设计阶段优先考虑了气动作业的抗振需求，机架方管的壁厚选型满足持续气流脉冲冲击下的刚性要求，上部腔体与下部机架之间设置减震垫安装位，阻断高压气流脉冲产生的振动传导至柜体舱内的气动元件，延长阀件与仪表的使用寿命。腔体内部所有与物料接触的面均做圆弧过渡处理，不存在直角积料死角，冲洗清洁时可直接用高压水枪冲刷腔体内壁，污水沿腔体倾斜底面汇入排污口，满足食品加工设备的日常清洁要求。

　　建模过程中完整还原了机架的焊接拼接逻辑、柜门的铰链安装位置、上部腔体的卷边成型结构、内部锥形导流件的支撑固定方式，所有装配配合位均保留工程实际的安装间隙，结构工程师可直接在此基础上调整喷嘴参数、更换腔体材质适配不同物料的加工需求，也可将该单元直接集成到现有净菜加工流水线中，作为前段去皮工位使用。
