卷盘式农用灌溉喷灌机架结构

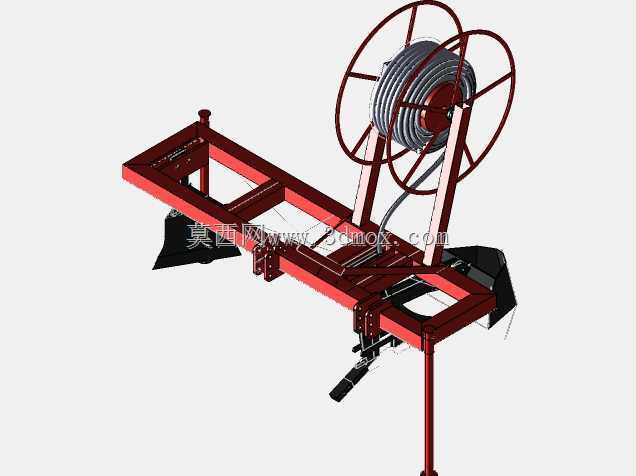

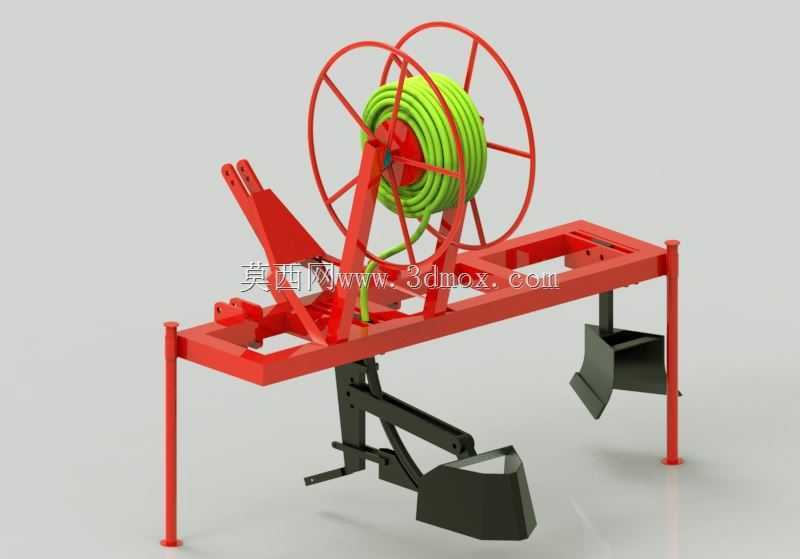

　　这套三维结构呈现的是卷盘式喷灌设备的主机架与软管收放总成，主要面向大田作物灌溉、草场喷灌、季节性农田补水等移动作业场景。设备在田间通过牵引或转运进入作业位置后，利用卷盘上缠绕的高压输水软管连接远端喷头车，水带在回收过程中带动喷头车匀速移动，从而形成连续条状喷灌覆盖。

　　从结构布置看，红色焊接框架承担整机受力核心。主梁采用矩形钢管拼焊，形成较长的纵向承载平面，既用于安装卷盘支座、传动导向件和牵引连接部位，也在运输状态下承受软管满卷重量及路面颠簸载荷。框架前后区域保留了较宽的安装面，可根据不同配置加装支撑地钉、牵引挂接件、护罩或传动组件。模型中两侧黑色铲形件可作为作业定位支撑，设备就位后插入或贴近地面，减少软管牵引、水压波动和卷盘转动时引起的机架摆动。

　　卷盘部分采用双轮辐式圆盘结构，外缘为环形加强圈，径向支撑杆将外圈与中心轮毂连接，形成轻量化但抗扭的绕线骨架。软管多层缠绕在卷筒上，盘绕宽度和卷筒直径决定了单卷管路长度与弯曲半径。设计时需要重点控制软管最小弯曲半径，避免长期盘卷造成折痕、内衬脱层或局部通径减小。卷筒中心设置转轴与支撑立板，两侧立板高度使卷盘重心落在机架主梁附近，避免满管状态下整机头重脚轻。

　　软管从卷筒引出后沿导向路径进入下部牵引或回收区域，管路走向需要保持顺畅，不能与机架尖角发生硬摩擦。实际产品中通常会在导向位置设置压管辊、排管器或导向轮，使软管在卷筒上逐层整齐排列；若排管失控，容易出现叠压、跑偏和侧边挤压，回收阻力会明显增大。模型在卷盘前方保留了竖直支撑和连接轴位置，便于后续加入减速箱、水涡轮驱动或电机驱动方案。

　　机架下方伸出的杆件和黑色踏板类构件体现了操作与支撑边界。设备在田间不是固定安装在混凝土基础上，而是通过接地支撑、牵引点和配重关系维持稳定，因此结构设计不能只看静态装配坐标，还要考虑软土地面沉降、拖运冲击、卷筒偏载以及高压水脉冲带来的复合载荷。主梁端部的开孔和连接板用于挂接、固定或装配附属件，孔位间距应兼顾标准牵引件和不同厂牌喷头车的配套需求。

　　外形尺寸方面，这类设备的宽度主要由卷盘直径和软管盘宽决定，长度则由主梁、前后支撑及挂接结构共同决定。建模时需要给卷筒旋转预留径向间隙，尤其软管满卷后外径增大，轮辐、软管外圈与机架立板之间不能发生干涉。高度方向上，卷盘中心线宜高于软管导向位置，使出管角度自然下压；机架下部则要保留通过田埂、泥泞路面和短距离转运时的离地间隙。

　　安装逻辑上，卷筒组件先以中心轴定位到两侧支座，再通过轴承或衬套形成回转副；支撑立板与主梁之间采用螺栓或焊接连接，若做成可拆卸结构，需保证螺栓受剪面和连接板厚度足以承受卷盘满载扭矩。软管接头端通常接入回转供水通道，设计时要同时密封高压水和允许卷筒转动，因此回转接头的同轴度十分关键。机架前后支撑在工作状态下承担防倾翻作用，在运输状态下则需收回或避让，以免影响牵引移动。

　　从建模细节看，框架钢管的交接位置、立板加强筋、卷筒辐条与轮毂连接区都是应力集中部位，后续工程细化时应在焊缝区域增加圆角或补强板。软管采用螺旋盘绕形态，不仅用于表达外观，也可直接检查弯曲半径、层叠排列和出管路径。整体结构适合作为卷盘式喷灌机主机架方案，用于农田灌溉设备选型、结构干涉校核、焊接件拆图以及后续驱动部件布置参考。
