三联汽油罐激光切割钣金固定支架

　　这套支架面向小型燃油容器的集中安放场景，常见于户外作业机组、改装工程车辆、移动式发电设备以及临时供油工位。结构采用平板激光切割后折弯成型的思路，没有复杂铸件或机加工件，单件板材即可形成底托、侧向立板和三角加强筋，适合小批量试制，也便于后期按罐体直径、布置数量进行参数化调整。

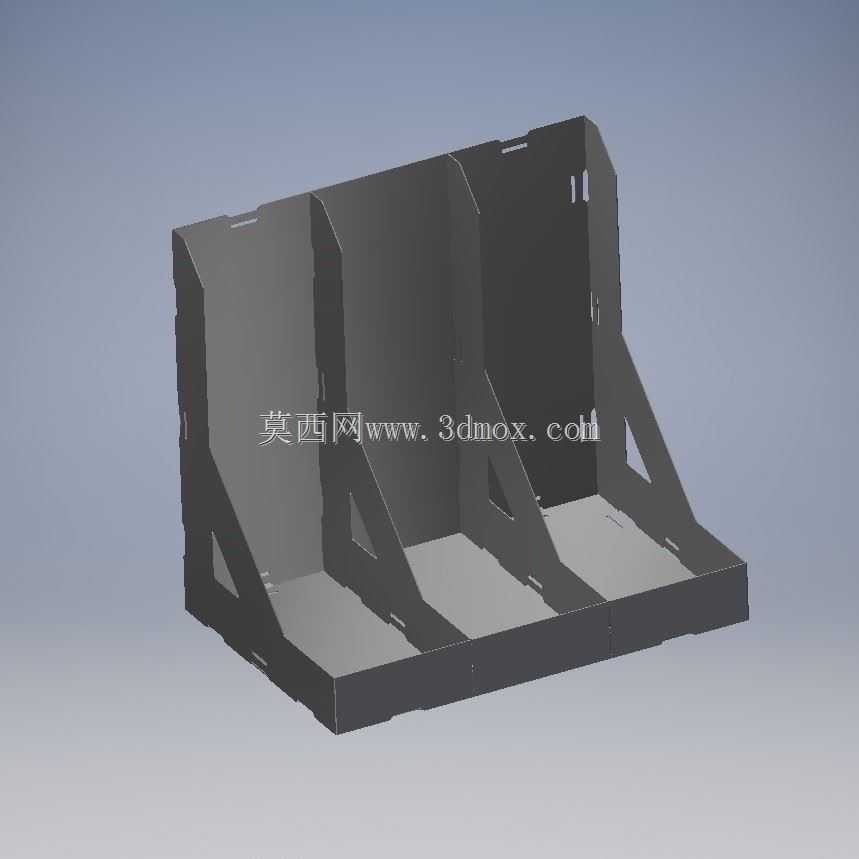

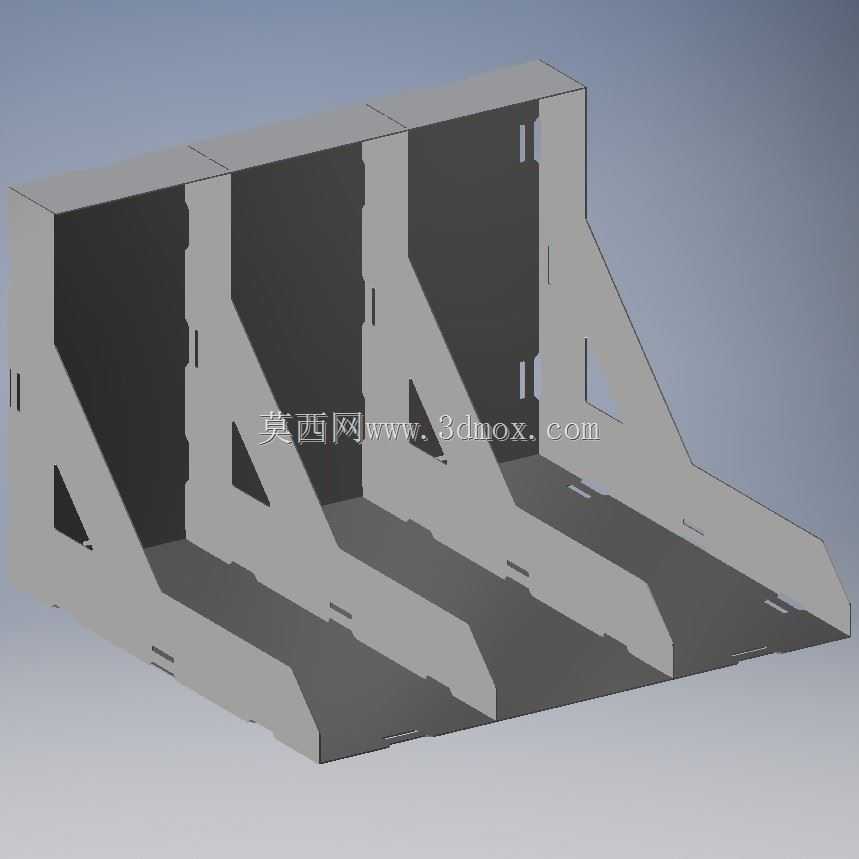

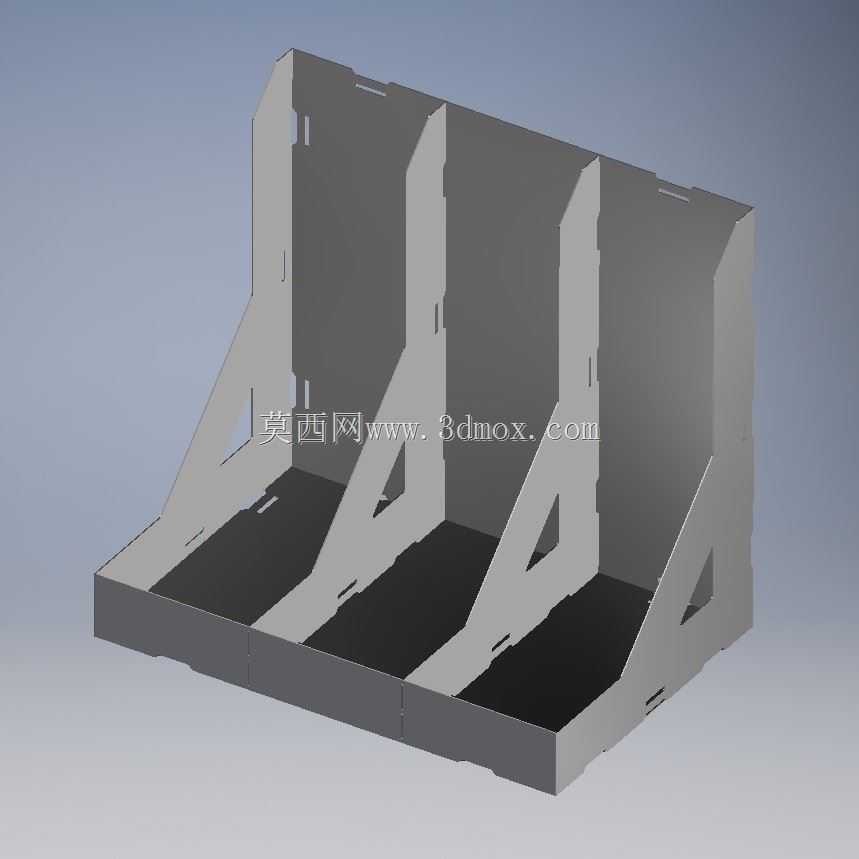

　　从实际使用看，支架的核心任务不是承重本身，而是把圆柱形或近似方形的汽油罐限制在确定位置，避免运输振动、检修碰撞和地面油污造成罐体滚动。底部连续托边承担竖向载荷，后侧高立板提供背靠面，前方斜向支撑板在罐体放入后形成侧向约束。三块隔板将整体空间分成三个独立仓位，使相邻罐体之间保留间隙，减少互相摩擦，也让捆扎带可以分别穿过每个仓位。

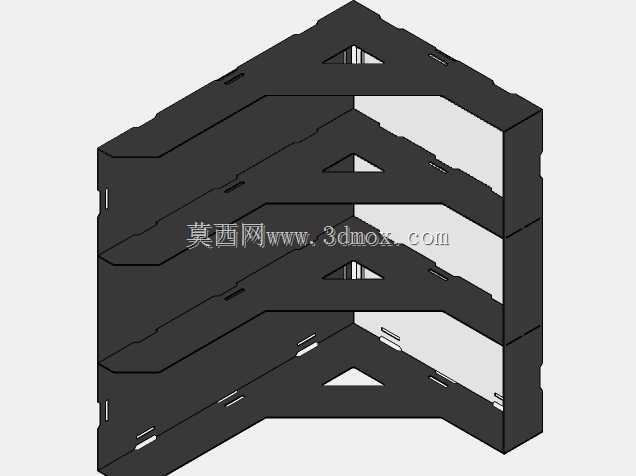

　　建模时需要先确认罐体的最大外径、端部轮廓和加注口位置。底托宽度不能只按理论直径取值，应给罐体防护套、标签凸起和装配公差留出余量；后侧立板高度则要避开油壶把手、加油盖和通气结构。图中支架的立板并非简单直板，而是通过折线形成槽形截面，这种处理能在薄板厚度不变的情况下显著提高抗弯刚度。斜撑上的三角形开孔既是减重区域，也可作为观察孔和捆扎辅助孔，边缘在切割后应去毛刺，防止划伤油管或绑带。

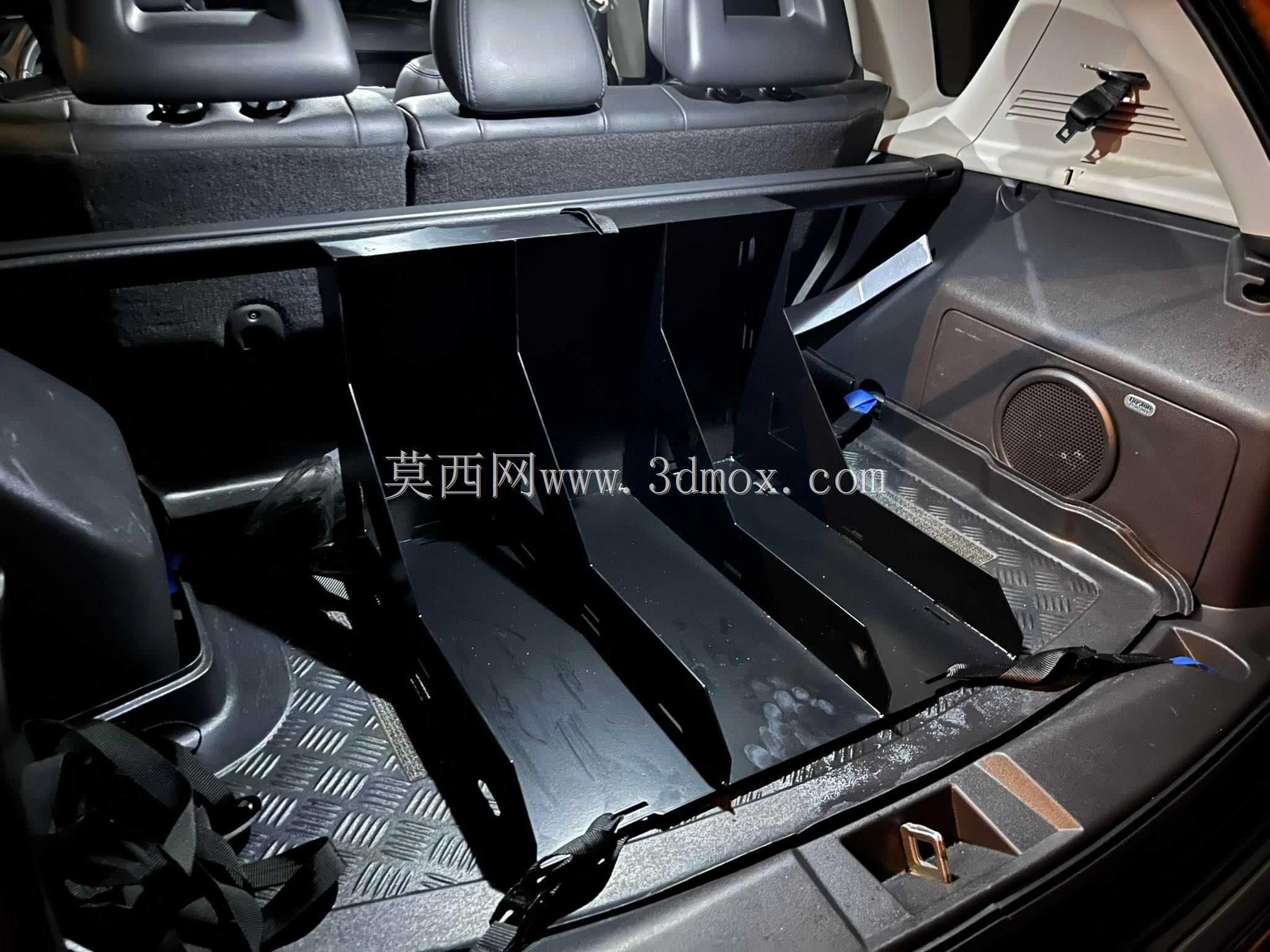

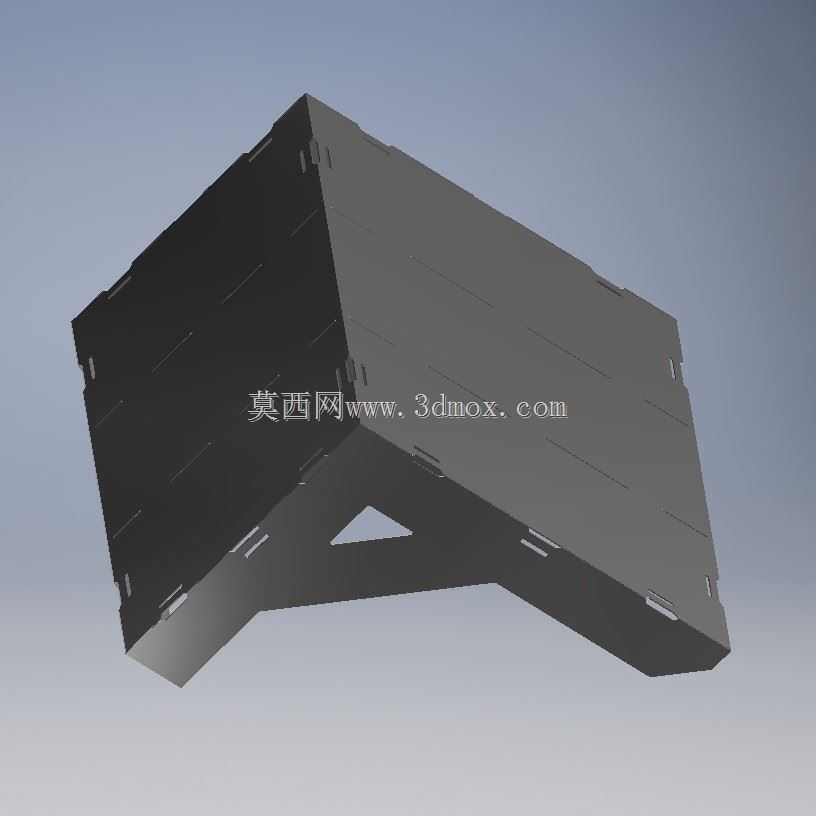

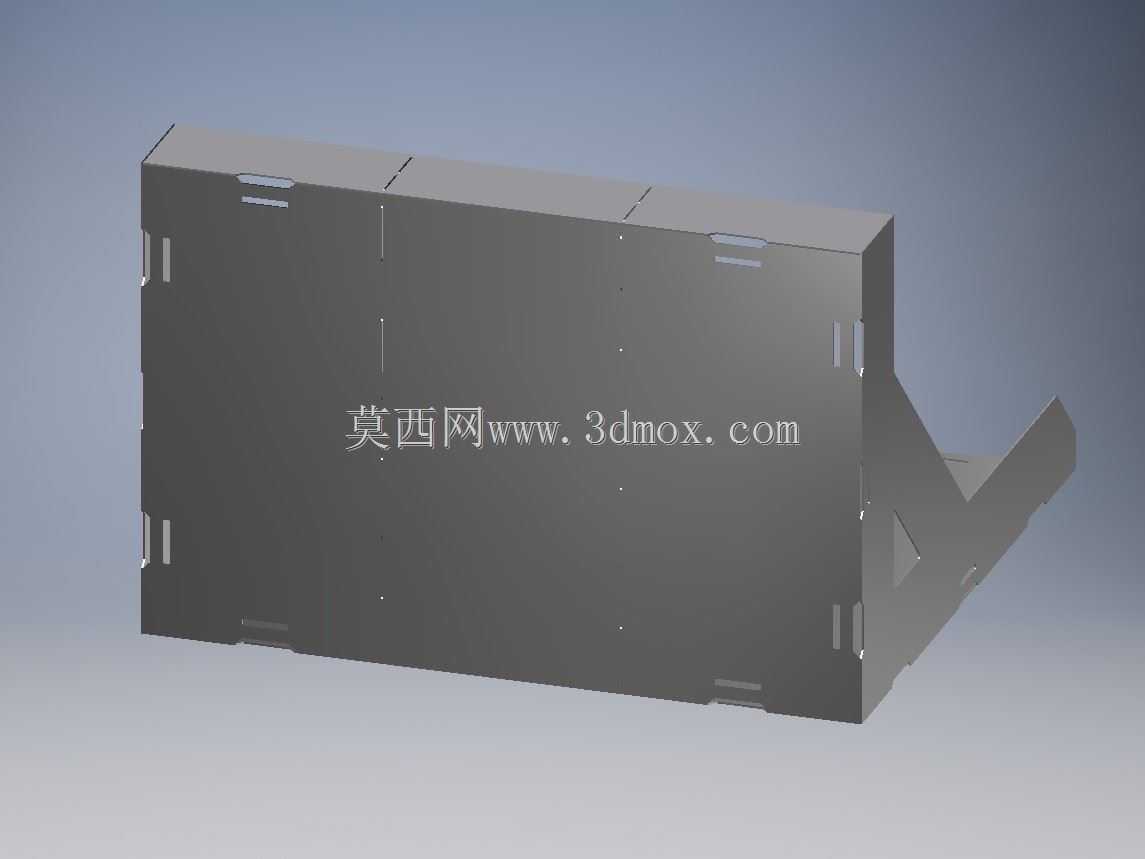

　　安装边界主要集中在底面和后侧。底面折边提供与车架、设备平台或地面框架连接的接触区域，实际装配时可通过螺栓、压板或焊接固定；若用于车辆，应优先选择螺栓连接，便于拆下维护，并在连接面增加减振垫。后侧立板与底托之间的折弯圆角决定了板材展开尺寸，折弯线附近不宜布置过孔，以免降低折弯强度。隔板上的小缺口用于定位和穿带，位置应靠近罐体约束区，而不是集中在受力薄弱的自由边。

　　设计思路上，这类支架强调“一板多能”。平板展开后，外轮廓同时构成底框、后壁和支撑筋；折弯后各面互相约束，形成类似浅槽盒加肋板的组合结构。底部并非完整封闭平面，而是保留边框和承托边，这样既能减轻重量，也能让泄漏的燃油、灰尘和雨水快速排出，避免积液腐蚀板材。对于汽油相关部件，表面处理不能只考虑装饰，镀锌、喷塑或耐油涂层都应结合使用环境选择，裸露切割边尤其需要做防腐处理。

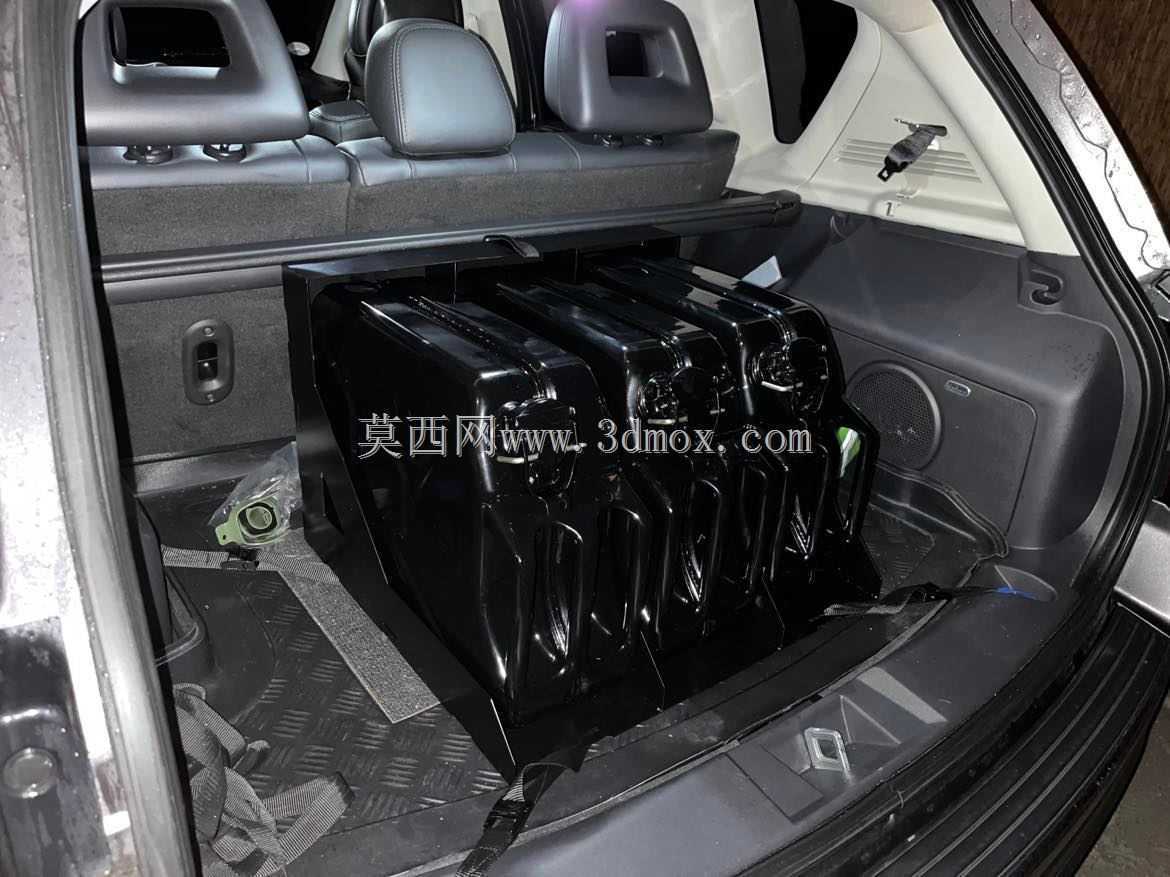

　　尺寸校核时要关注三个方向：长度方向决定三联仓位的总布置，需保证罐体放入后两端不超出支架边界；宽度方向对应底托深度，过浅会导致罐体前倾，过深则妨碍取放；高度方向由后侧立板和斜撑共同决定，既要限制罐体侧翻，又不能遮挡加油操作。捆扎点位应落在罐体重心附近，通常在中部偏下位置，绑带穿过支架缺口后形成闭环，不能只依赖罐体与钣金之间的摩擦力。

　　在三维结构处理中，折弯件的干涉检查不能停留在装配完成状态。罐体放入、抽出和绑带张紧时都会占用额外空间，斜撑内缘应顺滑过渡，避免出现尖角顶住罐体。若后续需要焊接，折边交接处要预留焊道位置；若采用完全无焊方案，则应通过螺钉、铆钉或折边咬合把各板连接可靠。该结构的优势在于制造路径短、修改成本低，工程师可以根据单联、双联或多联需求重新排样，在保持相同折弯逻辑的情况下快速衍生出不同规格。
