木工长距离冷却切割输送机架

　　这套结构面向木工加工线中切割工位前后的物料转运需求，主体为一条倾斜布置的长距离输送带，并在入料端集成盘状木料承托、导向限位和可调支撑构件，形成可直接嵌入车间工序的输送单元。现场使用时，木料经锯切设备分段后可直接落至带面，沿倾斜路径向后续分选、堆垛或二次加工工位移动；带体在输送过程中暴露于车间流通空气内，刚完成切割的木料表面热量和少量切削湿气可随行进逐渐散出，避免高温料件集中堆积造成贴面、变形或后续定位偏差。入料端的盘形承托结构可容纳卷状、盘状或长捆木料，配合侧向导向杆件，使物料在进入带面时保持稳定姿态，减少偏摆、叠料和掉料风险。

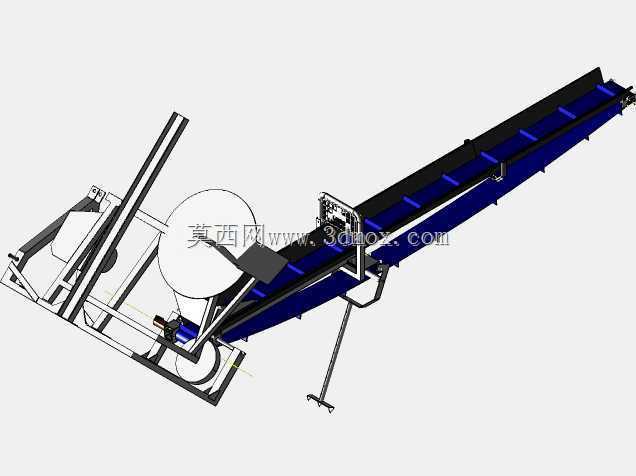

　　从结构布置看，输送段采用狭长倾斜桥架形式，完全延伸后的输送长度约4米，带面两侧设置连续挡边，可防止圆棒、小板材或边角料在爬坡过程中侧向滑落。桥架主梁沿输送方向贯通，承担带面张紧、托辊安装和物料载荷，支腿在中部和出料端形成多点支撑，其中前支腿带有落地调节脚，可在不平整车间地面上微调高度与倾角。入料端框架相对复杂，除盘料承托位外，还布置斜向导向杆、铰接限位件和张紧调节结构，使物料从承托区转移到输送区时具备明确导入角度。出料端保留驱动与张紧安装空间，便于后续布置电机、链轮或滚筒组件。

　　设计思路上，整体没有采用封闭箱体式输送，而是以开放式型钢框架为主，这与木工车间多木屑、多粉尘的工况相适应。开放结构便于操作人员观察带面运行状态，也方便清理托辊、滚筒和机架内侧积存的木屑；侧向挡边与桥架之间保留装配间隙，可避免木材碎块卡滞带边。盘料承托区与输送桥架并非简单叠放，而是通过共用底架和斜撑形成稳定三角受力路径，物料重力从承托盘传递到底架，再经支腿落到地面，减少悬臂段对输送主梁产生的附加弯矩。导向杆件采用细长圆管形式，既能够约束木料进入方向，又不会大面积阻挡散热通道。

　　在安装边界方面，设备沿长度方向需要预留约4米以上的直线布置空间，入料端因盘料承托和导向架外伸，应留出操作人员上料、换料和清理的侧向空间；出料端则需与接料台、缓存架或下一加工设备保持高度衔接。倾斜角度决定物料提升高度和爬坡稳定性，现场可通过支腿调节脚及支撑点位进行小范围调整，但应保证带面两侧挡边与物料尺寸匹配，避免过短木料在爬坡时翻滚。机架底部支撑点需落在坚实地面上，调节脚受力后应锁紧，防止输送过程中因振动产生位移。

　　对于结构设计人员，该模型的参考价值在于将长距离输送、冷却散料、盘料承托和工位导向整合在同一框架内。建模时可重点检查输送带中心线与入料导向中心线的同轴关系、支腿受力后的稳定性、挡边高度与物料外形的匹配性，以及盘料承托区到带面的过渡落差。若用于实际改型，可在带面下方增加托辊密度以适应较重木料，在入料端增加挡停或拨料机构实现单件供给，也可在出料端扩展计数、分选或除尘接口。整体结构简洁、功能边界清晰，适合木工切割线、板材粗加工线以及需要短距离提升并自然冷却散料的工序使用。
