带双侧爬坡皮带输送的物料分拣处理机组

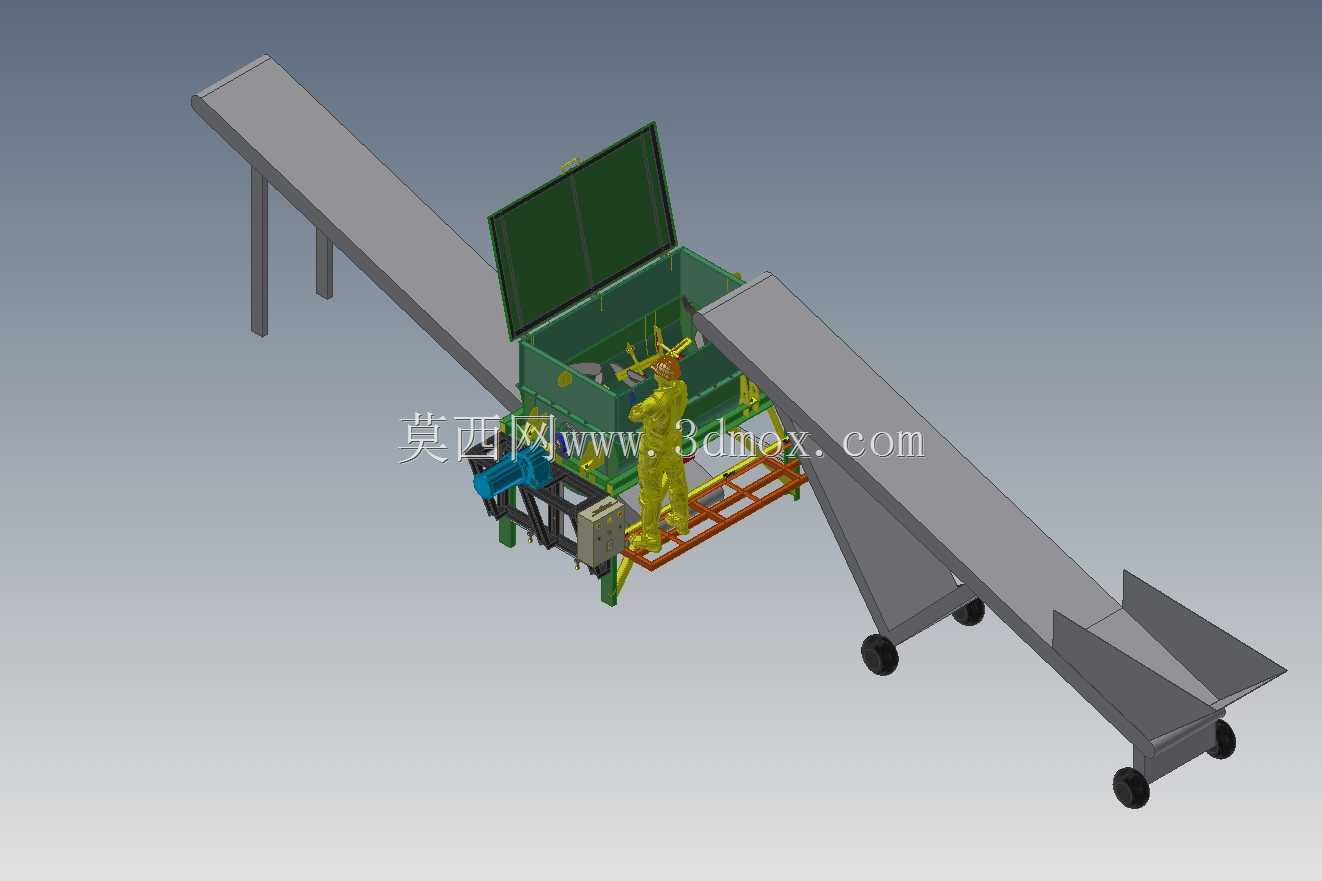

　　这套三维结构方案面向中小型再生资源加工、轻工散料分选以及车间边角料回收场景，核心是把进料暂存、人工或辅助工位分拣、出料输送三个环节整合在同一条连续作业线上。现场布置时，左侧长水平皮带承担上料端来料缓冲，操作人员可将整包或散装物料均匀摊放到带面，依靠皮带匀速送入中部绿色护罩围合的处理工位；中部机架预留了多人并排作业的站立空间，护板和挡板把物料约束在槽体内，避免轻质散料在挑拣、拆分过程中掉落到地面。处理完成的合格料或废料直接落入右侧爬坡输送机，由倾斜带面提升到指定高度后卸入料斗、周转箱或者下游粉碎、打包设备，省去人工二次转运。

　　从结构设计思路看，整套设备优先考虑车间频繁转线的使用需求。右侧爬坡输送段底部安装四个脚轮，机架采用斜撑加强的三角支承，移位时不需要拆解带体，推入作业位置后锁定脚轮即可；左侧水平段采用独立支腿落地，支腿间距按照长跨距皮带的下垂量布置，中间增设支撑腿控制带面挠度，保证薄型皮带在满载散料时不出现明显凹陷。中部处理槽体使用折弯钢板与型材框架组合，四周护板高度按操作人员手肘作业范围设定，既挡住飞溅物料，又不会遮挡取放视线；槽体内部黄色结构为工位辅助支架，可挂载分拣台、工具挂架或者气动辅助拆包装置，管路和电气箱集中布置在槽体外侧，减少带面区域的清洁死角。

　　外形与安装边界方面，三段设备沿物料流向呈直线排布，左侧水平段长度最大，适合对接来料托盘或前置破包设备；中部工作区宽度略大于输送带宽，两侧留出人员站位和检修通道；右侧爬坡段的倾角按照常规散料提升角度设计，头部卸料点高度适配常见周转容器，尾部进料端与中部槽体出料口搭接，搭接处保留少量间隙并加装导料板，防止物料卡在两段皮带之间。安装时需要在地面标定三段中心线，保证皮带运行方向同轴，爬坡段脚轮支承区域要承受设备满载时的垂直载荷，长水平段支腿底部建议加垫减振垫板。

　　功能特性上，两段皮带可独立启停，中部工位可根据产线节拍设置待料、运行和急停逻辑；皮带两侧均设置挡边，倾斜段带面可根据物料特性追加横格条，防止颗粒或片状物料下滑。机架上多处采用螺栓连接而非整体焊接，便于运输时分段进场，也方便后期更换皮带、调整护板位置。三维建模过程中，输送带滚筒、张紧装置、脚轮安装板、护罩折弯件和中部型材框架均按实际装配关系搭建，运动部件与固定机架之间保留了合理的安全间隙，对从事输送线设计、回收处理设备改造以及车间布局规划的结构人员来说，可直接作为方案布置和细节选型的参考。
