气力输送重质物料分离管道结构

　　该结构面向气力输送系统中重质异物与轻质物料的在线分离工况，常见于粮食加工、饲料生产、木屑输送、塑料颗粒风送以及烟草、化工散料处理线。设备通常布置在水平或倾斜风送管道之后，利用气流速度、物料惯性和沉降路径差异，将石块、金属件、结块料等高密度杂质从主流物料中分离出来，避免后续粉碎机、闭风器、提升机或包装设备受到冲击损坏。

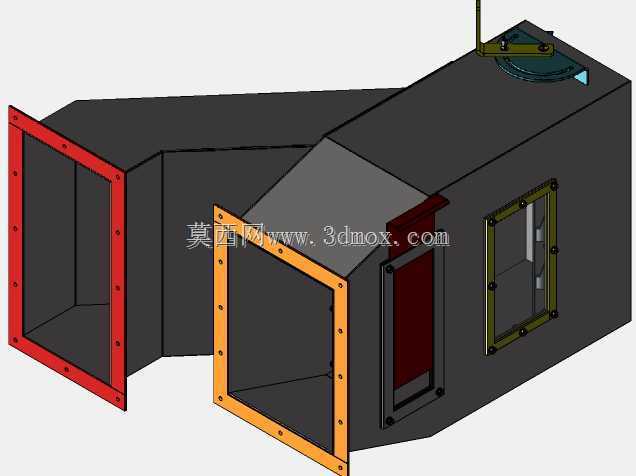

　　从三维结构看，主体采用立式箱形沉降腔，上部设置两个带法兰边的方形接口。靠前位置的接口可作为进料或检修观察通道，靠后斜向伸出的接口用于接入风送管道，接口边缘保留加宽折边，便于现场与风管法兰、螺栓压条或软连接进行装配。斜向进料通道将气固混合流导入箱体后，气流方向发生突然改变，轻质物料随气流继续运动，重质物料因惯性较大进入下部收集区域。

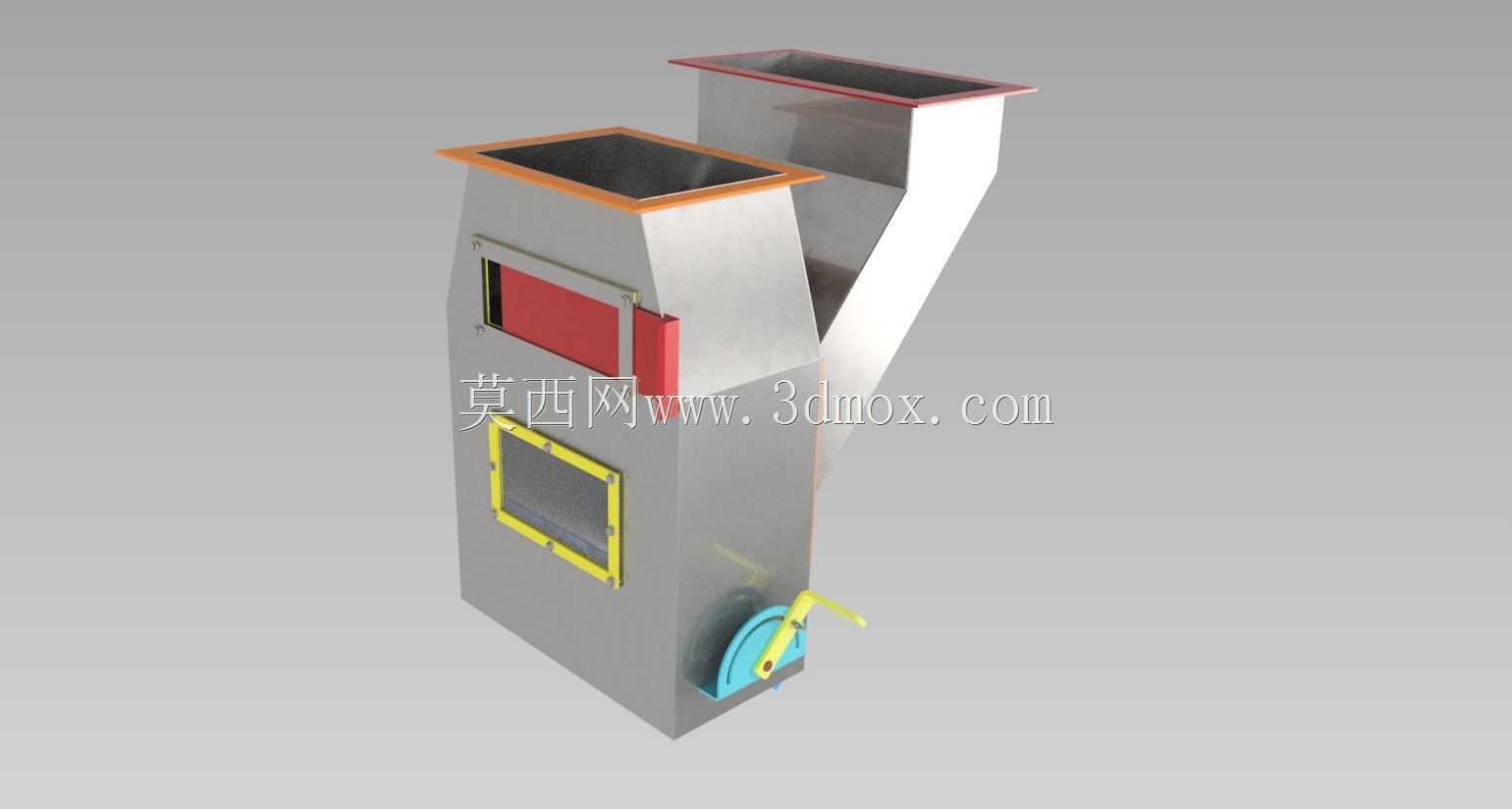

　　箱体正面设置了红色边框的检修门和黄色边框的观察窗。检修门位于中上段，主要用于清理内部卡滞物料、检查导流板磨损以及维护密封面；观察窗靠近下部，可在运行中观察积料状态和重质物排出情况。门板四周采用螺栓压紧结构，建模时需要重点体现门盖、密封压边、铰链或固定件之间的装配关系，避免只做外观贴面。下部侧面配置带手柄的弧形卸料机构，手柄通过转轴联动内部翻板或锁风卸料件，用于定期排出沉积的重质杂质，同时减少外界空气漏入风送系统。

　　设计思路上，这类分离管道并不依靠复杂动力部件，而是通过腔体扩容、流向折转和重力沉降实现分离。进料口进入箱体后，通流截面相较管道明显增大，气流速度降低，悬浮能力下降；重质颗粒在惯性和重力共同作用下脱离流线，落入底部集料区。上部腔体需要保持足够高度，使气流在转向时不会把已沉降物料重新卷起。斜管与立腔的交汇角度、内部导流边位置、下部料封高度，都会直接影响分离效率和系统压损。

　　在现场布置时，应把该设备放在来料管道与后续关键设备之间，并保证上部风管连接顺直，减少弯头紧邻入口造成的偏流。箱体底部需留出操作手柄和清杂门的维护空间，正面检修门前方不宜布置桥架、平台立柱或其他管线。方形法兰边的外轮廓尺寸决定了风管对接边界，安装时还要考虑整机竖直支撑、检修门开启半径以及观察窗可视方向。若用于磨琢性较强的物料，内部迎料面可增加耐磨衬板；若处理轻粉末，则需加强门盖、转轴和卸料处的密封，防止漏风影响输送风压。

　　三维建模时，箱体钣金折弯、斜管相贯、法兰翻边、门窗压框和底部卸料机构是结构表达重点。立腔与斜向通道并非简单拼合，交汇处需要保证内壁过渡平滑，减少突台造成的积料。观察窗框架应体现可拆装压条，卸料手柄则需保留转动空间，避免与箱体支腿或平台干涉。整体外形呈上部分流、下部集渣的立式布局，既适合嵌入连续风送管线，也方便在现有输送系统中作为保护性分离装置改造使用。
