设施农业水平水培种植循环灌溉装备

　　这套水平水培种植装备主要面向设施农业、植物工厂、温室大棚以及科研育苗场景，用于叶菜、草本作物、小型果蔬的无土栽培作业。整套装置把栽培承载、营养液储放、喷雾供液、回液循环、气液增氧和电控执行整合在同一机架内，现场布置时不需要复杂土建，只需预留进出水、供电和作物操作通道即可投入使用。

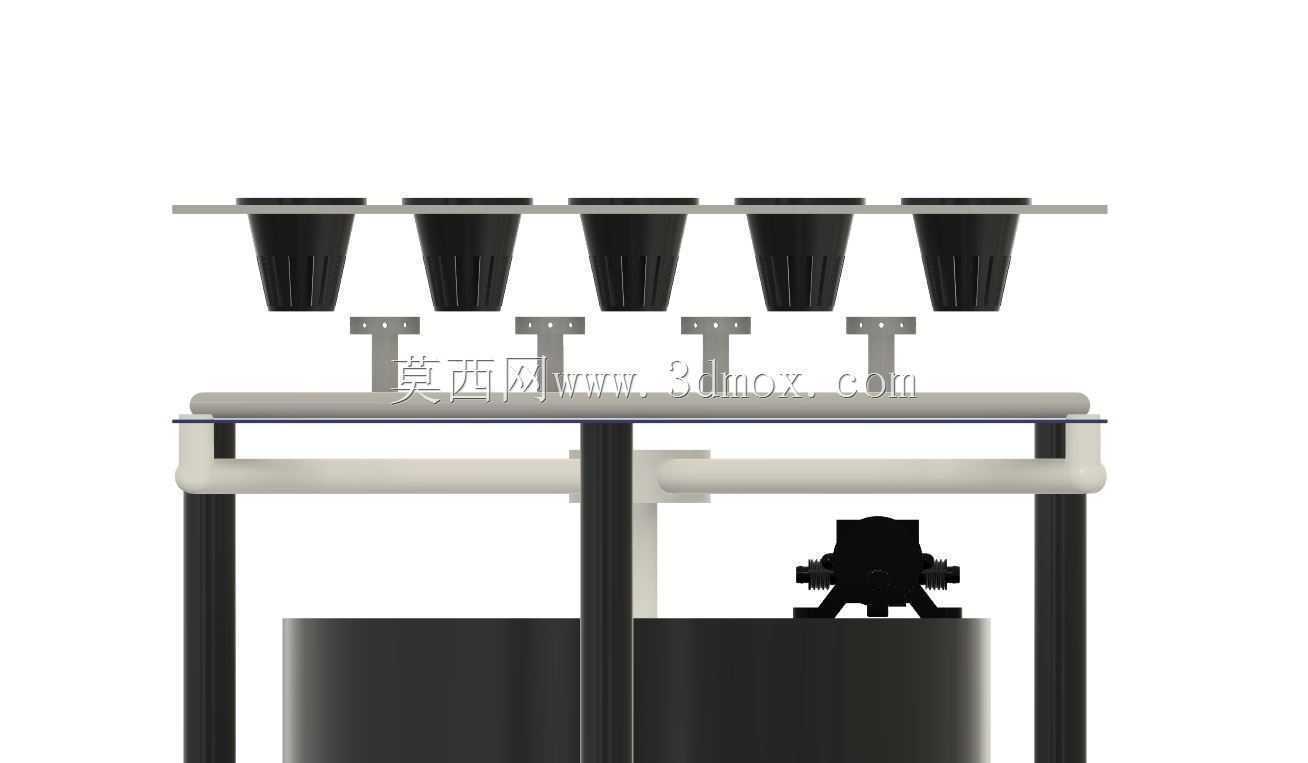

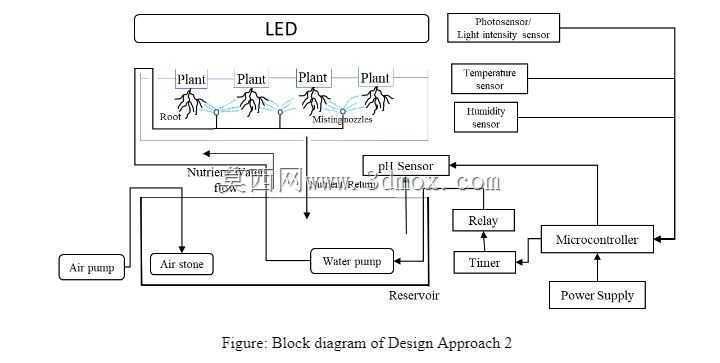

　　从实际使用流程看，作物定植在水平栽培板的孔位中，根系穿过定植孔进入栽培腔。水泵启动后，储液桶内调配好的营养液被加压输送至喷雾喷嘴，喷嘴在根系周围形成细密雾滴，使根系表面持续获得水分、矿质营养和氧气。与传统深水培相比，喷雾供液能够减少根系长期浸泡造成的缺氧问题，也便于控制供液频次和雾量。多余营养液沿栽培槽底部回流至储液桶，经过沉淀、过滤和增氧后再次参与循环，降低水肥浪费。储气罐及气泵支路用于向营养液中补充氧气，气石在液体内产生细小气泡，提升溶氧水平，减少高温季节根系闷根、烂根的风险。

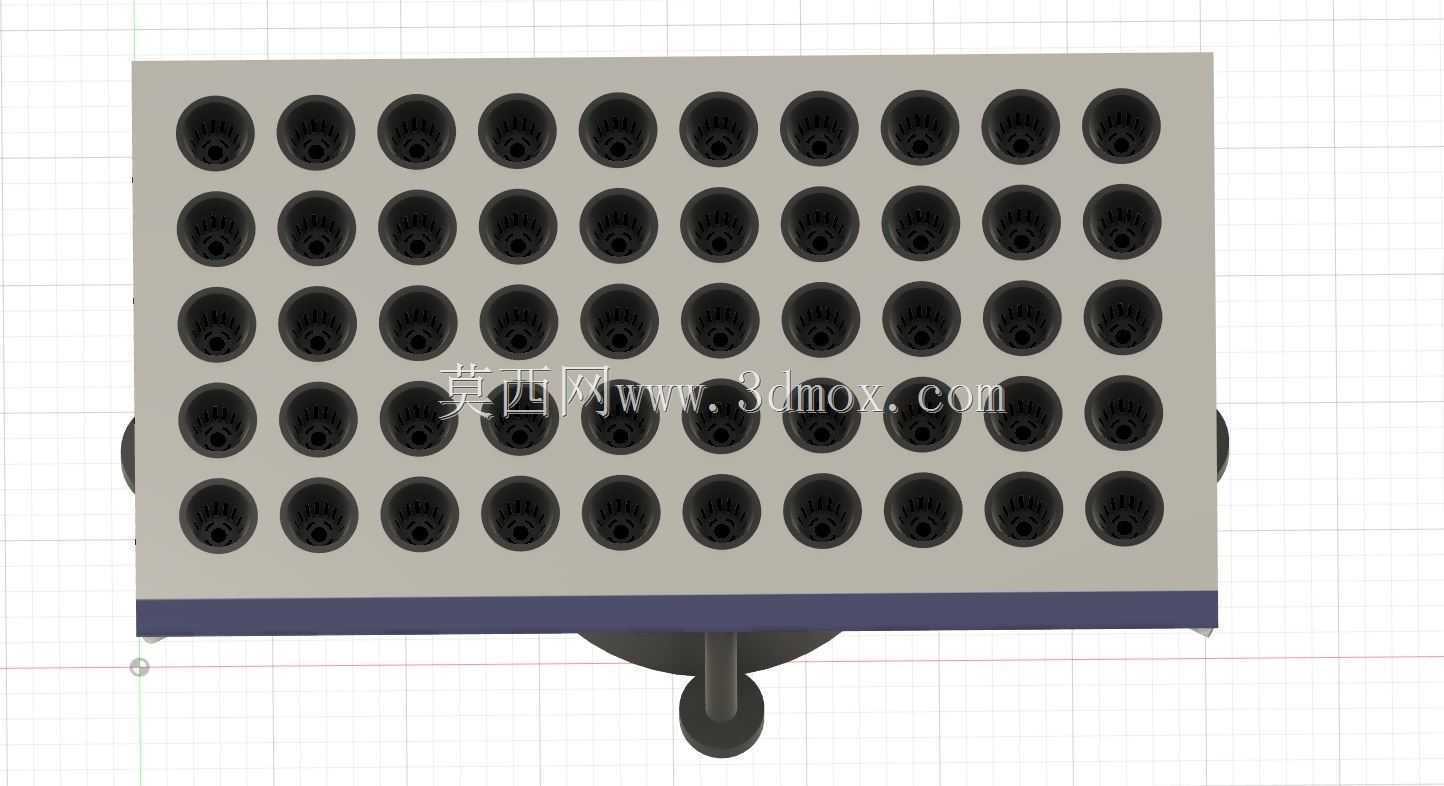

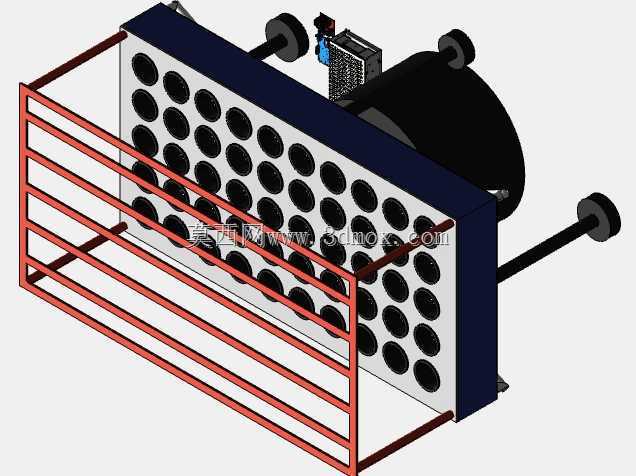

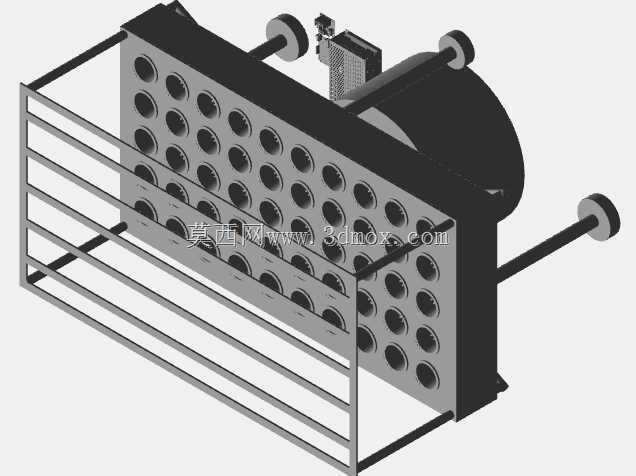

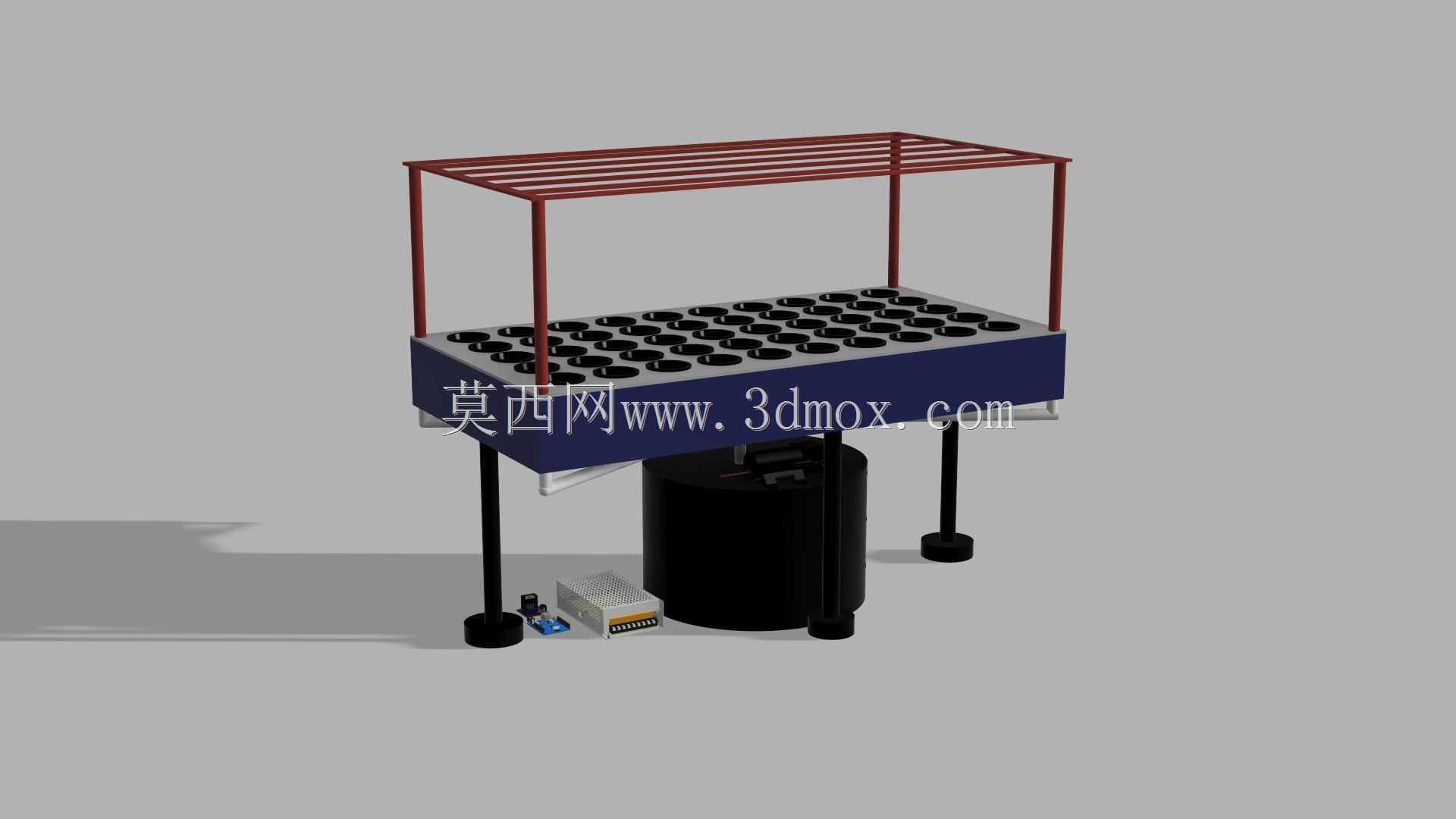

　　结构布置上，上部为水平栽培平台，台面开设规则阵列定植孔，孔距按作物冠幅和通风采光需求设定，既能保证单株生长空间，也能提高单位面积种植密度。栽培槽采用箱体式承载结构，侧边形成围挡，防止回液外溢；槽体下方由四根独立支腿支撑，支腿底部设置圆盘形脚垫，用于在温室地面或硬化地坪上调平，避免设备满载后因地面不平产生局部应力。栽培平台上方设置红色管材组成的层架轮廓，可作为补光灯、遮阳网、防虫网或藤蔓牵引件的安装基础，使种植区与光照、防护组件形成统一空间。

　　下部空间集中布置储液桶、水泵、气泵、控制盒和阀件。储液桶竖直放置在栽培槽下方，利用低位布置形成重力回液路径，减少回液管路提升高度。水泵进出口与管路连接时预留检修间距，控制盒放置在桶体侧前方，便于接线、调试和手动操作。传感器、继电器、控制器和计时器可根据栽培工艺接入系统，用于按时间段控制喷雾、补光、曝气和循环动作；在连续运行工况下，控制逻辑可设置间歇喷雾，既保持根系湿润，又避免泵组长时间无效工作。

　　建模时需要重点处理几个边界关系：一是栽培板孔位与定植杯、作物根系通道的配合，孔径过小会妨碍定植和根系伸展，过大则增加漏光和蒸发；二是栽培槽底面向回液口形成微小坡度，使残余液体能够顺利汇流，不在槽内形成死区；三是支腿高度既要给下方储液桶和电气件留出维护空间，也要保证人工取放作物时操作高度合理；四是上部架体杆件不能遮挡主要光照区域，立杆位置应避开栽培孔阵列和人员巡检通道。

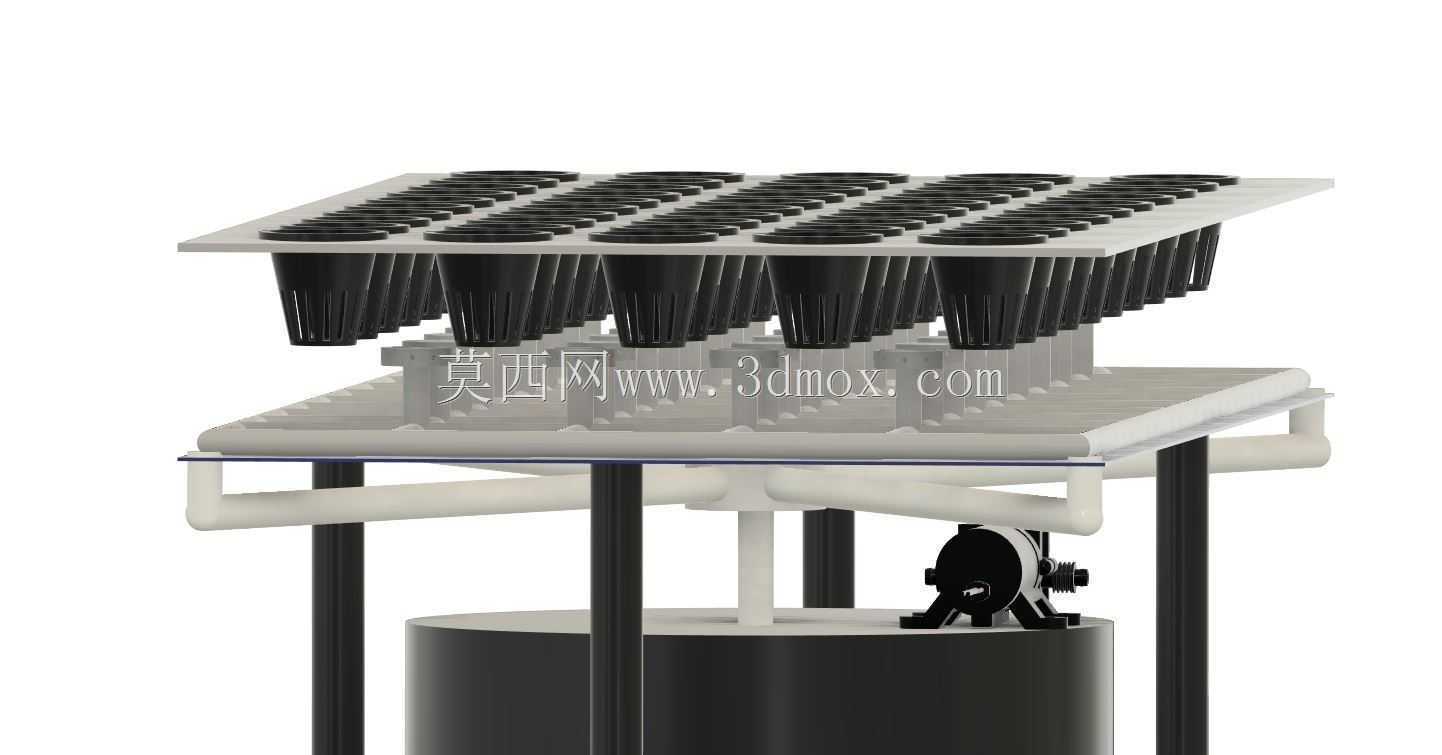

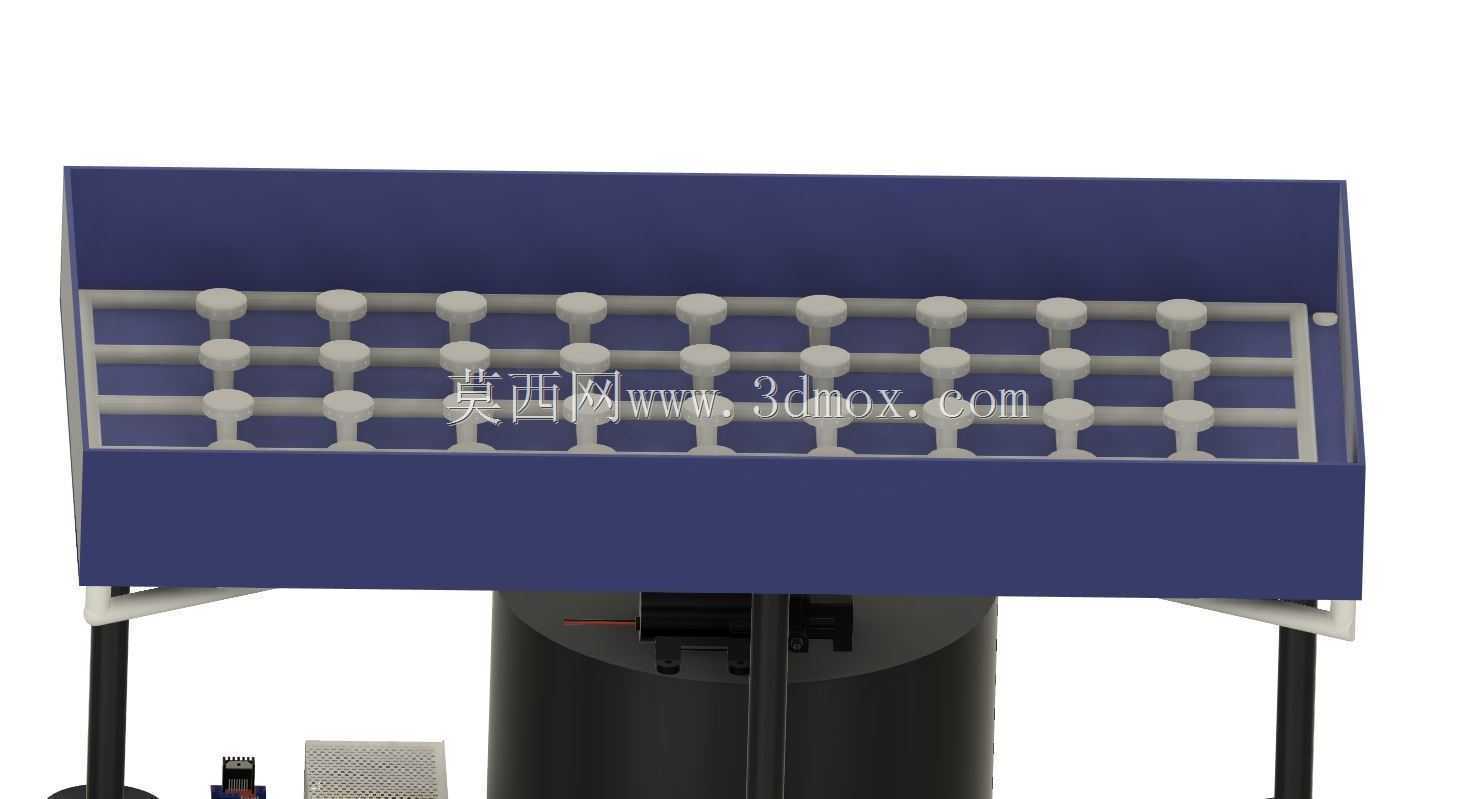

　　管路设计方面，供液主管沿栽培槽长度方向布置，喷嘴间距按喷雾覆盖半径确定，相邻喷雾锥面应在根系区形成重叠，避免出现供液空白。回液管路应尽量减少急弯和高位抬升，管路直径与泵流量匹配，防止回液不及时造成槽内积液。气泵管路与供液管路分开敷设，气石位置靠近储液桶下部搅动区域，使气泡在液体中停留时间更长。电气元件布置需远离喷溅直接区域，控制盒与泵体之间保留接线弯头半径，现场维护时可单独拆卸泵、阀或液位检测件，而不必移动整个栽培平台。

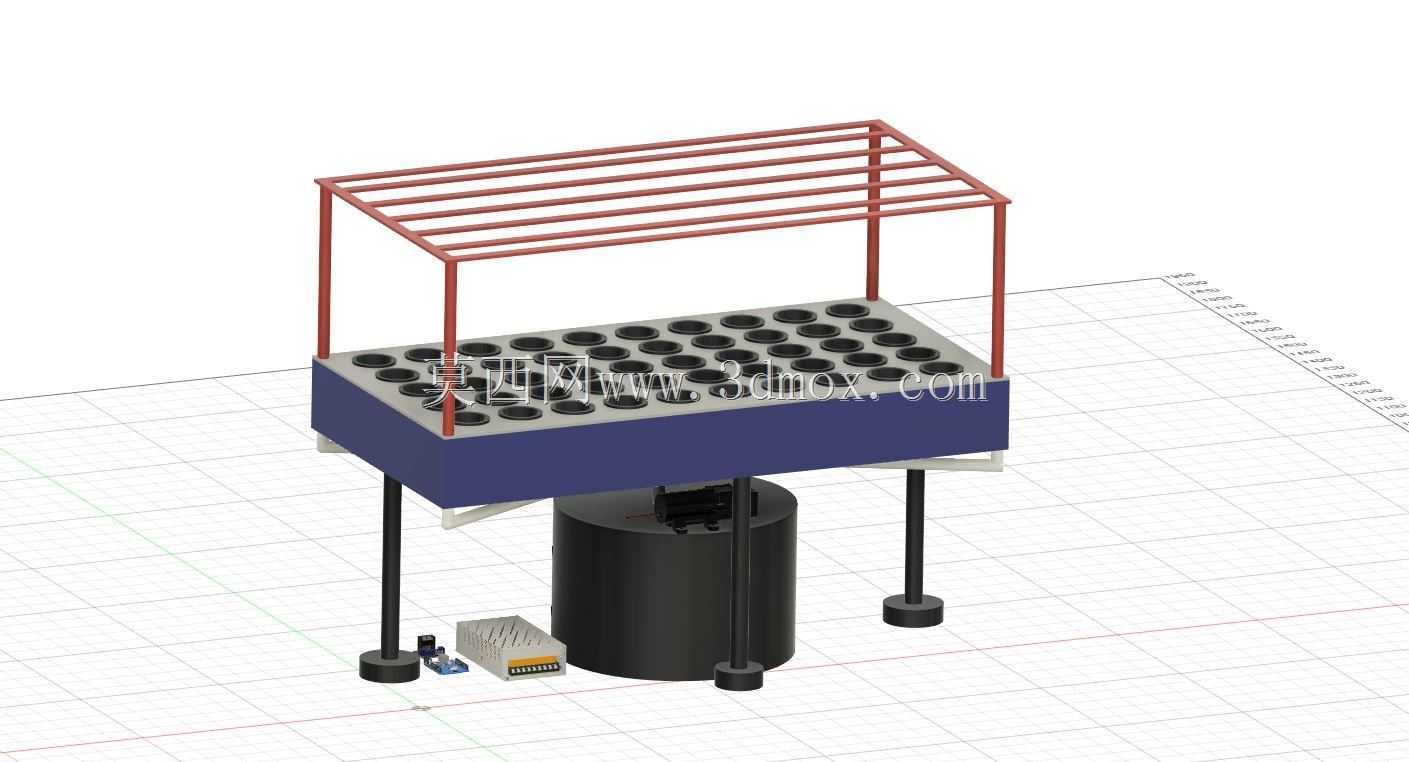

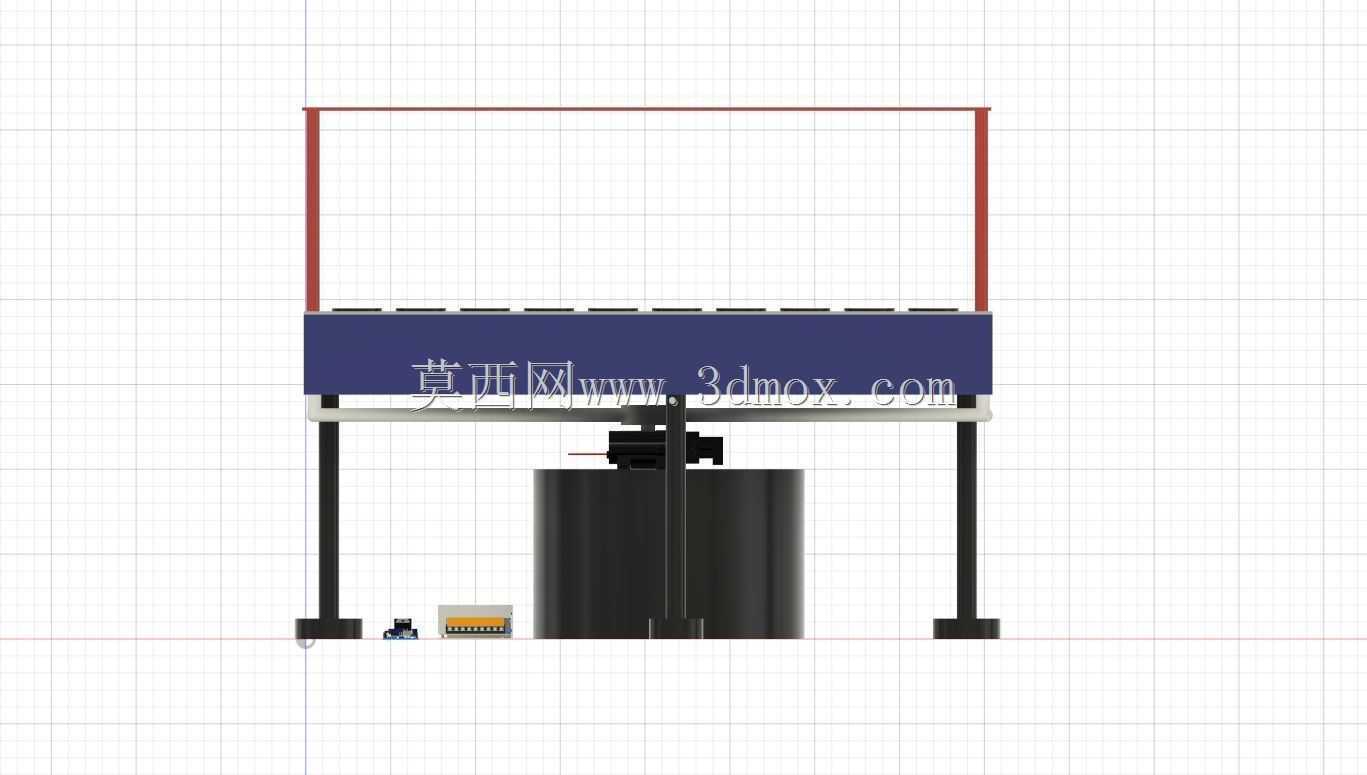

　　外形轮廓上，设备呈长方形台架结构，长宽方向由栽培孔阵列决定，高度方向分为作物根系腔、人工操作台面和上部光照架三层。安装时应在设备四周预留管路检修位，正面留出控制盒操作和储液桶补液空间，背面保证喷嘴与回液管路可拆装。若用于多组并排种植，台架之间的通道宽度还需兼顾采收车、补光线缆和通风气流组织。整体结构强调可装配性与水肥循环闭环，适合在设施农业装备设计、温室栽培系统选型以及无土栽培设备三维布局校核中作为结构参考。
